KADAMM АР-Ш-2 — серия производства KADAMM (КАДАММ): 5 моделей, 1 – 40 ГГц, соединители N.
О серии

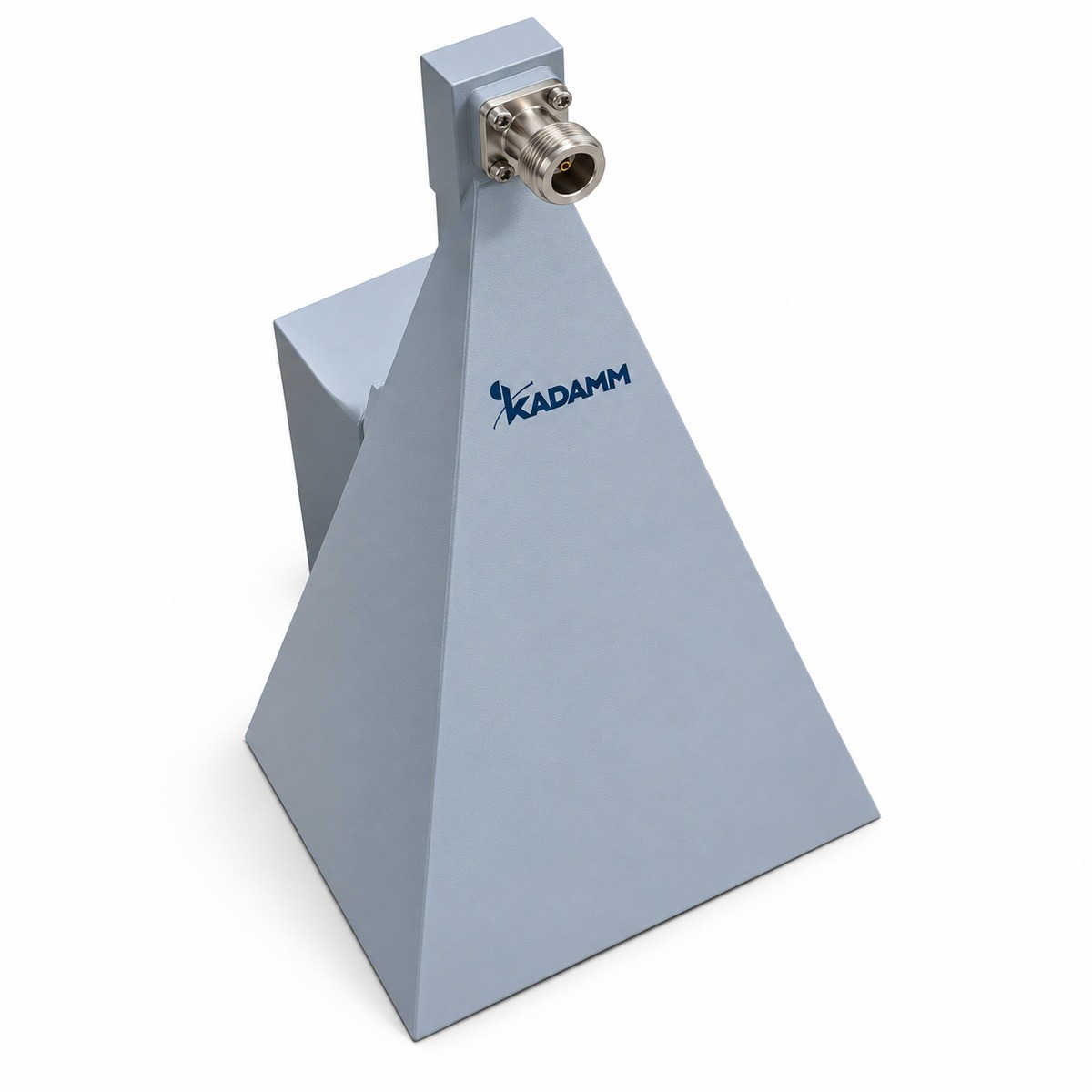

Рупорные антенны серии АР-Ш-2 излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-Ш-2 — 5 моделей, общий диапазон 1 – 40 ГГц, соединители N.
По моделям KADAMM АР-Ш-2: усиление от 10 до 20 дБ. Модели внутри серии АР-Ш-2 отличаются параметрами: частоты, коэффициент усиления, соединители, материал, покрытие, луч. Общее для всех моделей АР-Ш-2: КСВН, не более — 1,5.
Типовые задачи для серии АР-Ш-2: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-Ш-2.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Материал | Покрытие | Луч, ° |
|---|---|---|---|---|---|---|
| KADAMM АР-1000/2000-15-N(р)-Ш | 1-2 | 10-15 | N (розетка) | Al | оксидирование | 35°-55° |
| KADAMM АР-18000/40000-20-2,92(р)-Ш | 18-40 | 15-20 | 2,92 (розетка) | медь | серебрение | 15°-55° |
| KADAMM АР-2000/4000-15-N(р)-Ш | 2-4 | 10-15 | N (розетка) | Al | оксидирование | 15°-55° |
| KADAMM АР-4000/8000-15-N(р)-Ш | 4-8 | 10-15 | N (розетка) | Al | оксидирование | 15°-55° |
| KADAMM АР-8000/18000-20-N(р)-Ш | 8-18 | 15-20 | N (розетка) | Al | оксидирование | 15°-55° |
Вопросы по серии
Общий диапазон серии АР-Ш-2 — 1 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-Ш-2 — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-1000/2000-15-N(р)-Ш», и количество.
К серии АР-Ш-2 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
