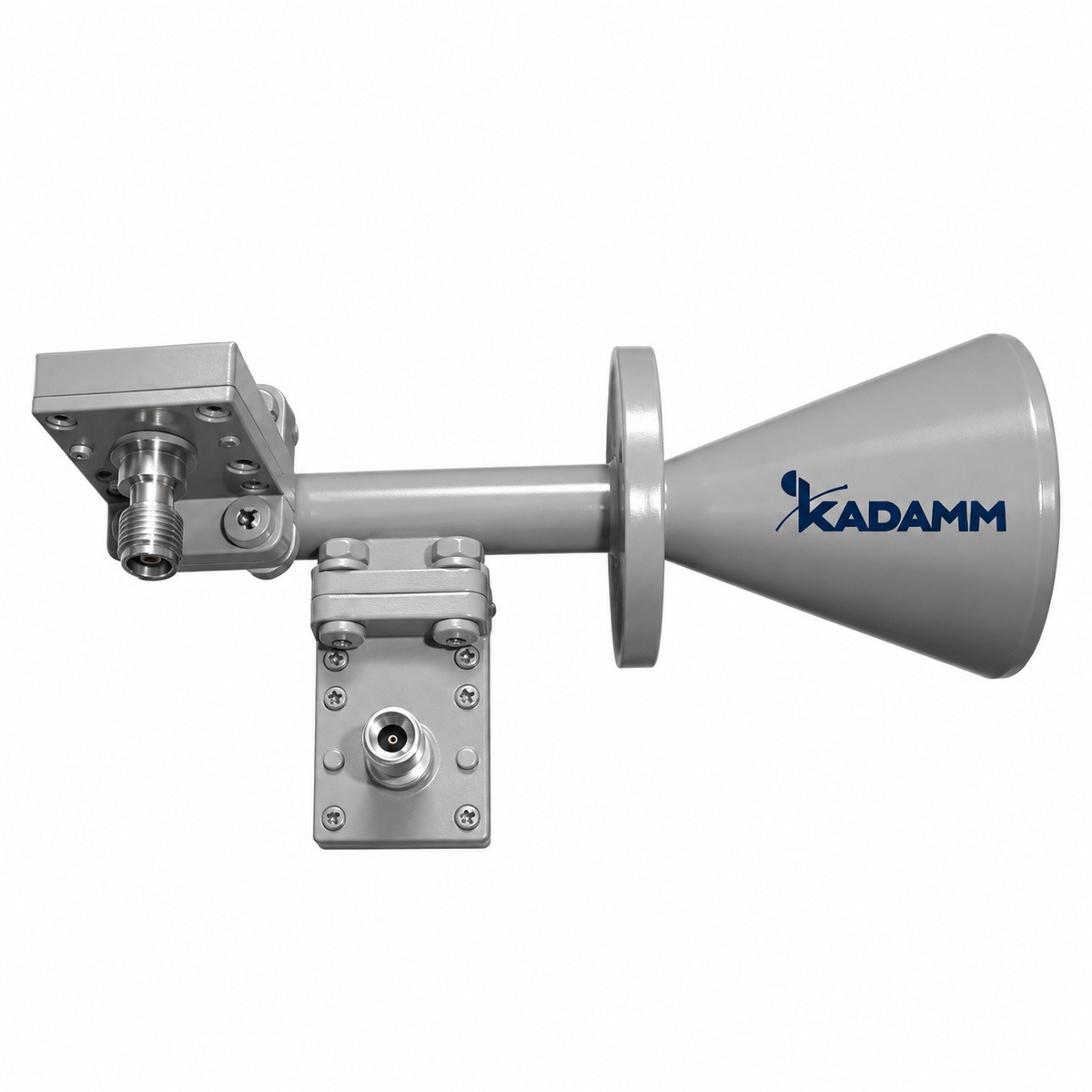

Рупорные антенны KADAMM в серии АРГ-2П: 23 модели, 7 – 330 ГГц, соединители N.
О серии
Рупорные антенны серии АРГ-2П излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АРГ-2П — 23 модели, общий диапазон 7 – 330 ГГц, соединители N.
По моделям KADAMM АРГ-2П: КСВН от 1,3 до 1,6; усиление от 16 до 25 дБ. Исполнения АРГ-2П различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, габариты, волновод.
Где применяют KADAMM АРГ-2П: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АРГ-2П.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Волновод | Материал | Полоса | Разв. поляр., дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-10000/15000-2П | 10-15 | 20 | — | — | 198,3×118×121,3 | — | — | — | — |
| KADAMM АРГ-26500/40000-2П-К | 26,5-40 | 20 | — | — | — | — | алюминий | — | — |
| KADAMM АРГ-WR10-18-2П | 75-110 | 18 | — | — | 52,2×20×20 | WR-10 | — | — | — |
| KADAMM АРГ-WR10-25-2П | 75-110 | 25 | 1,3 | — | 115,46×29,05×29,05 | WR-10 | — | — | — |
| KADAMM АРГ-WR10-2П | 75-110 | — | 1,6 | волноводный порт | — | WR10 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR112-N(р)-2П | 7-10 | — | 1,5 | N (розетка) | — | WR112 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR12-16-2П | 60-90 | 16 | — | — | 51,7×20×20 | WR-12 | — | — | — |
| KADAMM АРГ-WR12-2П | 60-90 | — | 1,5 | волноводный порт | — | WR12 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR15-18-2П | 50-75 | 18 | — | — | 56×23×23 | WR-15 | — | — | — |
| KADAMM АРГ-WR15-2П | 50-75 | — | 1,5 | волноводный порт | — | WR15 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR19-2П | 40-60 | — | 1,5 | волноводный порт | — | WR19 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR22-17-2П | 33-50 | 17 | — | — | 73,45×30,5×30,5 | WR-22 | — | — | — |
| KADAMM АРГ-WR22-2П | 33-50 | — | 1,5 | волноводный порт | — | WR22 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR28-2,92(р)-2П | 26,5-40 | — | 1,6 | 2,92 (розетка) | — | WR28 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR3-2П | 220-330 | 25 | 1,5 | — | 62,92×23,5×23,5 | WR-3 | — | — | — |
| KADAMM АРГ-WR34-2,92(р)-2П | 22-33 | — | 1,6 | 2,92 (розетка) | — | WR34 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR4-2П | 200-240 | 25 | — | — | 81,12×22,08×19,09 | WR-4 | — | — | — |
| KADAMM АРГ-WR42-2,92(р)-2П | 17,6-26,7 | — | 1,6 | 2,92 (розетка) | — | WR42 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR51-SMA(р)-2П | 15-22 | — | 1,6 | SMA (розетка) | — | WR51 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR6-2П | 110-170 | 25 | 1,5 | — | 91,9×20,9×20,9 | WR-6 | — | — | — |
| KADAMM АРГ-WR62-SMA(р)-2П | 12-18 | — | 1,6 | SMA (розетка) | — | WR62 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR75-N(р)-2П | 10-15 | — | 1,6 | N (розетка) | — | WR75 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR90-N(р)-2П | 8-12,4 | — | 1,5 | N (розетка) | — | WR90 | Al | ≤5% ≤40% | ≥30 ≥20 |
Вопросы по серии
Общий диапазон серии АРГ-2П — 7 – 330 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АРГ-2П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АРГ-10000/15000-2П», и количество.
К серии АРГ-2П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
