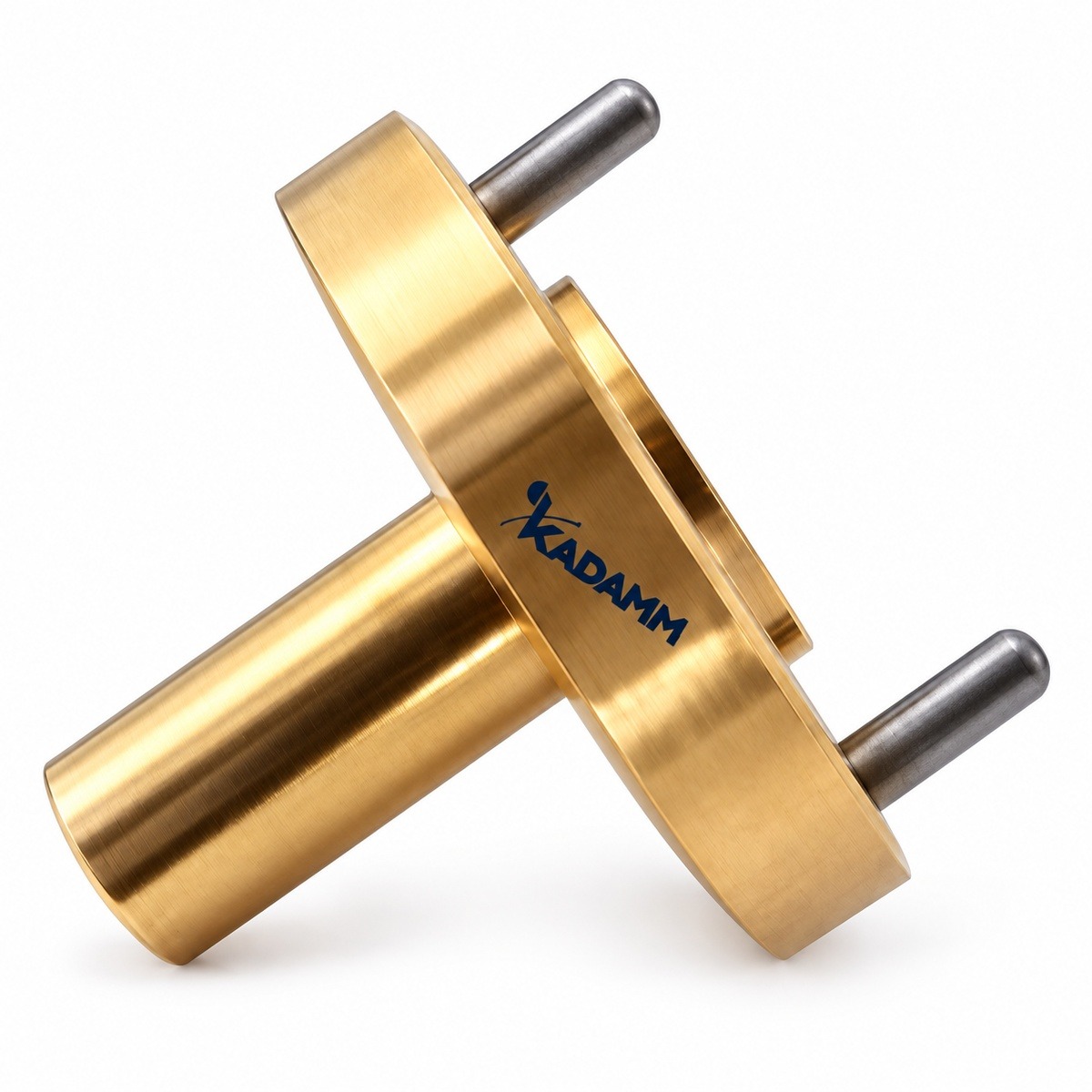

KADAMM АР-К-2 — серия производства KADAMM (КАДАММ): 29 моделей, 1,76 – 400 ГГц, соединители SMA.
О серии
Изделия серии KADAMM АР-К-2 излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-К-2 — 29 моделей, общий диапазон 1,76 – 400 ГГц, соединители SMA.
По моделям KADAMM АР-К-2: КСВН от 1,1 до 1,5. Модели внутри серии АР-К-2 отличаются параметрами: частоты, КСВН, материал, диаметр волновода, покрытие, полоса.
Типовые задачи для серии АР-К-2: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-К-2.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Материал | Ø волн., мм | Покрытие | Полоса | Коэффициент усиления (по заказу), дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АР-WR159-15-SMA(р)-К | 4-6 | — | — | — | — | — | — |
| KADAMM АР-WR3-15-К | 220-325 | 1,1 | медь | — | — | — | — |
| KADAMM АР-WR6-25-К | 110-170 | — | — | — | — | — | — |
| KADAMM АР-WR90-15-SMA(р)-К | 8-12 | — | — | — | — | — | — |
| KADAMM АР-Ø0,7-К | 280-400 | 1,5 | медь | Ø0,7 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø1,5-К | 140-160 | 1,5 | медь | Ø1,50 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø1,91-К | 115-140 | 1,5 | медь | Ø1,91 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø1-К | 200-300 | 1,5 | медь | Ø1,00 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø114,58-К | 1,76-2,42 | 1,5 | Al | Ø114,58 | оксидирование | 20-40 | ≤13 |
| KADAMM АР-Ø12,7-К | 15,9-21,8 | 1,5 | медь | Ø12,7 | серебрение | 20-40 | ≤20 |
| KADAMM АР-Ø15,088-К | 13,4-18,4 | 1,5 | Al | Ø15,088 | оксидирование | 20-40 | ≤18 |
| KADAMM АР-Ø17,415-К | 11,6-15,9 | 1,5 | Al | Ø17,415 | оксидирование | 20-40 | ≤18 |
| KADAMM АР-Ø2,388-К | 84,8-116. | 1,5 | медь | Ø2,388 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø23,825-К | 8,5-11,5 | 1,5 | Al | Ø23,825 | оксидирование | 20-40 | ≤18 |
| KADAMM АР-Ø27,788-К | 7,3-9,5 | 1,5 | Al | Ø27,788 | оксидирование | 20-40 | ≤18 |
| KADAMM АР-Ø3,175-К | 63,5-87,2 | 1,5 | медь | Ø3,17 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø3,581-К | 56,6-77,5 | 1,5 | медь | Ø3,581 | золочение | 20-40 | ≤24 |
| KADAMM АР-Ø32,537-К | 6,3-8,5 | 1,5 | Al | Ø32,537 | оксидирование | 20-40 | ≤15 |
| KADAMM АР-Ø38,1-К | 5,3-7,3 | 1,5 | Al | Ø38,1 | оксидирование | 20-40 | ≤15 |
| KADAMM АР-Ø4,369-К | 46,3-63,5 | 1,5 | медь | Ø4,369 | золочение | 20-40 | ≤22 |
| KADAMM АР-Ø44,45-К | 4,55-6,23 | 1,5 | Al | Ø44,45 | оксидирование | 20-40 | ≤15 |
| KADAMM АР-Ø5,563-К | 36,4-49,8 | 1,5 | медь | Ø5,563 | золочение | 20-40 | ≤22 |
| KADAMM АР-Ø51,99-К | 3,9-5,3 | 1,5 | Al | Ø51,99 | оксидирование | 20-40 | ≤15 |
| KADAMM АР-Ø7,137-К | 28,3-38,8 | 1,5 | медь | Ø7,137 | серебрение | 20-40 | ≤22 |
| KADAMM АР-Ø71,42-К | 2,83-3,88 | 1,5 | Al | Ø71,42 | оксидирование | 20-40 | ≤13 |
| KADAMM АР-Ø8,331-К | 24,3-33,2 | 1,5 | медь | Ø8,331 | серебрение | 20-40 | ≤20 |
| KADAMM АР-Ø83,62-К | 2,45-3,3 | 1,5 | Al | Ø83,62 | оксидирование | 20-40 | ≤13 |
| KADAMM АР-Ø9,525-К | 21,2-29,1 | 1,5 | медь | Ø9,525 | серебрение | 20-40 | ≤20 |
| KADAMM АР-Ø97,87-К | 2,1-2,8 | 1,5 | Al | Ø97,87 | оксидирование | 20-40 | ≤13 |
Вопросы по серии
Общий диапазон серии АР-К-2 — 1,76 – 400 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-К-2 — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-WR159-15-SMA(р)-К», и количество.
К серии АР-К-2 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
