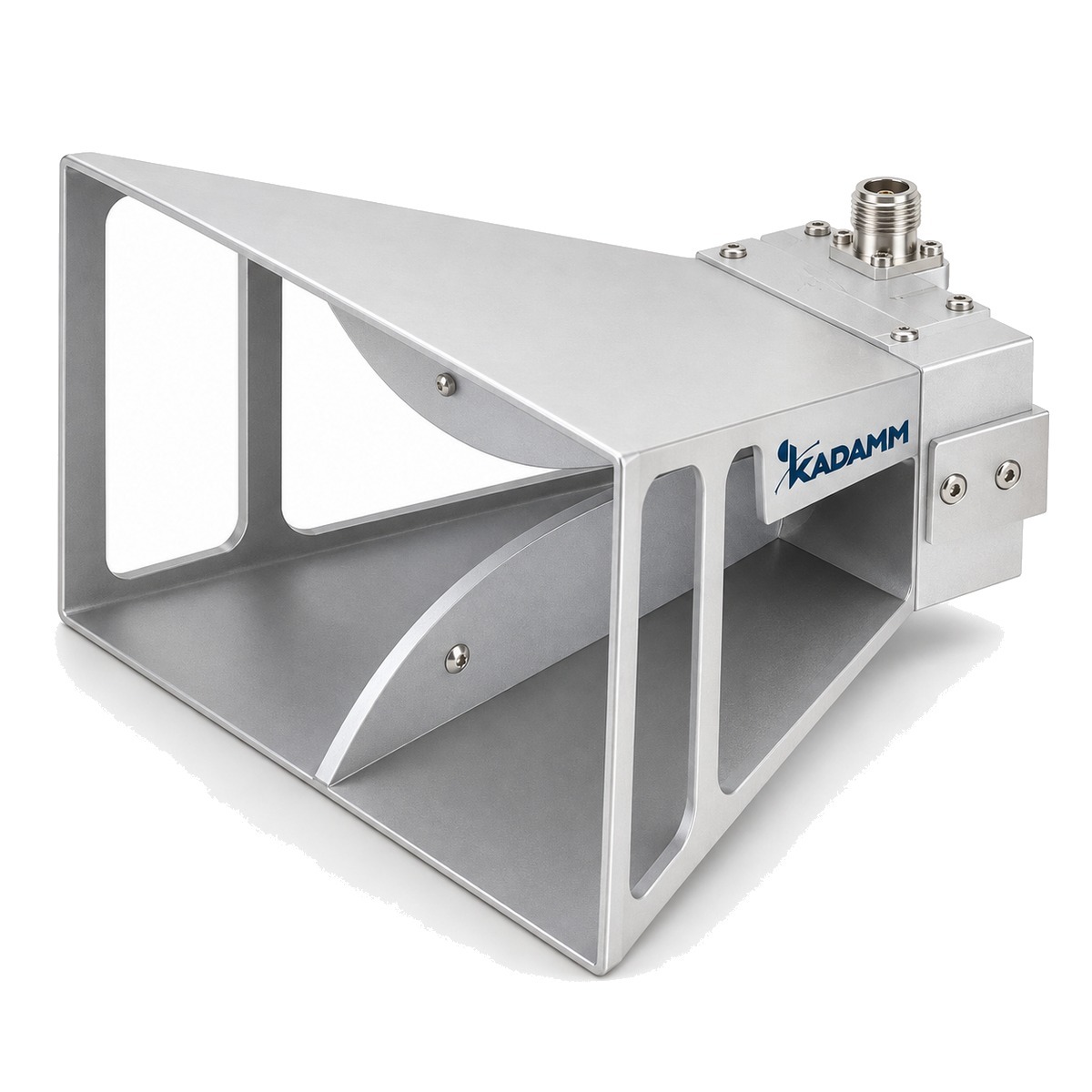

KADAMM · Рупорные антенны
Серия KADAMM АР-Ш: 39 моделей, 200 МГц – 50 ГГц, соединители SMA.
200 МГц – 50 ГГц
Диапазон частот
39
Моделей в серии
SMA
Соединитель
О серии
Изделия серии KADAMM АР-Ш излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АР-Ш: 39 моделей, общий диапазон 200 МГц – 50 ГГц, соединители SMA.
По моделям KADAMM АР-Ш: КСВН от 1,3 до 2,5; усиление от 3,5 до 25 дБ; масса от 0,023 до 23,387 кг. Модели внутри серии АР-Ш отличаются параметрами: частоты, усиление, КСВН, соединители, габариты, материал.
Где применяют KADAMM АР-Ш: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-Ш выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 200 МГц – 50 ГГцВесь диапазон серии АР-Ш закрывают разные исполнения — полоса у каждого своя.
ЧастотыВыбирая модель АР-Ш, сверьте её полосу с крайними частотами вашей системы.
УсилениеКоэффициент усиления модели АР-Ш выбирают по дальности трассы или требуемому уровню сигнала.
КСВНДля измерительных трактов берите исполнения АР-Ш с наименьшим КСВН.
СоединителиТип соединителя АР-Ш задаёт и верхнюю частоту: на миллиметровых волнах нужны прецизионные серии.
ГабаритыГабариты модели АР-Ш проверьте по месту установки заранее.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Усиление, дБ | КСВН | Соединитель | Габариты, мм | Материал | Поляризация | Покрытие | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-1000/18000-10-SMA(р) | 1-18 | 10 | — | SMA (розетка) | 174,9×185,9×108,8 | алюминий | линейная | окраска | 0,613 |
| KADAMM АР-1000/18000-S | 1–18 | 10,7 | 2,5 | SMA (р) | 284×160 | - | — | — | — |
| KADAMM АР-1000/2000-12-N(р) | 1-2 | 12 | — | N (розетка) | 549,6×256×213,9 | алюминий | линейная | окраска чёрная | 6,577 |
| KADAMM АР-1000/2000-8-N(р) | 1-2 | 8 | — | N (розетка) | 202,0×282,9×181,3 | алюминий | линейная | окраска чёрная | 1,245 |
| KADAMM АР-1000/20000 | 1–20 | 12,58 | 2 | - | 243×163,5×205,7 | - | — | — | — |
| KADAMM АР-1000/21000-13-SMA(р) | 1-21 | 13 | — | SMA (розетка) | 195,9×147×171 | алюминий | линейная | окраска | 0,837 |
| KADAMM АР-1000/6000-15-SMA(р) | 1-6 | 15 | — | SMA (розетка) | 452,88×430×301,17 | алюминий | линейная | окраска | 3,626 |
| KADAMM АР-1000/6000-N | 1–6 | 10 | 2,5 | N (р) | 190×114,1×164,1 | - | — | — | — |
| KADAMM АР-18000/40000-13-2,92(р) | 18-40 | 13 | 1,5 | 2,92 (розетка) | 38,2×30,6×20,6 | алюминий | линейная | окраска | — |
| KADAMM АР-18000/40000-13-2,92(р)-2 | 18-40 | 13-15 | — | 2,92 (розетка) | 44×40×40 | — | линейная | окраска | уточняйте у менеджера |
| KADAMM АР-18000/40000-20-2,92(р) | 18-40 | 20 | — | 2,92 (розетка) | 182,07×89,27×55 | алюминий | линейная | окраска | 0,164 |
| KADAMM АР-18000/40000-K | 18–40 | 16 | 2,5 | 2,92 мм (р) | 122×50×38 | посеребрённая медь | — | — | — |
| KADAMM АР-18000/50000-15-2,4(р) | 18-50 | 15 | — | 2,4 (розетка) | 36×31×71,15 | алюминий | линейная | окраска | — |
| KADAMM АР-18000/50000-20-2,4(р) | 18-50 | 20 | — | 2,4 (розетка) | 49,11×42,11×98,15 | алюминий | линейная | окраска | — |
| KADAMM АР-200/2500-10-SMA(р) | 0,2-2,5 | 10 | 2 | SMA (розетка) | 888,0×703,3×935,0 | алюминий | линейная | окраска чёрная | 23,387 |
| KADAMM АР-2000/18000-10-SMA(р) | 2-18 | 10 | 1,5 | SMA (розетка) | 142×106,1×89,9 | алюминий | линейная | окраска | 1,015 |
| KADAMM АР-2000/18000-12-SMA(р) | 2-18 | 12 | 1,4 | SMA (розетка) | 135×137,1×86,9 | алюминий | линейная | окраска | 0,324 |
| KADAMM АР-2000/6000-13-SMA(р) | 2-6 | 13 | — | SMA (розетка) | 199×123,3×108,2 | алюминий | линейная | окраска чёрная | 0,938 |
| KADAMM АР-2000/8000-18-SMA(р) | 2-8 | 18 | — | SMA (розетка) | 765,99×439,92×439,92 | алюминий | линейная | окраска чёрная | 7,415 |
| KADAMM АР-2900/3600-20-N(р) | 2,9-3,6 | 20 | — | N (розетка) | 593,37×424×324 | алюминий | линейная | — | менее 3 |
| KADAMM АР-33000/37000-25-2,92(р) | 33-37 | ≥25 | 1,5 | 2,92 (розетка) | 220,5×77,8×62,7 | алюминий | линейная | окраска | 0,399 |
| KADAMM АР-400/4000-N | 0,4–4 | 6–17 | 2 | N (р) | 480×285×440 | алюминий | — | — | — |
| KADAMM АР-4000/8000-20-SMA(р) | 4-8 | 20 | — | SMA (розетка) | 585,40×284,10×234,09 | алюминий | линейная | окраска | 3,779 |
| KADAMM АР-4000/8000-22-SMA(р) | 4-8 | 22 | — | SMA (розетка) | 602,5×338,4×267,8 | алюминий | линейная | окраска | 1,552 |
| KADAMM АР-6000/13000-20-N(р) | 6-13 | 20 | — | N (розетка) | 249,8×160,0×164,2 | алюминий | линейная | окраска чёрная | 0,5 |
| KADAMM АР-6000/18000-12-N(р) | 6-18 | 12 | — | N (розетка) | 69×43,7×38,7 | алюминий | линейная | окраска чёрная | 0,025 |
| KADAMM АР-6000/18000-12-SMA(р) | 6-18 | 12 | — | SMA (розетка) | 69×43,7×43 | алюминий | линейная | окраска чёрная | уточняйте у менеджера |
| KADAMM АР-6000/18000-15-2,92(р) | 6-18 | 15 | — | 2,92 (розетка) | 112,2×64,9×56,9 | — | линейная | окраска | 0,023 |
| KADAMM АР-6000/18000-15-SMA(р) | 6-18 | 15 | — | SMA (розетка) | 76,07×64,07×161 | алюминий | линейная | окраска | 1,484 |
| KADAMM АР-6000/18000-15-SMA(р)-Б | 6-18 | 15 | — | SMA (розетка) | 76,07×64,07×161 | алюминий | линейная | окраска | 1,484 |
| KADAMM АР-6000/18000-18-SMA(р) | 6-18 | 18 | 1,3 | SMA (розетка) | 453×346,3×256,2 | алюминий | линейная | окраска | 2,299 |
| KADAMM АР-650/6000-N | 0,65–6 | 6–16 | 2 | N (р) | 480×270×380 | алюминий | — | — | — |
| KADAMM АР-700/8000-S | 0,7–8 | 10 | 2 | SMA (р) | Ф220×262,5 | алюминий | — | — | — |
| KADAMM АР-750/18000-10-SMA(р) | 0,75-18 | 10 | 1,5 | SMA (розетка) | 218×245,4×141,1 | алюминий | линейная | окраска | 1,329 |
| KADAMM АР-800/18000-S | 0,8–18 | 3,5–14,5 | 2 | SMA (р) | 222×130×212 | алюминий | — | — | — |
| KADAMM АР-8000/18000-10-SMA(р) | 8-18 | 10 | — | SMA (розетка) | 55×43,09×99 | алюминий | линейная | окраска | — |
| KADAMM АР-8000/18000-20-2,92(р) | 8-18 | 20 | — | 2,92 (розетка) | 118,66×101,16×228 | алюминий | линейная | окраска | 0,241 |
| KADAMM АР-8000/18000-20-SMA(р) | 8-18 | 20 | — | SMA (розетка) | 231×133,86×106,9 | — | линейная | окраска чёрная | 0,417 |
| KADAMM АР-8000/18000-22-SMA(р) | 8-18 | 22 | 2 | SMA (розетка) | 399,2×195,9×157,7 | — | линейная | окраска чёрная | 3 |
Вопросы по серии
В каком диапазоне работает серия KADAMM АР-Ш?
Общий диапазон серии АР-Ш — 200 МГц – 50 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM АР-Ш?
В серии АР-Ш — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM АР-Ш?
Назовите артикул исполнения из таблицы, например «KADAMM АР-1000/18000-10-SMA(р)», и количество.
Какие документы есть на серию KADAMM АР-Ш?
Техническое описание серии АР-Ш и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
