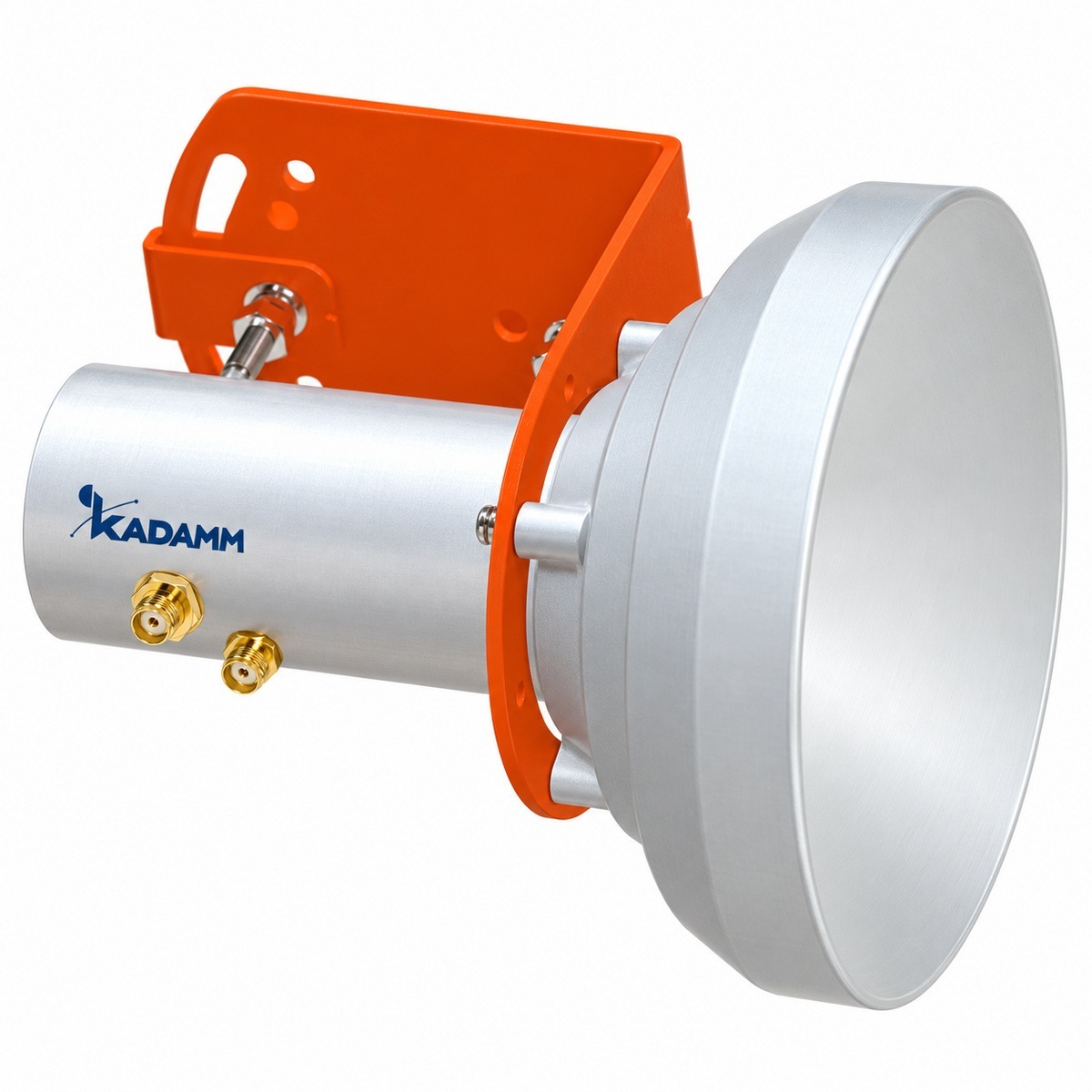

KADAMM APWD497115 — рупорная антенна Wi-Fi 4950–7125 МГц, 15 дБи, 30°, 2 порта

KADAMM APWD497115 — направленная антенна Wi-Fi: узкий луч для канала «точка — точка» или выноса сигнала к удалённому объекту. Диапазоны Wi-Fi — 5 и 6 ГГц; полосы антенны — 4950–7125 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Антенна рассчитана на MIMO: входов — 2. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы, развязка между входами — ≥30 дБ.

Узкий луч (30°) даёт высокое усиление (14 / 14,5 / 15 дБи), но требует точного наведения: антенны на обоих концах линии направляют друг на друга и ставят с одинаковой поляризацией. Кроме прямой видимости нужна свободная первая зона Френеля — эллипс вокруг линии визирования. Её радиус в середине трассы r ≈ 8,66·√(D/f) м (D — длина трассы, км; f — частота, ГГц): для трассы 5 км на 5,5 ГГц это около 8,3 м, на 2,4 ГГц — около 12,4 м. Деревья и крыши внутри зоны ослабляют сигнал, даже если антенну на другом конце видно.

Пример расчёта для такой антенны на обоих концах: потери в свободном пространстве на 5 км при 5500 МГц — 32,45 + 20·lg 5500 + 20·lg 5 ≈ 121,2 дБ. Две антенны по 15 дБи возвращают 30 дБ, и при мощности точки доступа 20 дБм и потерях в кабелях 2 дБ на каждом конце уровень на входе приёмника — около −75,2 дБм. Этого с запасом хватает для высоких скоростей, если зона Френеля свободна.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Разъёмы RP-SMA и RP-TNC — «обратные» версии SMA и TNC, которые используют роутеры и точки доступа. С обычными SMA и TNC они механически стыкуются, но центральный контакт не соединяется — проверяйте тип ответной части.

Электрические параметры тракта: КСВН не более 2,5 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø145 × 150 мм; масса 1 кг.

Разъём — 2×RP-SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APWD497115 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APWD497115 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15 = 55 дБм, то есть около 316 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 6038 МГц (середина полосы 4950–7125 МГц): L = 32,45 + 20·lg 6038 + 20·lg 1 = 108,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55 − 108,1 = −53,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах APWD497115:

Перед заказом KADAMM APWD497115 сверьте с проектом:

• Частоты оборудования — внутри 4950–7125 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×RP-SMA

• APWD497115 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 2 × RP-SMA.
• Уличные соединения APWD497115 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APWD497115 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
