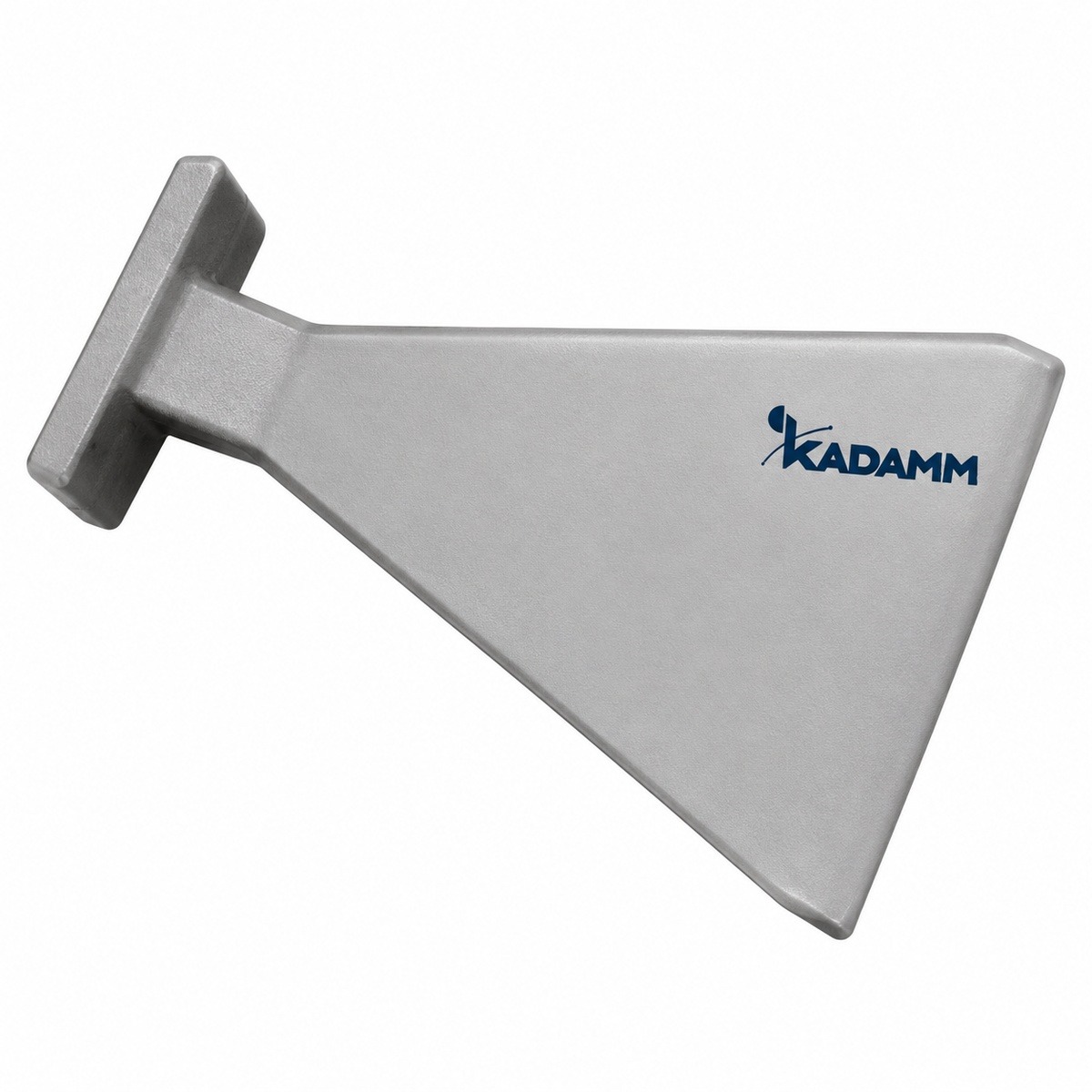

KADAMM АР-П — серия производства KADAMM (КАДАММ): 34 модели, 320 МГц – 330 ГГц, соединители N.
О серии
Рупорные антенны серии АР-П излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-П — 34 модели, общий диапазон 320 МГц – 330 ГГц, соединители N.
По моделям KADAMM АР-П: КСВН от 1,35 до 1,5. Исполнения АР-П различаются по параметрам: частоты, КСВН, соединители, волновод, материал.
Типовые задачи для серии АР-П: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-П выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Волновод | Материал |
|---|---|---|---|---|---|
| KADAMM АР-WR10 | 73,8-112 | 1,35 | FUGP | WR10 | медь |
| KADAMM АР-WR112-N(р) | 6,57-9,99 | 1,5 | N (розетка) | WR112 | Al |
| KADAMM АР-WR1150-N(р) | 0,64-0,98 | 1,5 | N (розетка) | WR1150 | Al |
| KADAMM АР-WR12 | 60,5-91,9 | 1,35 | FUGP | WR12 | медь |
| KADAMM АР-WR137-N(р) | 5,38-8,17 | 1,5 | N (розетка) | WR137 | Al |
| KADAMM АР-WR15 | 49,8-75,8 | 1,35 | FUGP | WR15 | медь |
| KADAMM АР-WR1500-N(р) | 0,49-0,75 | 1,5 | N (розетка) | WR1500 | Al |
| KADAMM АР-WR159-N(р) | 4,64-7,05 | 1,5 | N (розетка) | WR159 | Al |
| KADAMM АР-WR1800-N(р) | 0,41-0,62 | 1,5 | N (розетка) | WR1800 | Al |
| KADAMM АР-WR187-N(р) | 3,94-5,99 | 1,5 | N (розетка) | WR187 | Al |
| KADAMM АР-WR19 | 39,2-59,6 | 1,35 | FUGP | WR19 | медь |
| KADAMM АР-WR2100-N(р) | 0,35-0,53 | 1,5 | N (розетка) | WR2100 | Al |
| KADAMM АР-WR22 | 32,9-50,1 | 1,35 | FUGP | WR22 | медь |
| KADAMM АР-WR229-N(р) | 3,22-4,90 | 1,5 | N (розетка) | WR229 | Al |
| KADAMM АР-WR2300-N(р) | 0,32-0,49 | 1,5 | N (розетка) | WR2300 | Al |
| KADAMM АР-WR28-2,92(р) | 26,5-40,0 | 1,5 | 2,92 (розетка) | WR28 | медь |
| KADAMM АР-WR284-N(р) | 2,60-3,95 | 1,5 | N (розетка) | WR284 | Al |
| KADAMM АР-WR3 | 217-330 | — | FUGP | WR3 | медь |
| KADAMM АР-WR34-2,92(р) | 21,7-33,0 | 1,5 | 2,92 (розетка) | WR34 | медь |
| KADAMM АР-WR340-N(р) | 2,17-3,30 | 1,5 | N (розетка) | WR340 | Al |
| KADAMM АР-WR4 | 172-261 | — | FUGP | WR4 | медь |
| KADAMM АР-WR42-2,92(р) | 17,6-26,7 | 1,5 | 2,92 (розетка) | WR42 | медь |
| KADAMM АР-WR430-N(р) | 1,72-2,61 | 1,5 | N (розетка) | WR430 | Al |
| KADAMM АР-WR5 | 145-220 | — | FUGP | WR5 | медь |
| KADAMM АР-WR51-SMA(р) | 14,5-22,0 | 1,5 | SMA (розетка) | WR51 | медь |
| KADAMM АР-WR510-N(р) | 1,45-2,20 | 1,5 | N (розетка) | WR510 | Al |
| KADAMM АР-WR6 | 113-173 | — | FUGP | WR6 | медь |
| KADAMM АР-WR62-SMA(р) | 11,9-18,0 | 1,5 | SMA (розетка) | WR62 | Al |
| KADAMM АР-WR650-N(р) | 1,13-1,73 | 1,5 | N (розетка) | WR650 | Al |
| KADAMM АР-WR75-N(р) | 9,84-15,0 | 1,5 | N (розетка) | WR75 | Al |
| KADAMM АР-WR770-N(р) | 0,96-1,46 | 1,5 | N (розетка) | WR770 | Al |
| KADAMM АР-WR8 | 92,2-140 | — | FUGP | WR8 | медь |
| KADAMM АР-WR90-N(р) | 8,20-12,40 | 1,5 | N (розетка) | WR90 | Al |
| KADAMM АР-WR975-N(р) | 0,75-1,15 | 1,5 | N (розетка) | WR975 | Al |
Вопросы по серии
Общий диапазон серии АР-П — 320 МГц – 330 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-WR10», и количество.
Техническое описание серии АР-П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
