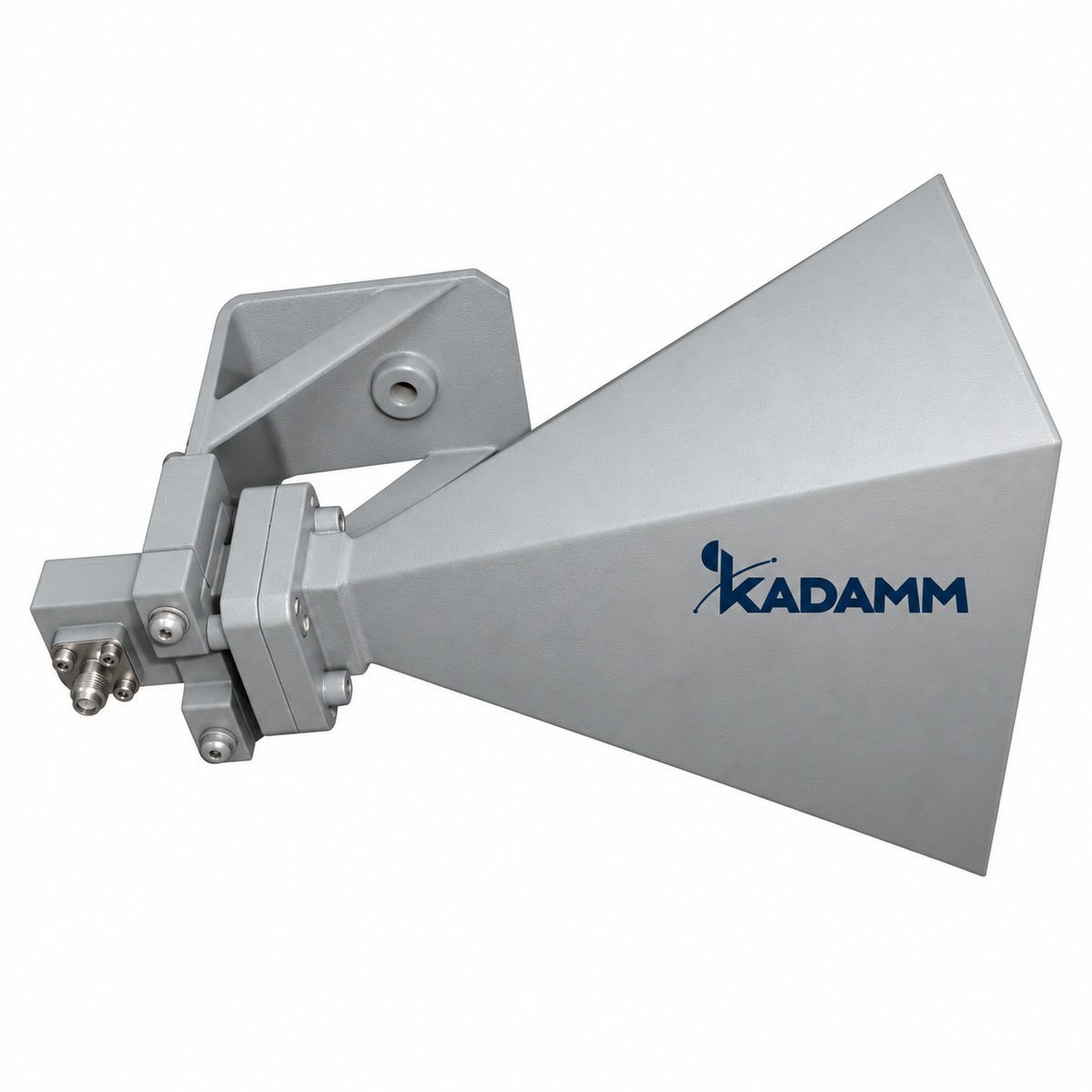

KADAMM АРГ-СШ-МГ — серия производства KADAMM (КАДАММ): 5 моделей, 1 – 40 ГГц, соединители SMA.
О серии
Рупорные антенны серии АРГ-СШ-МГ излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АРГ-СШ-МГ: 5 моделей, общий диапазон 1 – 40 ГГц, соединители SMA.
По моделям KADAMM АРГ-СШ-МГ: КСВН от 1,4 до 2,5; усиление от 5 до 13 дБ. Модели внутри серии АРГ-СШ-МГ отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, габариты, материал.
Где применяют KADAMM АРГ-СШ-МГ: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АРГ-СШ-МГ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Материал | Покрытие | Луч, ° | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-1000/30000-12-2,92(р)-М | 1-30 | 12 | 1,4 | 2,92 (розетка) | 141,4×77,77×164,5 | алюминий | — | — | линейная |
| KADAMM АРГ-18000/40000-8-2,92(р)-М | 18-40 | 5-13 | 2,5 | 2,92 (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-2000/18000-8-SMA(р)-М | 2-18 | 5-11 | 2,5 | SMA (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-2000/24500-8-SMA(р)-М | 2-24,5 | 5-13 | 2,5 | SMA (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-6000/24000-12-SMA(р)-М | 6-24 | 12 | 1,5 | SMA (розетка) | 120,0×123,5×90,6 | алюминий | — | — | линейная |
Вопросы по серии
Общий диапазон серии АРГ-СШ-МГ — 1 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АРГ-СШ-МГ — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АРГ-1000/30000-12-2,92(р)-М», и количество.
Техническое описание серии АРГ-СШ-МГ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
