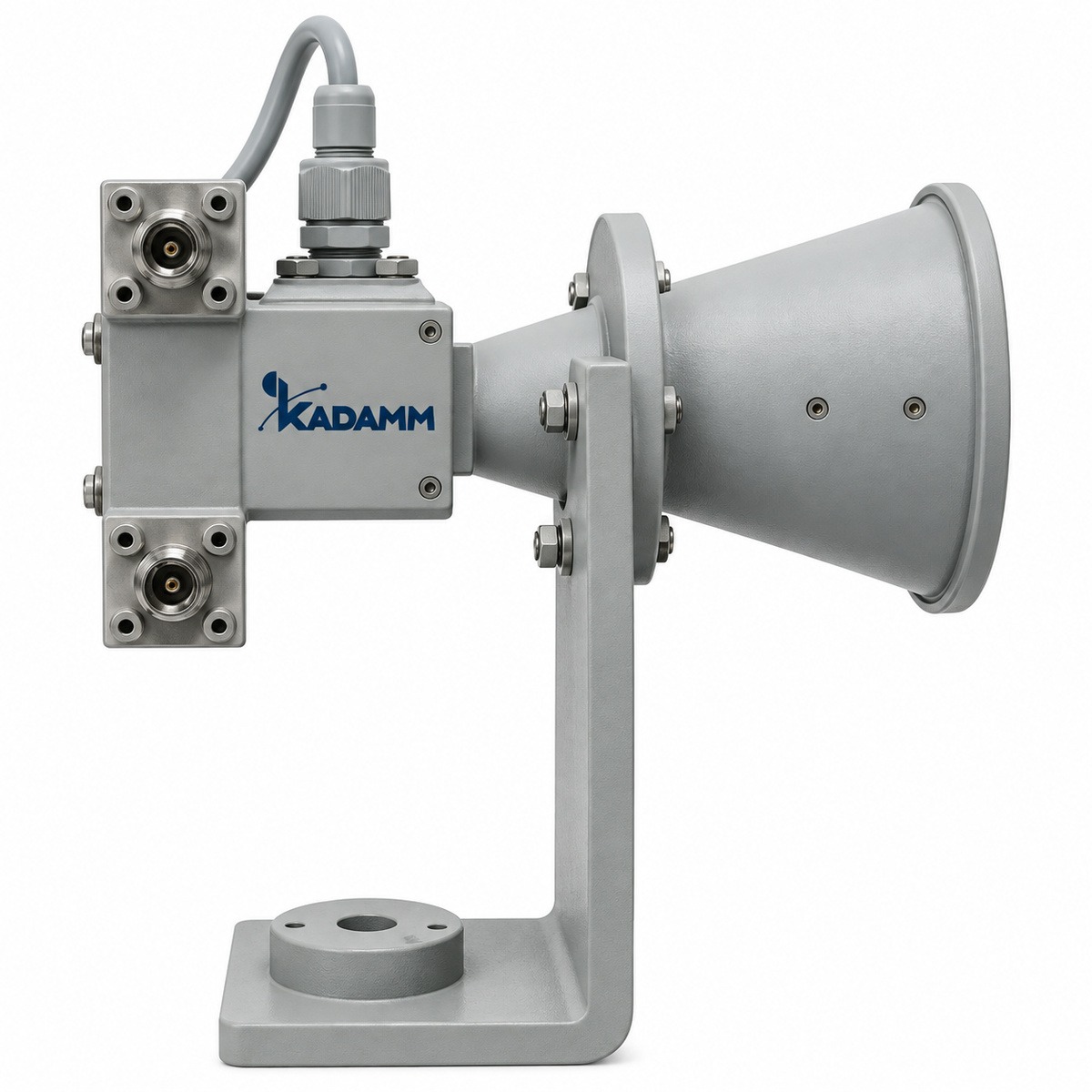

Рупорные антенны KADAMM в серии АР-2КП-Ш: 5 моделей, 1 – 40 ГГц, соединители N.
О серии
Рупорные антенны серии АР-2КП-Ш излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-2КП-Ш — 5 моделей, общий диапазон 1 – 40 ГГц, соединители N.
По моделям KADAMM АР-2КП-Ш: КСВН от 2,5 до 3; усиление от 10 до 18 дБ. Исполнения АР-2КП-Ш различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, габариты, эллиптичность. Общее для всех моделей АР-2КП-Ш: поляризационная развязка, дБ — 15.
Где применяют KADAMM АР-2КП-Ш: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-2КП-Ш.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Поляризационная развязка, дБ | 15 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ |
|---|---|---|---|---|---|---|
| KADAMM АР-1000/2000-10-N(р)-ДКП-Ш | 1-2 | 10-15 | 2,5 | N (розетка) | 510X510X550 | ≤3 |
| KADAMM АР-18000/40000-10-2,92(р)-ДКП-Ш | 18-40 | 10-18 | 3 | 2,92 (розетка) | Ø40X80 | ≤5 |
| KADAMM АР-2000/4000-10-N(р)-ДКП-Ш | 2-4 | 10-15 | 2,5 | N (розетка) | 250 X250 X430 | ≤3 |
| KADAMM АР-4000/8000-10-N(р)-ДКП-Ш | 4-8 | 10-15 | 2,5 | N (розетка) | Ø140 X620 | ≤3 |
| KADAMM АР-8000/18000-10-SMA(р)-ДКП-Ш | 8-18 | 10-18 | 2,5 | SMA (розетка) | Ø78 X165 | ≤5 |
Вопросы по серии
Общий диапазон серии АР-2КП-Ш — 1 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-2КП-Ш — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-1000/2000-10-N(р)-ДКП-Ш», и количество.
К серии АР-2КП-Ш прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
