Рупорная антенна: 4800–5950 МГц, усиление 16 дБи.
Что представляет собой антенна

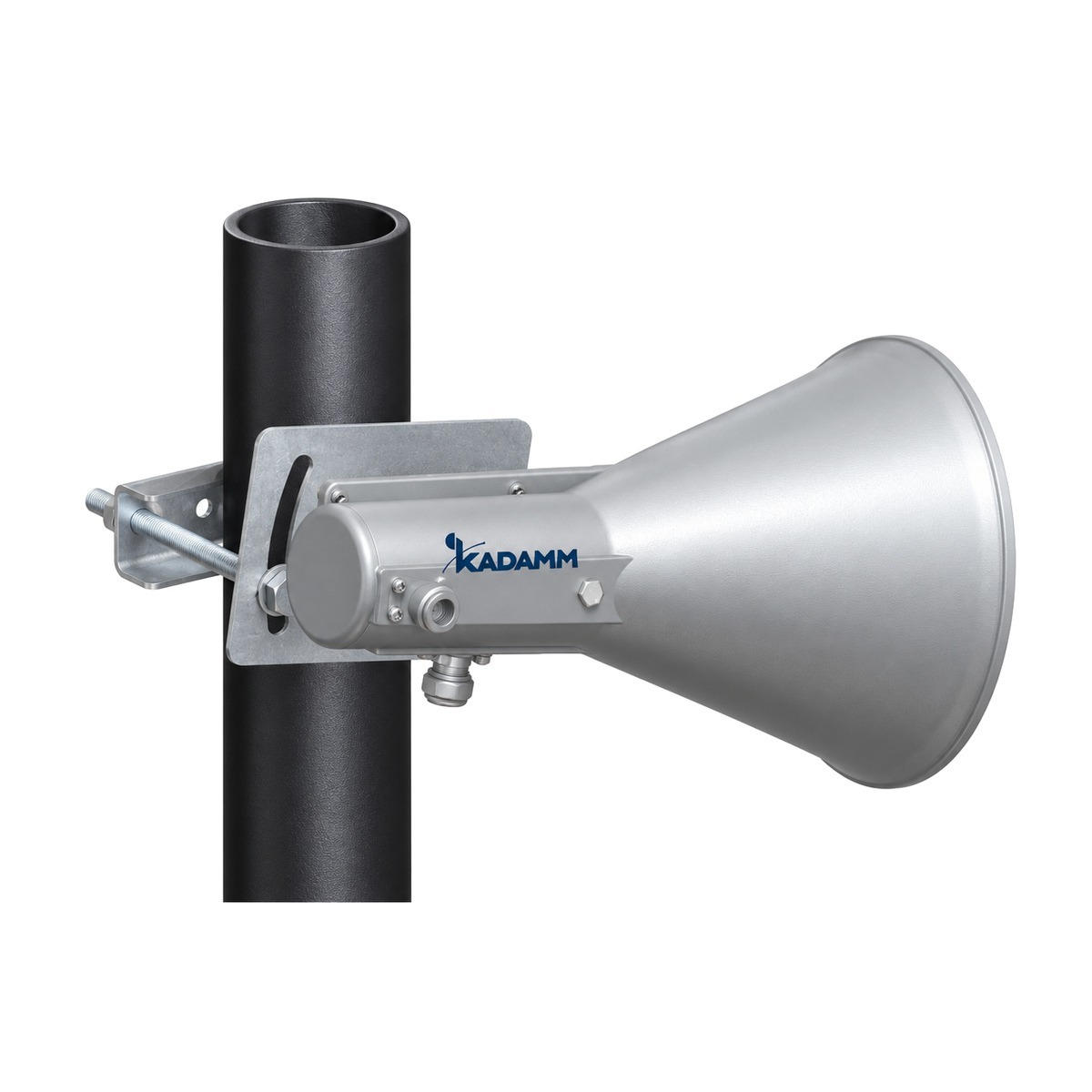

KADAMM АР-4800/5950-16-N(Р)-2П — рупорная антенна. Секторная рупорная антенна работает на базовой станции радиорелейной сети «точка — многоточка»: она обслуживает абонентские станции в своём секторе и отличается чистой диаграммой с малыми боковыми лепестками.
Усиление — 16 дБи, ширина луча 30. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø134 × 215; масса 0,85; рабочая температура −40…+100 °C.
Разъём — 2 × N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 4800–5950 МГц, у Sector Horn Antenna — 10,15–40 ГГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу АР-4800/5950-16-N(Р)-2П с запасом по краям.
Значение АР-4800/5950-16-N(Р)-2П по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование АР-4800/5950-16-N(Р)-2П с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт АР-4800/5950-16-N(Р)-2П.
Электрический наклон АР-4800/5950-16-N(Р)-2П задаётся в пределах ±18.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4800–5950 МГц |
| Коэффициент усиления | 16 дБи |
| Поляризация | вертикальная + горизонтальная (H + V) |
| Число портов | 2 порта |
| КСВН | ≤2 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | ±18 |
| Ширина ДН, горизонтальная плоскость | 30 |
| Ширина ДН, вертикальная плоскость | 30 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2 × N (розетка) |
| Габариты | Ø134 × 215 |
| Масса | 0,85 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+100 °C |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание АР-4800/5950-16-N(Р)-2П.
- IEC 60529 — документ, на который ссылается техническое описание АР-4800/5950-16-N(Р)-2П.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход АР-4800/5950-16-N(Р)-2П подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 5375 МГц (середина полосы 4800–5950 МГц): L = 32,45 + 20·lg 5375 + 20·lg 1 = 107,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56 − 107,1 = −51,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Сети и службы в полосах АР-4800/5950-16-N(Р)-2П:
Перед заказом KADAMM АР-4800/5950-16-N(Р)-2П сверьте с проектом:
- Частоты оборудования — внутри 4800–5950 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+100 °C
Как подобрать антенну под объект
Монтаж и подключение
- Наклон АР-4800/5950-16-N(Р)-2П: электрический ±18.
- Разъёмы — 2 × N (розетка).
- Разъёмы АР-4800/5950-16-N(Р)-2П на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление АР-4800/5950-16-N(Р)-2П включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ АР-4800/5950-16-N(Р)-2П выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание АР-4800/5950-16-N(Р)-2П и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АР-4800/5950-16-N(Р)-2П и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АР-4800/5950-16-N(Р)-2П пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

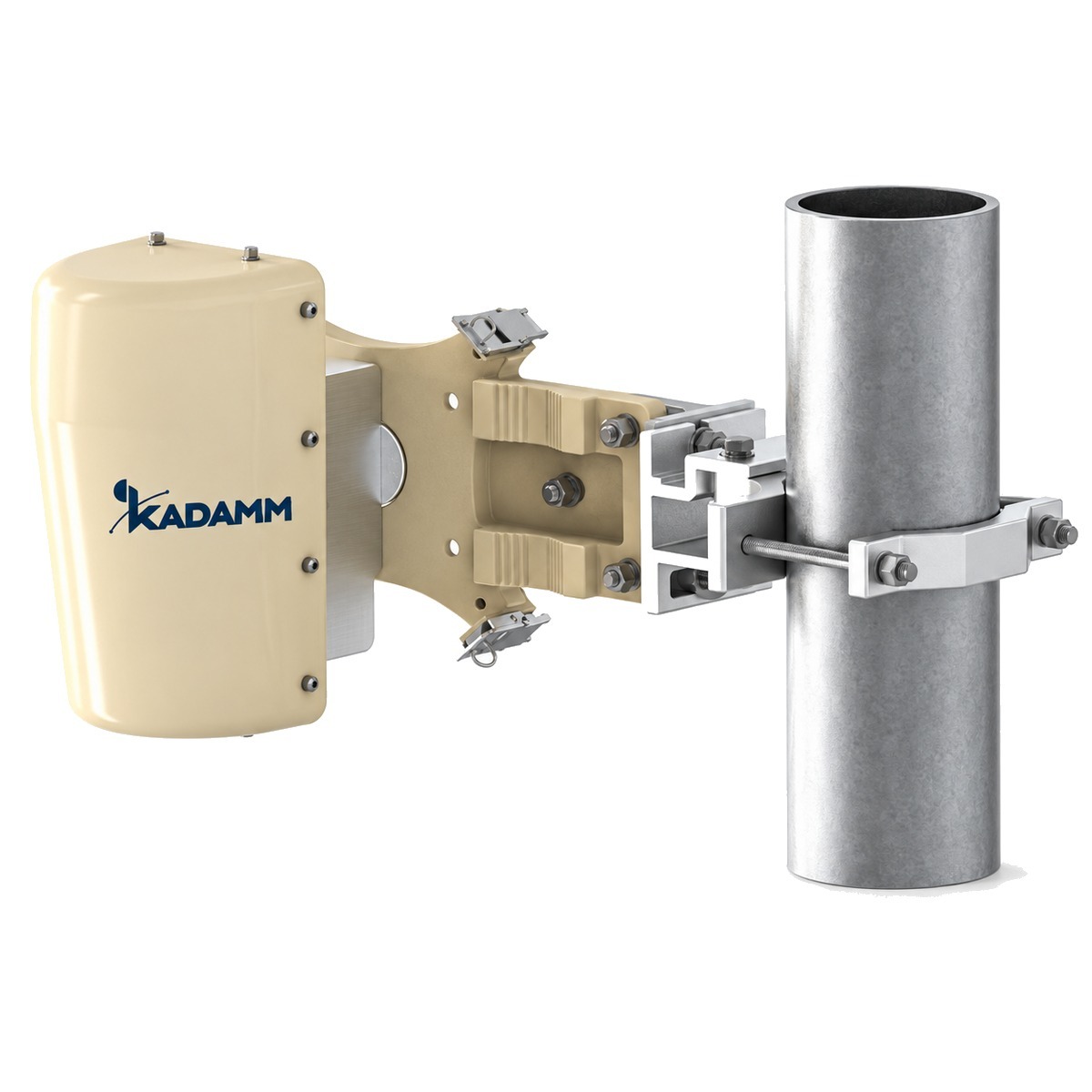

| Параметр | KADAMM АР-4800/5950-16-N(Р)-2П | KADAMM Sector Horn Antenna |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 4800–5950 МГц | 10,15–40 ГГц |
| Усиление | 16 дБи | 16–24 дБи |
| Поляризация | вертикальная + горизонтальная (H + V) | — |
| Электрический наклон | ±18 | — |
| Масса | 0,85 | — |
| Страница | Эта модель | Открыть |
