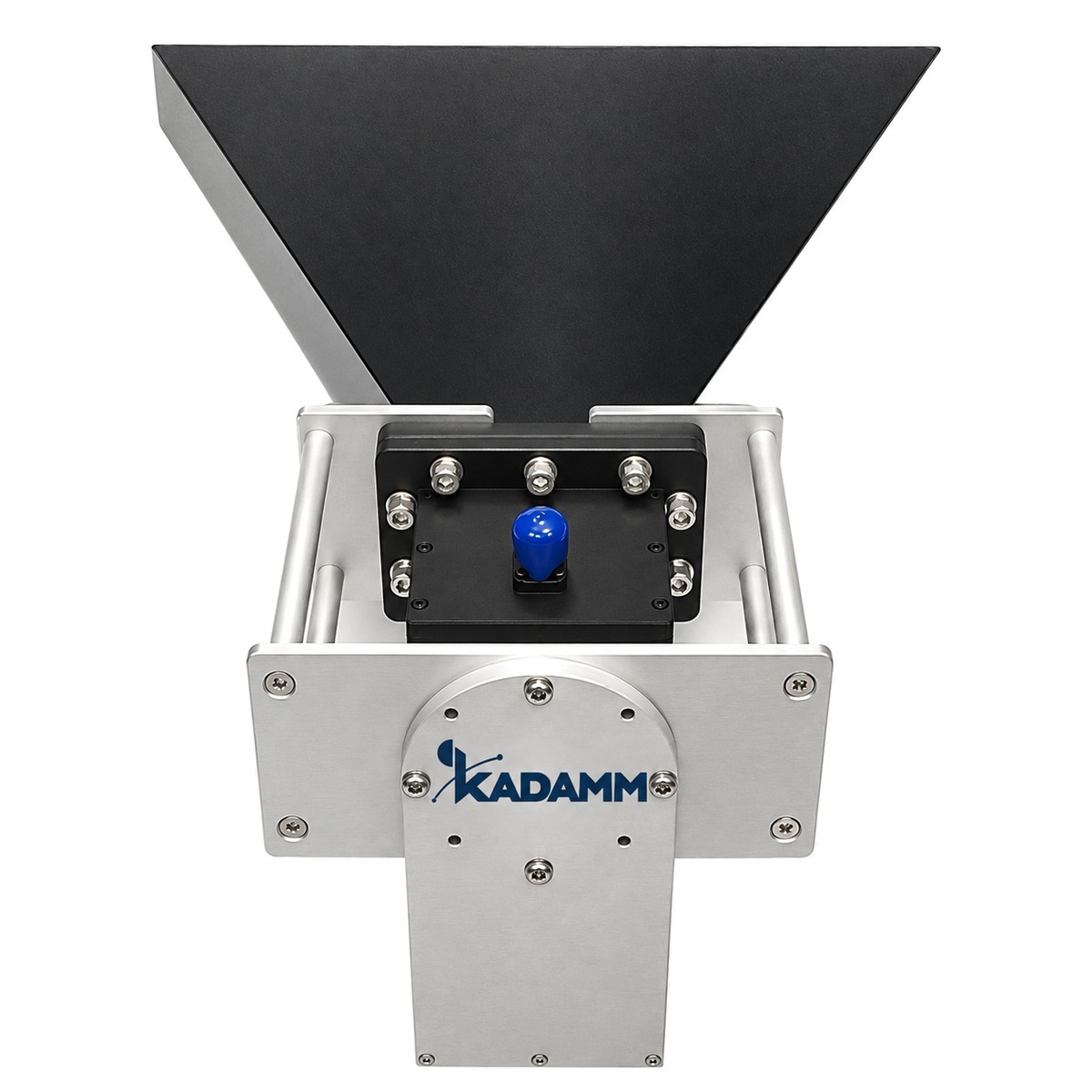

KADAMM АР-С — серия производства KADAMM (КАДАММ): 3 модели, 2,6 – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM АР-С излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-С — 3 модели, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM АР-С: усиление от 10 до 13 дБ; масса от 0,026 до 2,342 кг. Модели внутри серии АР-С отличаются параметрами: частоты, коэффициент усиления, габариты, волновод, КСВН, масса. Общее для всех моделей АР-С: поляризация — линейная; материал — алюминий; покрытие — окраска.
Типовые задачи для серии АР-С: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Поляризация | линейная |
| Материал | алюминий |
| Покрытие | окраска |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Габариты, мм | Волновод | КСВН (тип.) | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM АР-WR187-10-С | 3,95-5,85 | 10 | 344,1×207,8×73,5 | WR187 | 1,2 | 0,668 |
| KADAMM АР-WR28-10-С | 26,5-40 | 10 | 63,9×40,2×24,4 | WR28 | 1,2 | 0,026 |
| KADAMM АР-WR284-13-С | 2,6-3,9 | 13 | 681,4×396,1×76,2 | WR284 | 1,5 | 2,342 |
Вопросы по серии
Общий диапазон серии АР-С — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-WR187-10-С», и количество.
К серии АР-С прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
