Серия KADAMM АР-СУ-КП: 32 модели, 900 МГц – 110 ГГц, соединители N.
О серии

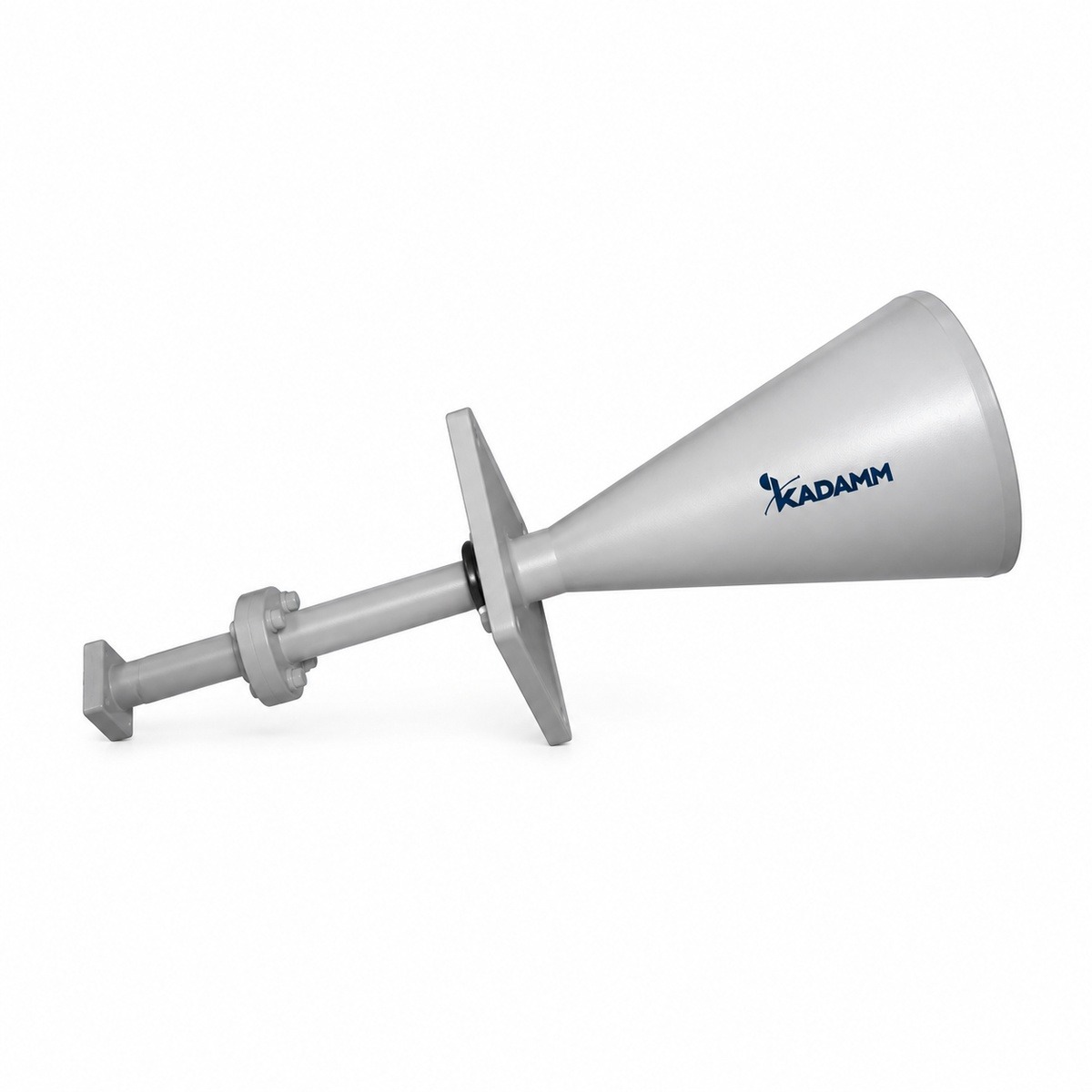

Изделия серии KADAMM АР-СУ-КП излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АР-СУ-КП: 32 модели, общий диапазон 900 МГц – 110 ГГц, соединители N.
По моделям KADAMM АР-СУ-КП: КСВН от 1,3 до 1,6. Модели внутри серии АР-СУ-КП отличаются параметрами: частоты, КСВН, соединители, эллиптичность, полоса, коэффициент усиления (по заказу).
Типовые задачи для серии АР-СУ-КП: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-СУ-КП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ | Волновод |
|---|---|---|---|---|---|---|---|
| KADAMM АР-1000/4000-10-N(р)-ЭКП | 1-4 | 1,6 | N (розетка) | ≤1,5 | 10% | 10 | — |
| KADAMM АР-10000/15000-20-SMA(р)-ЭКП | 10-15 | — | — | менее 1,6 | — | — | — |
| KADAMM АР-10000/15000-N(р)-ЭКП | 10-15 | 1,6 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR75 |
| KADAMM АР-10000/15000-ЭКП | 10-15 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR75 |
| KADAMM АР-12400/18000-SMA(р)-ЭКП | 12,4-18 | 1,6 | SMA (розетка) | ≤0,5 | ≤5% | 10/15 | WR62 |
| KADAMM АР-12400/18000-ЭКП | 12,4-18 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR62 |
| KADAMM АР-15000/22000-SMA(р)-ЭКП | 15-22 | 1,6 | SMA (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR51 |
| KADAMM АР-15000/22000-ЭКП | 15-22 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR51 |
| KADAMM АР-18000/26000-2,92(р)-ЭКП | 18-26 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR42 |
| KADAMM АР-18000/26000-ЭКП | 18-26 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR42 |
| KADAMM АР-2000/18000-16-SMA(р)-ЭКП | 2-18 | — | — | — | — | — | — |
| KADAMM АР-2100/2500-15-N(р)-ЭКП | 2,1-2,5 | — | — | менее 2,5 | — | — | — |
| KADAMM АР-22000/33000-2,92(р)-ЭКП | 22-33 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR34 |
| KADAMM АР-22000/33000-ЭКП | 22-33 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR34 |
| KADAMM АР-26500/40000-2,92(р)-ЭКП | 26,5-40 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR28 |
| KADAMM АР-26500/40000-ЭКП | 26,5-40 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR28 |
| KADAMM АР-33000/50000-ЭКП | 33-50 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR22 |
| KADAMM АР-4000/8000-10-N(р)-ЭКП | 4-8 | 1,6 | N (розетка) | ≤1,5 | 10% | 10 | — |
| KADAMM АР-4000/8000-12-ЭКП | 4-8 | — | SMA (розетка) | — | — | — | — |
| KADAMM АР-40000/60000-ЭКП | 40-60 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR19 |
| KADAMM АР-50000/75000-ЭКП | 50-75 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR15 |
| KADAMM АР-6000/18000-19-SMA(р)-ЭКП | 6-18 | — | — | — | — | — | — |
| KADAMM АР-60000/90000-ЭКП | 60-90 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR12 |
| KADAMM АР-7000/10000-N(р)-ЭКП | 7-10 | 1,5 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR112 |
| KADAMM АР-7000/10000-ЭКП | 7-10 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR112 |
| KADAMM АР-7050/10000-13-SMA(р)-ЭКП | 7,05-10 | — | — | менее 2 | — | — | — |
| KADAMM АР-75000/110000-ЭКП | 75-110 | 1,6 | волноводный | ≤1 | ≤5% | 10/15/20 | WR10 |
| KADAMM АР-8000/12400-N(р)-ЭКП | 8-12,4 | 1,5 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR90 |
| KADAMM АР-8000/12400-ЭКП | 8-12,4 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR90 |
| KADAMM АР-8000/18000-13-SMA(р)-ЭКП | 8-18 | — | — | — | — | — | — |
| KADAMM АР-8200/12400-20-SMA(р)-ЭКП | 8,2-12,4 | — | — | — | — | — | — |
| KADAMM АР-900/2250-13-N(р)-ЭКП | 0,9-2,25 | — | — | — | — | — | — |
Вопросы по серии
Общий диапазон серии АР-СУ-КП — 900 МГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-СУ-КП — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-1000/4000-10-N(р)-ЭКП», и количество.
Техническое описание серии АР-СУ-КП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
