Антенна: 10–40 ГГц, усиление 16–24 дБи.
Что представляет собой антенна

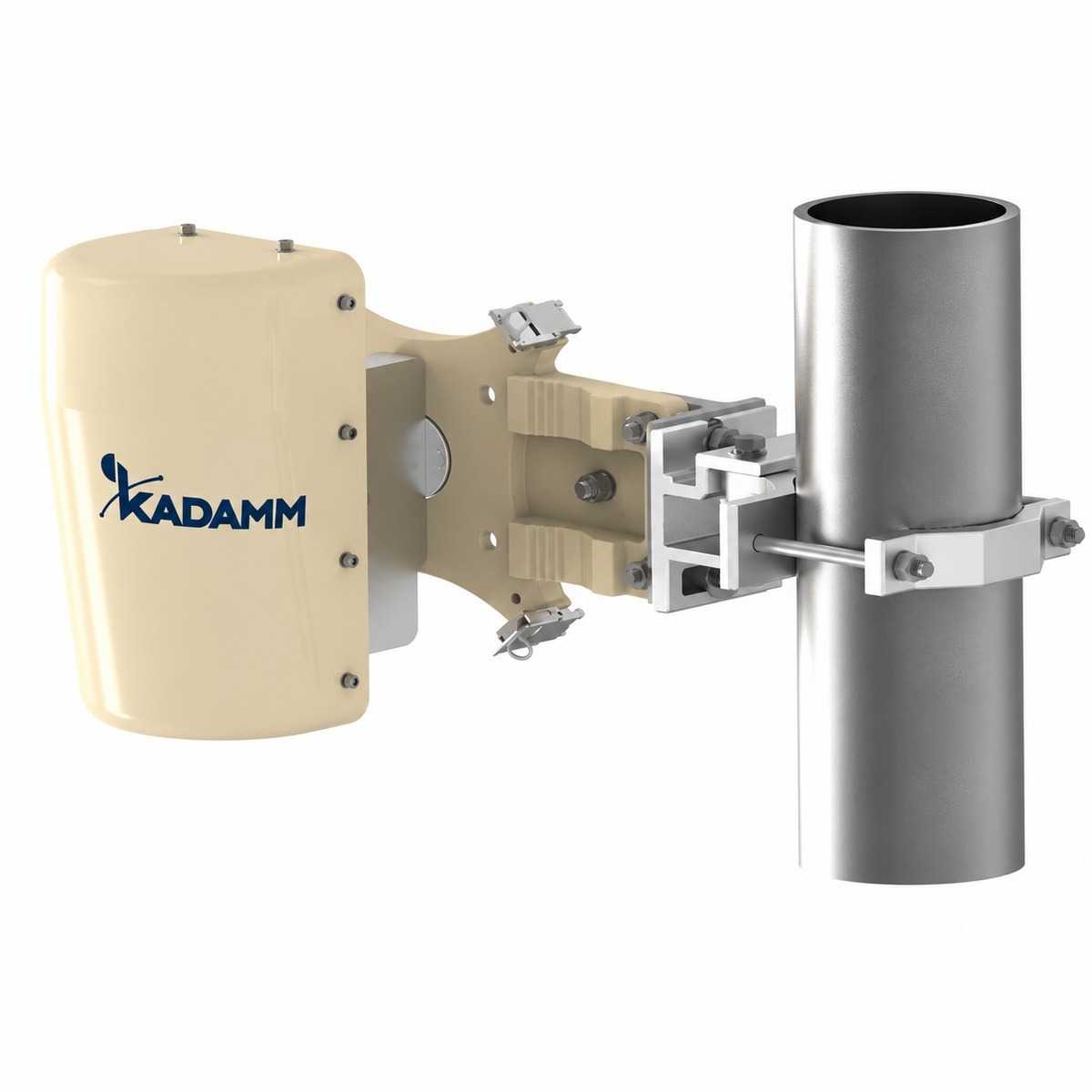

KADAMM MWS — антенна. Секторная рупорная антенна работает на базовой станции радиорелейной сети «точка — многоточка»: она обслуживает абонентские станции в своём секторе и отличается чистой диаграммой с малыми боковыми лепестками.
Усиление — 16–24 дБи. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Соответствие: SS3 — класс по стандарту ETSI задаёт огибающую диаграммы и подавление боковых лепестков, а значит — допустимую плотность линий на одном узле.
Электрические параметры тракта: КСВН не более 1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −45…+60 °C (MWS60 — −45…+55 °C).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM MWS и KADAMM ODU-A: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу MWS с запасом по краям.
Значение MWS по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование MWS с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны исполнений | 10,15–10,65; 24,25–27,5; 24,5–29,5; 38,6–40,0 ГГц |
| Поляризация | линейная, вертикальная или горизонтальная — по исполнению |
| Усиление | 16–24 дБи — по исполнению |
| Ширина ДН (азимут / угол места) | по исполнению, см. таблицу |
| Отношение вперёд / назад | 35–40 дБ |
| Кроссполяризационная развязка (XPD) | 25 дБ |
| КСВН | ≤1,5 |
| Подавление боковых лепестков | 35 дБ при 120° (MWS60-39V / H) |
| Рабочая мощность | 20 дБм |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | на трубу Ø51–114 мм (кроме MWS30-26H — уточняйте у менеджера) |
| Юстировка | MWS90: азимут грубо 360°, точно ±30°; угол места −30…+30°, точно ±15°; MWS60: азимут и угол места точно ±30° |
| Скорость ветра выживания / рабочая | MWS90 — 67 / 55 м/с; MWS60 — 58 м/с |
| Рабочая температура | −45…+60 °C (MWS60 — −45…+55 °C) |
| Материал | алюминий (MWS60 — белый) |
| Масса | MWS60 — 10,3 кг; остальные — уточняйте у менеджера |
| Волноводный интерфейс | по заказу |
Исполнения
| Артикул | Диапазон, ГГц | Поляризация | Усиление, дБи | Ширина ДН (азимут / угол места), ° | F/B, дБ | XPD, дБ | Габариты по чертежу, мм |
|---|---|---|---|---|---|---|---|
| MWS90-10V | 10,15–10,65 | вертикальная | 16 | 90 / 8 | 35 | 25 | A 394, B 310, C 581, D 136, E 281 |
| MWS90-27V | 24,5–29,5 | вертикальная | 18 | 90 / 6 | 35 | 25 | A 394, B 236, C 581, D 54, E 238 |
| MWS30-26H | 24,25–27,5 | горизонтальная | 18 | 30 / 10 | 35 | 25 | 120 × 43 × 100 |
| MWS60-39V | 38,6–40,0 | вертикальная | 24 | 60 / 1,8 | 40 | 25 | A 407, B 111, C 602, D 495, E 31, F 48,5, G 305 |
| MWS60-39H | 38,6–40,0 | горизонтальная | 24 | 60 / 1,8 | 40 | 25 | A 407, B 111, C 602, D 495, E 31, F 48,5, G 305 |
Стандарты
- ETSI EN 302 326-3 — документ, на который ссылается техническое описание MWS.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры MWS в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход MWS подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Перед заказом KADAMM MWS сверьте с проектом:
- Частоты оборудования — внутри 10–40 ГГц
- Климат площадки — в пределах −45…+60 °C (MWS60 — −45…+55 °C)
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения MWS после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление MWS включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание MWS и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM MWS и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора MWS пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM MWS | KADAMM ODU-A |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 10–40 ГГц | 10,7–11,7 ГГц |
| Усиление | 16–24 дБи | — |
| Поляризация | линейная, вертикальная или горизонтальная — по исполнению | вертикальная (предустановлена) |
| Масса | MWS60 — 10,3 кг; остальные — уточняйте у менеджера | — |
| Страница | Эта модель | Открыть |
