Рупорные антенны KADAMM в серии АР-СУ-ВКП: 61 модель, 750 МГц – 90 ГГц, соединители N.
750 МГц – 90 ГГц
Диапазон частот
61
Моделей в серии
N
Соединитель
О серии

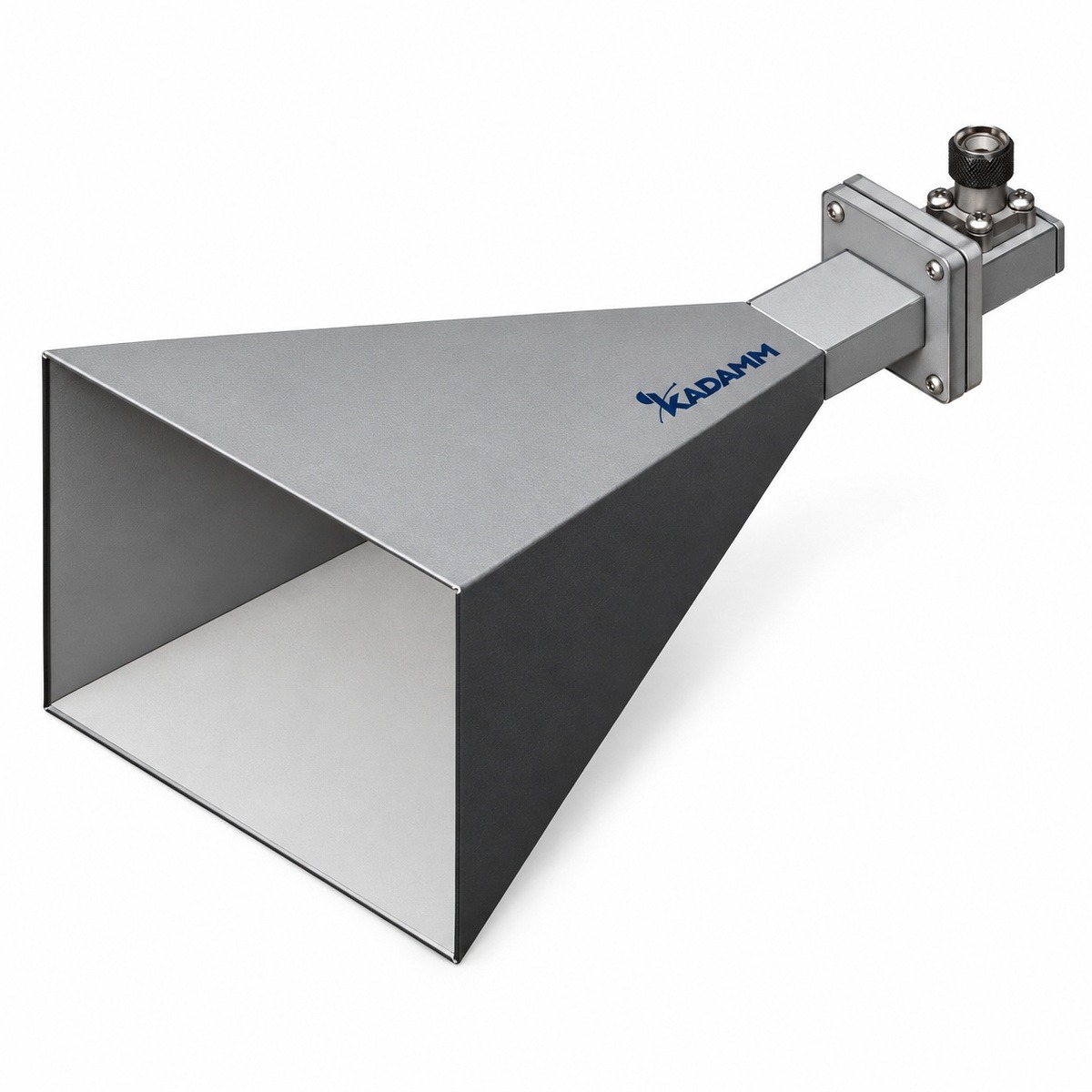

Рупорные антенны серии АР-СУ-ВКП излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АР-СУ-ВКП: 61 модель, общий диапазон 750 МГц – 90 ГГц, соединители N.
По моделям KADAMM АР-СУ-ВКП: усиление от 10 до 25 дБ. Модели внутри серии АР-СУ-ВКП отличаются параметрами: частоты, коэффициент усиления, соединители, габариты, волновод, материал.
Типовые задачи для серии АР-СУ-ВКП: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-СУ-ВКП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 750 МГц – 90 ГГцВесь диапазон серии АР-СУ-ВКП закрывают разные исполнения — полоса у каждого своя.
ЧастотыРабочая полоса модели АР-СУ-ВКП должна перекрывать все частоты тракта с запасом по краям.
Коэффициент усиленияКоэффициент усиления модели АР-СУ-ВКП выбирают по дальности трассы или требуемому уровню сигнала.
СоединителиСоединитель модели АР-СУ-ВКП подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.
ГабаритыГабариты модели АР-СУ-ВКП проверьте по месту установки заранее.
ВолноводСечение волновода у модели АР-СУ-ВКП выбирают по рабочему диапазону: у каждого сечения свой диапазон.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Волновод | Материал |
|---|---|---|---|---|---|---|
| KADAMM АР-WR112-10-N(р) | 6,57-9,99 | 10 | N (розетка) | 110×57×42 | WR112 | Al |
| KADAMM АР-WR112-15-N(р) | 6,57-9,99 | 15 | N (розетка) | 140×105×71 | WR112 | Al |
| KADAMM АР-WR112-20-N(р) | 6,57-9,99 | 20 | N (розетка) | 330×180×128 | WR112 | Al |
| KADAMM АР-WR12-17-1,0(р) | 60-90 | 17 | 1,0 мм-розетка | — | WR12 | медь |
| KADAMM АР-WR137-10-N(р) | 5,38-8,17 | 10 | N (розетка) | 123×67×52 | WR137 | Al |
| KADAMM АР-WR137-15-N(р) | 5,38-8,17 | 15 | N (розетка) | 158×122×84 | WR137 | Al |
| KADAMM АР-WR137-20-N(р) | 5,38-8,17 | 20 | N (розетка) | 338×197×153 | WR137 | Al |
| KADAMM АР-WR159-10-N(р) | 4,64-7,05 | 10 | N (розетка) | 150×83×63 | WR159 | Al |
| KADAMM АР-WR159-15-N(р) | 4,64-7,05 | 15 | N (розетка) | 180×141×97 | WR159 | Al |
| KADAMM АР-WR159-20-N(р) | 4,64-7,05 | 20 | N (розетка) | 450×245×175 | WR159 | Al |
| KADAMM АР-WR187-10-N(р) | 3,94-5,99 | 10 | N (розетка) | 164×98×73 | WR187 | Al |
| KADAMM АР-WR187-15-N(р) | 3,94-5,99 | 15 | N (розетка) | 214×169×119 | WR187 | Al |
| KADAMM АР-WR187-20-N(р) | 3,94-5,99 | 20 | N (розетка) | 494×280×212 | WR187 | Al |
| KADAMM АР-WR22-20-2,4(р) | 33-50 | 20 | 2,4 (розетка) | 96×35×26 | WR22 | медь |
| KADAMM АР-WR22-25-2,4(р) | 33-50 | 25 | 2,4 (розетка) | 236×66×46 | WR22 | медь |
| KADAMM АР-WR229-10-N(р) | 3,22-4,90 | 10 | N (розетка) | 185×113×88 | WR229 | Al |
| KADAMM АР-WR229-15-N(р) | 3,22-4,90 | 15 | N (розетка) | 245×205×145 | WR229 | Al |
| KADAMM АР-WR229-20-N(р) | 3,22-4,90 | 20 | N (розетка) | 585×345×264 | WR229 | Al |
| KADAMM АР-WR28-10-2,92(р) | 26,5-40,0 | 10 | 2,92 (розетка) | 56×17×12 | WR28 | медь |
| KADAMM АР-WR28-15-2,92(р) | 26,5-40,0 | 15 | 2,92 (розетка) | 61×26×19 | WR28 | медь |
| KADAMM АР-WR28-20-2,92(р) | 26,5-40,0 | 20 | 2,92 (розетка) | 116×47×33 | WR28 | медь |
| KADAMM АР-WR28-25-2,92(р) | 26,5-40,0 | 25 | 2,92 (розетка) | 266×80×56 | WR28 | медь |
| KADAMM АР-WR284-10-N(р) | 2,60-3,95 | 10 | N (розетка) | 222×144×114 | WR284 | Al |
| KADAMM АР-WR284-15-N(р) | 2,60-3,95 | 15 | N (розетка) | 302×275×190 | WR284 | Al |
| KADAMM АР-WR284-20-N(р) | 2,60-3,95 | 20 | N (розетка) | 772×476×346 | WR284 | Al |
| KADAMM АР-WR34-10-2,92(р) | 21,7-33,0 | 10 | 2,92 (розетка) | 62×20×14 | WR34 | медь |
| KADAMM АР-WR34-15-2,92(р) | 21,7-33,0 | 15 | 2,92 (розетка) | 67×32×22 | WR34 | медь |
| KADAMM АР-WR34-20-2,92(р) | 21,7-33,0 | 20 | 2,92 (розетка) | 137×54×42 | WR34 | медь |
| KADAMM АР-WR34-25-2,92(р) | 21,7-33,0 | 25 | 2,92 (розетка) | 327×92×70 | WR34 | медь |
| KADAMM АР-WR340-10-N(р) | 2,17-3,30 | 10 | N (розетка) | 245×165×125 | WR340 | Al |
| KADAMM АР-WR340-15-N(р) | 2,17-3,30 | 15 | N (розетка) | 335×296×215 | WR340 | Al |
| KADAMM АР-WR42-10-2,92(р) | 17,6-26,7 | 10 | 2,92 (розетка) | 70×24×17 | WR42 | медь |
| KADAMM АР-WR42-15-2,92(р) | 17,6-26,7 | 15 | 2,92 (розетка) | 70×39×27 | WR42 | медь |
| KADAMM АР-WR42-20-2,92(р) | 17,6-26,7 | 20 | 2,92 (розетка) | 150×70×49 | WR42 | медь |
| KADAMM АР-WR42-25-2,92(р) | 17,6-26,7 | 25 | 2,92 (розетка) | 375×120×85 | WR42 | медь |
| KADAMM АР-WR430-10-N(р) | 1,72-2,61 | 10 | N (розетка) | 310×209×154 | WR430 | Al |
| KADAMM АР-WR430-15-N(р) | 1,72-2,61 | 15 | N (розетка) | 410×380×265 | WR430 | Al |
| KADAMM АР-WR430-20-SMA(р) | 1,70-2,60 | 20 | SMA-розетка | — | WR430 | алюминий |
| KADAMM АР-WR51-10-SMA(р) | 14,5-22,0 | 10 | SMA (розетка) | 77×30×20 | WR51 | медь |
| KADAMM АР-WR51-15-SMA(р) | 14,5-22,0 | 15 | SMA (розетка) | 82×47×33 | WR51 | медь |
| KADAMM АР-WR51-20-SMA(р) | 14,5-22,0 | 20 | SMA (розетка) | 167×80×56 | WR51 | медь |
| KADAMM АР-WR51-25-SMA(р) | 14,5-22,0 | 25 | SMA (розетка) | 427×134×104 | WR51 | медь |
| KADAMM АР-WR510-10-N(р) | 1,45-2,20 | 10 | N (розетка) | 365×249×184 | WR510 | Al |
| KADAMM АР-WR510-15-N(р) | 1,45-2,20 | 15 | N (розетка) | 485×456×316 | WR510 | Al |
| KADAMM АР-WR62-10-SMA(р) | 11,9-18,0 | 10 | SMA (розетка) | 82×37×27 | WR62 | Al |
| KADAMM АР-WR62-15-SMA(р) | 11,9-18,0 | 15 | SMA (розетка) | 107×57×40 | WR62 | Al |
| KADAMM АР-WR62-20-SMA(р) | 11,9-18,0 | 20 | SMA (розетка) | 177×93×72 | WR62 | Al |
| KADAMM АР-WR62-25-SMA(р) | 11,9-18,0 | 25 | SMA (розетка) | 547×175×120 | WR62 | Al |
| KADAMM АР-WR650-10-N(р) | 1,13-1,73 | 10 | N (розетка) | 430×315×235 | WR650 | Al |
| KADAMM АР-WR650-15-N(р) | 1,13-1,73 | 15 | N (розетка) | 580×550×380 | WR650 | Al |
| KADAMM АР-WR75-10-N(р) | 9,84-15,0 | 10 | N (розетка) | 88×40×29 | WR75 | Al |
| KADAMM АР-WR75-15-N(р) | 9,84-15,0 | 15 | N (розетка) | 106×68×47 | WR75 | Al |
| KADAMM АР-WR75-20-N(р) | 9,84-15,0 | 20 | N (розетка) | 233×115×83 | WR75 | Al |
| KADAMM АР-WR75-25-N(р) | 9,84-15,0 | 25 | N (розетка) | 582×200×155 | WR75 | Al |
| KADAMM АР-WR770-10-N(р) | 0,96-1,46 | 10 | N (розетка) | 466×400×280 | WR770 | Al |
| KADAMM АР-WR770-15-N(р) | 0,96-1,46 | 15 | N (розетка) | 766×700×480 | WR770 | Al |
| KADAMM АР-WR90-10-N(р) | 8,20-12,40 | 10 | N (розетка) | 85×47×37 | WR90 | Al |
| KADAMM АР-WR90-15-N(р) | 8,20-12,40 | 15 | N (розетка) | 115×81×56 | WR90 | Al |
| KADAMM АР-WR90-20-N(р) | 8,20-12,40 | 20 | N (розетка) | 255×138×107 | WR90 | Al |
| KADAMM АР-WR90-25-N(р) | 8,20-12,40 | 25 | N (розетка) | 775×250×180 | WR90 | Al |
| KADAMM АР-WR975-15-N(р) | 0,75-1,15 | 15 | N (розетка) | 860×850×580 | WR975 | Al |
Вопросы по серии
В каком диапазоне работает серия KADAMM АР-СУ-ВКП?
Общий диапазон серии АР-СУ-ВКП — 750 МГц – 90 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM АР-СУ-ВКП?
В серии АР-СУ-ВКП — N. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM АР-СУ-ВКП?
Назовите артикул исполнения из таблицы, например «KADAMM АР-WR112-10-N(р)», и количество.
Какие документы есть на серию KADAMM АР-СУ-ВКП?
Техническое описание серии АР-СУ-ВКП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
