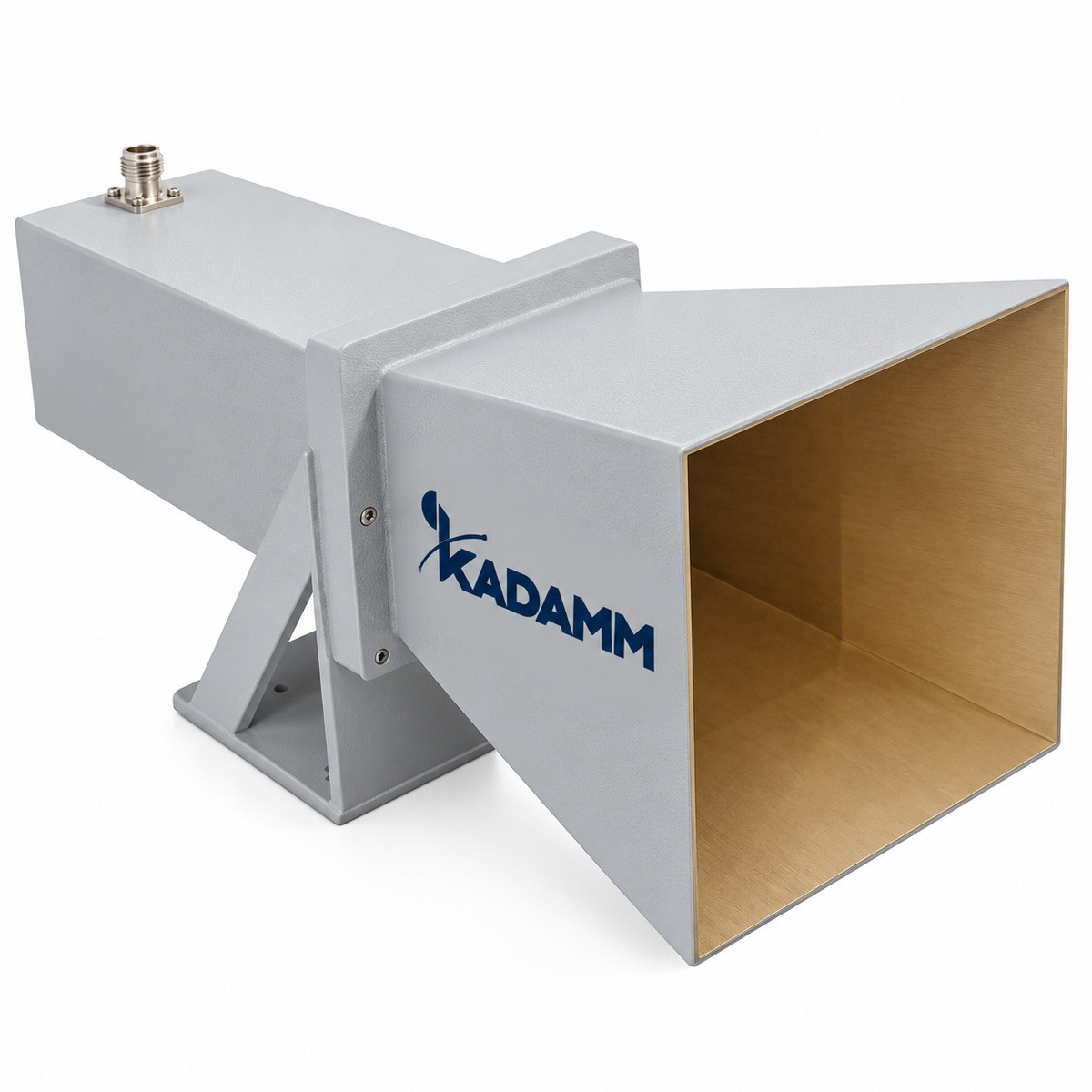

KADAMM АР-2КП-СДП — серия производства KADAMM (КАДАММ): 8 моделей, 2 – 8 ГГц, соединители N.
О серии
Рупорные антенны серии АР-2КП-СДП излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-2КП-СДП — 8 моделей, общий диапазон 2 – 8 ГГц, соединители N.
По моделям KADAMM АР-2КП-СДП: КСВН от 1,5 до 2; усиление от 10 до 20 дБ. Исполнения АР-2КП-СДП различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, габариты, эллиптичность.
Где применяют KADAMM АР-2КП-СДП: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-2КП-СДП.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-2000/6000-10-SMA(р)-ДКП-П | 2-6 | 10 | — | SMA (розетка) | 140,4×140,4×223,6 | менее 2 | — | — | двойная круговая |
| KADAMM АР-2000/6000-13-N(р)-ДКП-П | 2-6 | 13 | — | N (розетка) | 249,0×241,7×250,9 | — | — | — | двойная круговая |
| KADAMM АР-2000/6000-15-N(р)-ДКП-П | 2-6 | 15 | 2 | N (розетка) | 244,9×244,9×344,0 | менее 2 | — | — | двойная круговая |
| KADAMM АР-2600/4000-10-N(р)-ДКП-П | 2,6-4 | 10-20 | 1,5 | N (розетка) | 400×170×170 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-3500/5000-10-N(р)-ДКП-П | 3,5-5 | 10-20 | 1,5 | N (розетка) | 350×140×140 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-4000/6000-10-N(р)-ДКП-П | 4,0-6 | 10-20 | 1,5 | N (розетка) | 300×110×110 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-4500/7000-10-N(р)-ДКП-П | 4,5-7 | 10-20 | 1,5 | N (розетка) | 280×100×100 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-5000/8000-10-N(р)-ДКП-П | 5-8 | 10-20 | 1,5 | N (розетка) | 260×90×90 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
Вопросы по серии
Общий диапазон серии АР-2КП-СДП — 2 – 8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-2КП-СДП — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-2000/6000-10-SMA(р)-ДКП-П», и количество.
Техническое описание серии АР-2КП-СДП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
