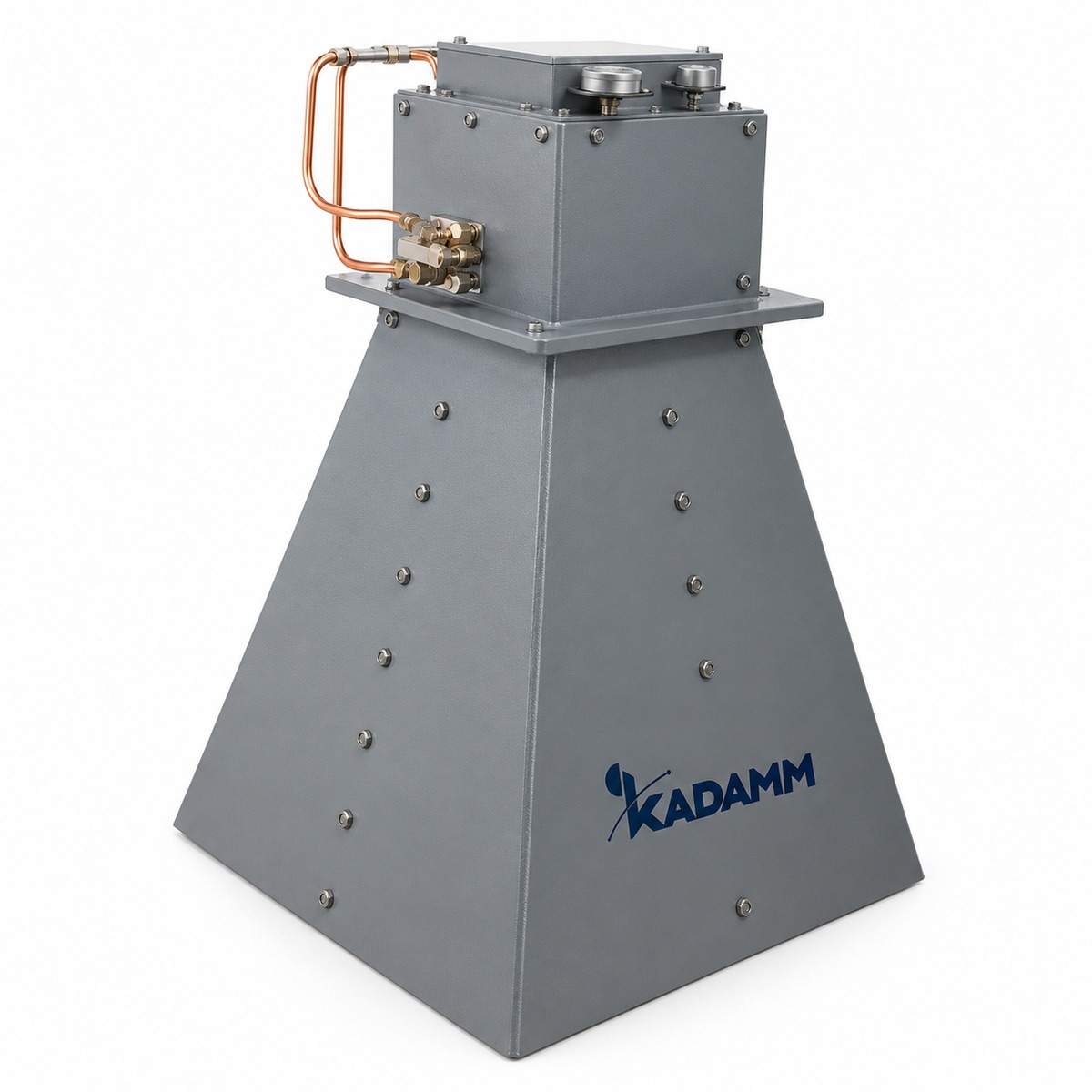

KADAMM АРГ-4Г-2П — серия производства KADAMM (КАДАММ): 34 модели, 100 МГц – 54 ГГц, соединители SMA.
О серии
Изделия серии KADAMM АРГ-4Г-2П излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АРГ-4Г-2П — 34 модели, общий диапазон 100 МГц – 54 ГГц, соединители SMA.
По моделям KADAMM АРГ-4Г-2П: КСВН от 1,3 до 3; усиление от 5 до 25 дБ; мощность от 10 до 500 Вт; масса от 0,036 до 36,659 кг. Модели внутри серии АРГ-4Г-2П отличаются параметрами: частоты, коэффициент усиления, мощность, КСВН, соединители, габариты.
Типовые задачи для серии АРГ-4Г-2П: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АРГ-4Г-2П.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Поляризация | Масса, кг | Покрытие |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-100/1000-4-N(р)-2П | 0,1-1 | 5-19 | — | 3 | N (розетка) | 1651 | — | — | — |
| KADAMM АРГ-1000/10000-10-N(р)-2П | 1-10 | 10 | 300 (непрерывная), 500 (импульсная) | 1,5 | N (розетка) | 114×114×109 | две оси | 0,953 | окраска |
| KADAMM АРГ-1000/12000-12-SMA(р)-2П | 1-12 | 12 | 50 | 1,3 | SMA (розетка) | 228,2×161,8×167,6 | две оси | 1,071 | окраска |
| KADAMM АРГ-1000/18000-25-SMA(р)-2П | 1-18 | 25 | 50 | — | SMA (розетка) | Ø1260,0×584,0 | две линейные ортогональные | 36,659 | окраска |
| KADAMM АРГ-1000/30000-15-3,5(р)-2П | 1-30 | 15 | 50 | — | 3,5 (розетка) | Ø177,8×172,5 | две оси | 1,037 | — |
| KADAMM АРГ-1000/4000-N(р)-2П | 1-4 | 6-10 | — | 2,5 | N (розетка) | 280 | — | — | — |
| KADAMM АРГ-1500/20000-15-SMA(р)-2П-К | 1,5-20 | 15 | 50 | 1,5 | SMA (розетка) | 253×Ø124,1 | две оси | 0,496 | окраска |
| KADAMM АРГ-18000/40000-15-2,4(р)-2П | 18-40 | 15 | — | — | 2,4 (розетка) | 63,5×35,2×35,2 | две оси | 0,052 | — |
| KADAMM АРГ-18000/40000-15-2,92(р)-2П | 18-40 | 15 | — | — | 2,92 (розетка) | 62,9×37×37,8 | две линейные ортогональные | 0,047 | окраска |
| KADAMM АРГ-18000/40000-16-2,92(р)-2П | 18-40 | 14-17 | — | 2,5 | 2,92 (розетка) | Ø63x146 | — | — | — |
| KADAMM АРГ-18000/40000-18-2,92(р)-2П | 18-40 | 18 | 10 | — | 2,92 (розетка) | 106,3×60,7×60,7 | две линейные ортогональные | 0,093 | окраска |
| KADAMM АРГ-18000/54000-15-2,4(р)-2П | 18-54 | 15 | — | — | 2,4 (розетка) | 67,2×61,3×61,3 | две линейные ортогональные | 0,091 | окраска |
| KADAMM АРГ-2000/18000-10-SMA(р)-2П | 2-18 | 10 | 50 | — | SMA (розетка) | 104,2×90×90 | две линейные ортогональные | 0,148 | окраска |
| KADAMM АРГ-2000/18000-12-SMA(р)-2П-К | 2-18 | 12 | 50 | 1,5 | SMA (розетка) | 291,2×Ø140 | две оси | 0,589 | окраска |
| KADAMM АРГ-2000/18000-14-SMA(р)-2П | 2-18 | 14 | 300 | — | SMA (розетка) | 134,3×106,2×106,2 (±2) | две линейные ортогональные | 0,415 | окраска |
| KADAMM АРГ-2000/18000-15-SMA(р)-2П | 2-18 | 15 | — | — | SMA (розетка) | 141,16×141,16×207 | две оси | 0,287 | — |
| KADAMM АРГ-2000/18000-15-SMA(р)-2П-К | 2-18 | 15 | — | — | SMA (розетка) | 201,0Ø107,8 | две линейные ортогональные | 0,369 | — |
| KADAMM АРГ-2000/18000-6-SMA(р)-2П | 2-18 | 6-16 | — | 2,5 | SMA (розетка) | 120 | — | — | — |
| KADAMM АРГ-2000/18000-8-SMA(р)-2П-К | 2-18 | 8-24 | — | 2,5 | SMA (розетка) | 276×147×147 | две линейные ортогональные | 0,945 | окраска |
| KADAMM АРГ-2000/8000-13-SMA(р)-2П-К | 2-8 | 13 | 50 | — | SMA (розетка) | Ø245,50×282,9 | две линейные ортогональные | 1,179 | окраска |
| KADAMM АРГ-23000/43000-20-2,92(р)-2П-К | 23-43 | 20 | — | — | 2,92 (розетка) | 169,3×61,7×61,7 | две линейные ортогональные | 0,061 | окраска |
| KADAMM АРГ-26000/40000-18-2,92(р)-2П | 26-40 | 18-20 | — | 2,5 | 2,92 (розетка) | Ø46,5x135 | — | — | — |
| KADAMM АРГ-3000/6000-14-SMA(р)-2П | 3-6 | 14 | 50 (непрерывная), 100 (импульсная) | — | SMA (розетка) | 395,8×218,0×228,13 | две линейные ортогональные | 4,366 | окраска |
| KADAMM АРГ-4000/12000-10-SMA(р)-2П | 4-12 | 10 | — | 1,5 | SMA (розетка) | 152×62,6×78,4 | две оси | 0,242 | окраска |
| KADAMM АРГ-4000/40000-10-2,92(р)-2П-К | 4-40 | 10 | 20 (непрерывная), 40 (импульсная) | — | 2,92 (розетка) | Ø70,24mm128,95 | две линейные ортогональные | 0,121 | окраска |
| KADAMM АРГ-6000/18000-12-SMA(р)-2П | 6-18 | 12 | — | — | SMA (розетка) | 74×43×43 | две линейные ортогональные | 0,088 | окраска |
| KADAMM АРГ-6000/18000-17-SMA(р)-2П-К | 6-18 | 17 | — | — | SMA (розетка) | 237,2×132×132 | две линейные ортогональные | 0,334 | окраска |
| KADAMM АРГ-6000/18000-20-2,92(р)-2П-К | 6-18 | 20 | 20 | — | 2,92 (розетка) | 235,5Ø125,2 | две линейные ортогональные | 0,456 | окраска чёрная |
| KADAMM АРГ-6000/24500-12-SMA(р)-2П | 6-24,5 | 12 | — | 1,3 | SMA (розетка) | 81,5×42×42 | две оси | 0,036 | окраска |
| KADAMM АРГ-800/12000-11-SMA(р)-2П | 0,8-12 | 11 | — | — | SMA (розетка) | 443,5×328,8×328,8 | две линейные ортогональные | 4,451 | окраска |
| KADAMM АРГ-800/18000-12-SMA(р)-2П | 0,8-18 | 12 | 50 | — | SMA (розетка) | 202×202×216 | две линейные ортогональные | 1,896 | окраска |
| KADAMM АРГ-800/18000-12-SMA(р)-2П-К | 0,8-18 | 12 | 50 | — | SMA (розетка) | 295Ф198 | две линейные ортогональные | 2,6 | окраска чёрная |
| KADAMM АРГ-800/4000-6-N(р)-2П | 0,8-4 | 6-10 | — | 2,5 | N (розетка) | 250 | — | — | — |
| KADAMM АРГ-8000/40000-2,92(р)-2П | 8-40 | 6-13 | — | 3 | 2,92 (розетка) | 54 | — | — | — |
Вопросы по серии
Общий диапазон серии АРГ-4Г-2П — 100 МГц – 54 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АРГ-4Г-2П — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АРГ-100/1000-4-N(р)-2П», и количество.
К серии АРГ-4Г-2П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
