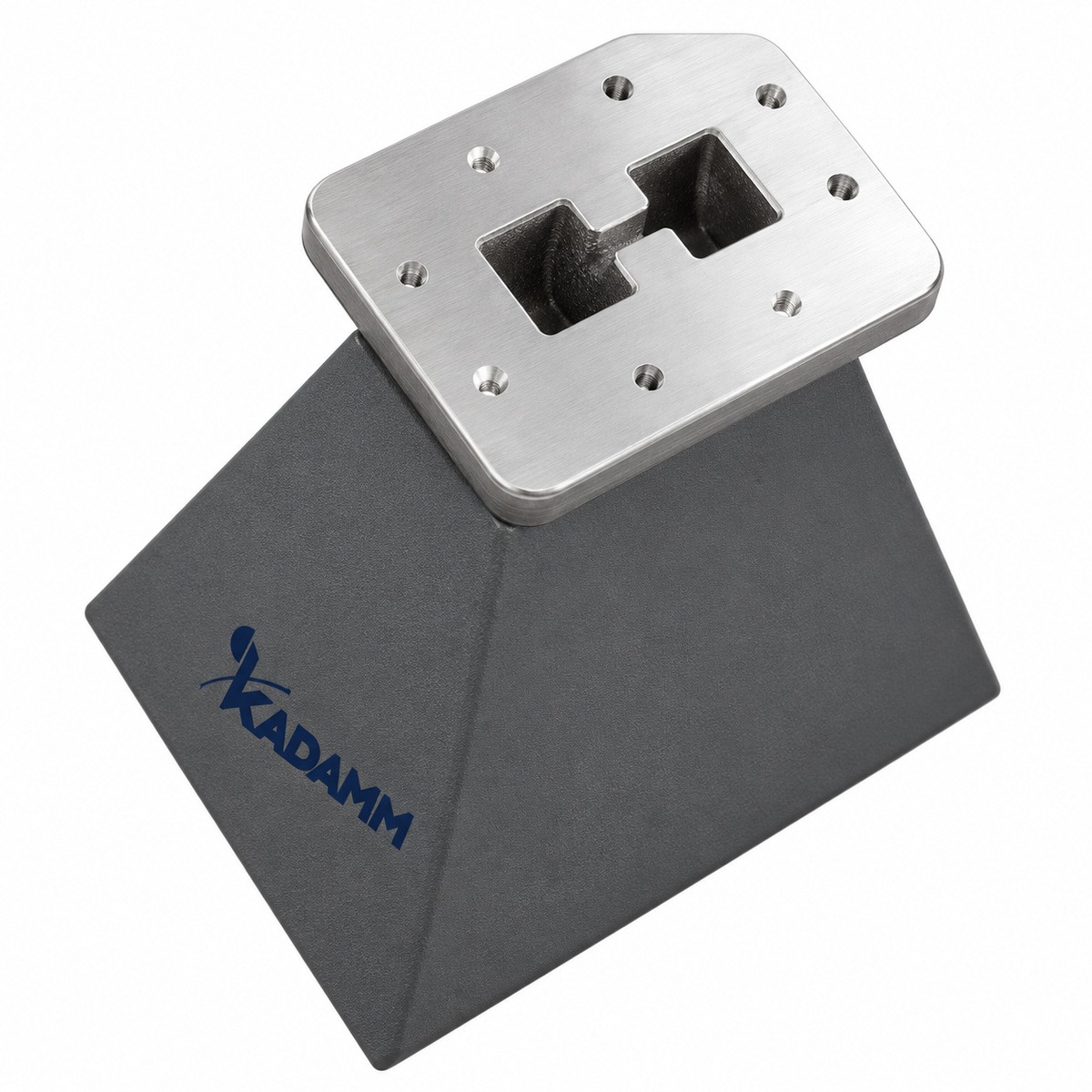

Рупорные антенны KADAMM в серии АРГ-О: 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии
Рупорные антенны серии АРГ-О излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АРГ-О: 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
По моделям KADAMM АРГ-О: КСВН от 2 до 2,5; усиление от 5 до 12 дБ. Модели внутри серии АРГ-О отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, волновод, материал.
Типовые задачи для серии АРГ-О: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АРГ-О выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Волновод | Материал | Луч, ° |
|---|---|---|---|---|---|---|---|
| KADAMM АРГ-11000/26500-10-SMA(р) | 11,0-26,5 | 8-12 | 2 | SMA (розетка) | WRD110 | медь | 30°-60° |
| KADAMM АРГ-1500/3600-10-N(р) | 1,5-3,6 | 8-12 | 2 | N (розетка) | WRD1500 | Al | 30°-60° |
| KADAMM АРГ-18000/40000-10-2,92(р) | 18,0-40,0 | 8-12 | 2,5 | 2,92 (розетка) | WRD180 | медь | 30°-60° |
| KADAMM АРГ-2000/4800-10-N(р) | 2,0-4,8 | 8-12 | 2 | N (розетка) | WRD20 | Al | 30°-60° |
| KADAMM АРГ-2600/7800-10-N(р) | 2,6-7,8 | 8-12 | 2 | N (розетка) | WRD250 | Al | 30°-60° |
| KADAMM АРГ-3500/8200-10-N(р) | 3,5-8,2 | 8-12 | 2 | N (розетка) | WRD350 | Al | 30°-60° |
| KADAMM АРГ-4750/11000-10-N(р) | 4,75-11,0 | 8-12 | 2 | N (розетка) | WRD475 | Al | 30°-60° |
| KADAMM АРГ-5000/18000-10-SMA(р) | 5,0-18,0 | 8-12 | 2 | SMA (розетка) | WRD500 | Al | 30°-60° |
| KADAMM АРГ-5800/16000-10-SMA(р) | 5,8-16,0 | 8-12 | 2 | SMA (розетка) | WRD580 | Al | 30°-60° |
| KADAMM АРГ-6500/18000-10-SMA(р) | 6,5-18,0 | 8-12 | 2 | SMA (розетка) | WRD650 | Al | 30°-60° |
| KADAMM АРГ-7000/18500-10-SMA(р) | 7,0-18,5 | 8-12 | 2 | SMA (розетка) | WRD700 | Al | 30°-60° |
| KADAMM АРГ-7500/18000-10-SMA(р) | 7,5-18,0 | 8-12 | 2 | SMA (розетка) | WRD750 | Al | 30°-60° |
| KADAMM АРГ-840/2000-10-N(р) | 0,84-2,0 | 5-12 | 2 | N (розетка) | WRD84 | Al | 30°-70° |
Вопросы по серии
Общий диапазон серии АРГ-О — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АРГ-О — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АРГ-11000/26500-10-SMA(р)», и количество.
Техническое описание серии АРГ-О и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
