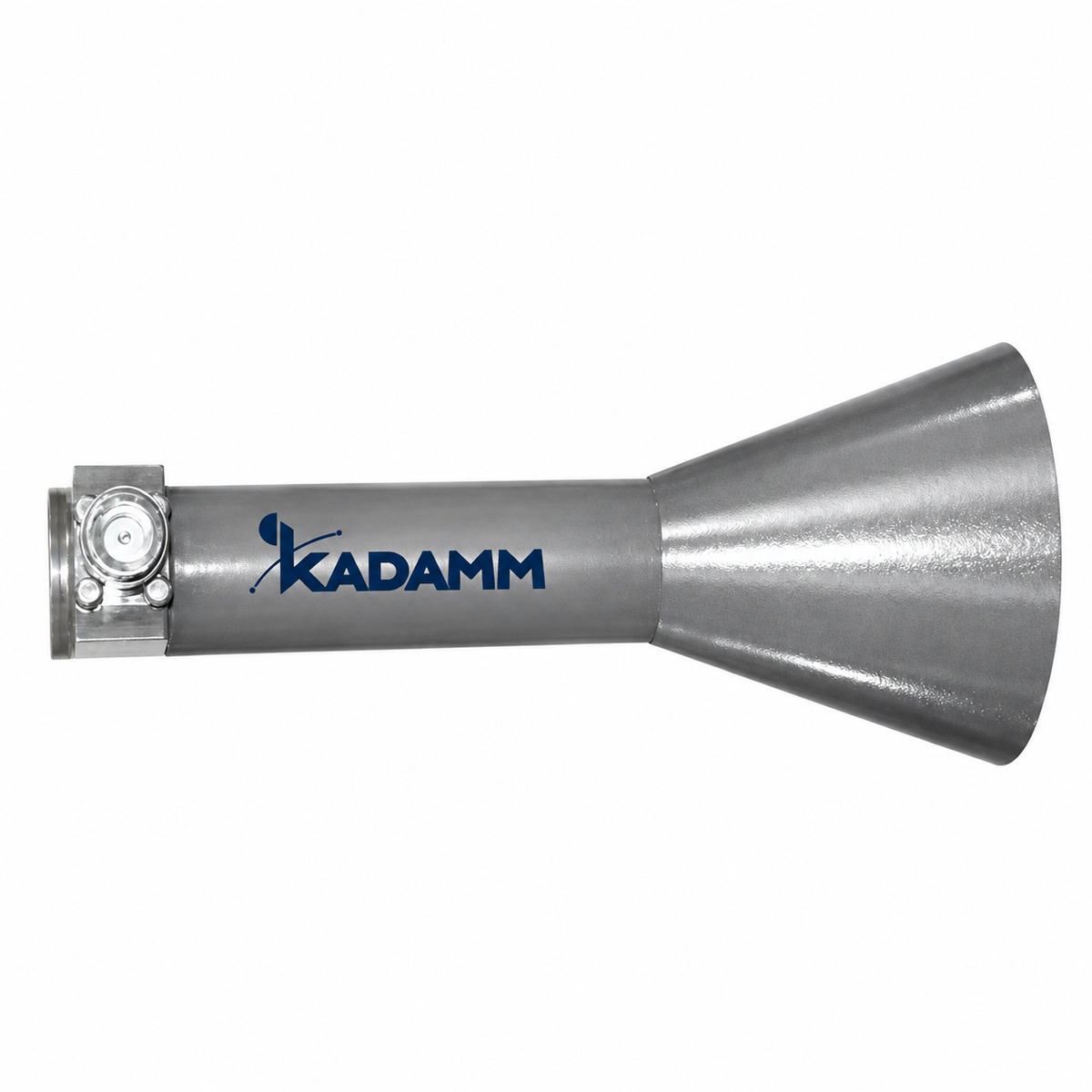

Рупорные антенны круговой поляризации (конические) KADAMM АР-КП

Name: Рупорные антенны круговой поляризации (конические) KADAMM АР-КП
Brand: КАДАММ
SKU: KADAMM АР-КП

Производитель:КАДАММ

Артикул: KADAMM АР-КП

Техническое описание серии KADAMM АР-КП

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Рупорные антенны

Рупорные антенны KADAMM в серии АР-КП: 15 моделей, 5 – 110 ГГц, соединители N.

Рупорные антенны круговой поляризации (конические) KADAMM АР-КП

5 – 110 ГГц

Диапазон частот

Моделей в серии

Соединитель

О серии

Изделия серии KADAMM АР-КП излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АР-КП: 15 моделей, общий диапазон 5 – 110 ГГц, соединители N.

По моделям KADAMM АР-КП: КСВН от 1,5 до 2,5; усиление от 10 до 25 дБ. Модели внутри серии АР-КП отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, эллиптичность, полоса.

Типовые задачи для серии АР-КП: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-КП выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 5 – 110 ГГцВесь диапазон серии АР-КП закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель АР-КП, сверьте её полосу с крайними частотами вашей системы.

Коэффициент усиленияКоэффициент усиления модели АР-КП выбирают по дальности трассы или требуемому уровню сигнала.

КСВНЧем ниже КСВН модели АР-КП, тем меньше отражений и неравномерность в тракте.

СоединителиСоединитель модели АР-КП подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Ку, дБ	КСВН	Соединитель	Эллипт., дБ	Полоса	Коэффициент усиления (по заказу), дБ
KADAMM АР-10000/15000-N(р)-КП	10-15	10-20	1,6	N (розетка)	≤0,5 ≤2	≤5% ≤15%	10-20
KADAMM АР-12400/18000-SMA(р)-КП	12,4-18	10-20	1,6	SMA (розетка)	≤0,5 ≤2	≤5% ≤15%	10-20
KADAMM АР-15000/22000-2,92(р)-КП	15-22	10-25	1,6	2,92 (розетка)	≤0,5 ≤2 ≤2	≤5% ≤15% ≤15%	10-25
KADAMM АР-15000/22000-SMA(р)-КП	15-22	10-25	1,6	SMA (розетка)	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-18000/40000-12-2,92(р)-КП	18-40	12	—	—	—	—	—
KADAMM АР-22000/33000-2,92(р)-КП	22-33	10-25	1,6	2,92 (розетка)	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-26500/40000-2,92(р)-КП	26,5-40	10-25	1,6	2,92 (розетка)	≤0,5 ≤2 ≤3	≤5% ≤15% ≤15%	10-25
KADAMM АР-33000/50000-КП	33-50	10-25	1,5	FUGP400	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-40000/60000-КП	40-60	10-25	1,5	FUGP500	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-5000/8000-N(р)-КП	5-8	10-20	1,5 ≤1,6 ≤1,8 ≤2 ≤2,5	N (розетка)	≤0,5 ≤1 ≤2,5 ≤3,5 ≤4	≤5% ≤10% ≤20% ≤40% ≤67%	10-20
KADAMM АР-50000/75000-КП	50-75	10-25	1,5	FUGP620	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-60000/90000-КП	60-90	10-25	1,5	FUGP740	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-7000/10000-N(р)-КП	7-10	10-20	1,5 ≤1,8	N (розетка)	≤0,5 ≤2	≤5% ≤15%	10-20
KADAMM АР-75000/110000-КП	75-110	10-25	1,6	FUGP900	≤0,5 ≤2	≤5% ≤15%	10-25
KADAMM АР-8000/12400-N(р)-КП	8-12,4	10-20	1,5	N (розетка)	≤0,5 ≤2	≤5% ≤15%	10-20

Вопросы по серии

В каком диапазоне работает серия KADAMM АР-КП?

Общий диапазон серии АР-КП — 5 – 110 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АР-КП?

В серии АР-КП — N. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АР-КП?

Назовите артикул исполнения из таблицы, например «KADAMM АР-10000/15000-N(р)-КП», и количество.

Какие документы есть на серию KADAMM АР-КП?

К серии АР-КП прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.
