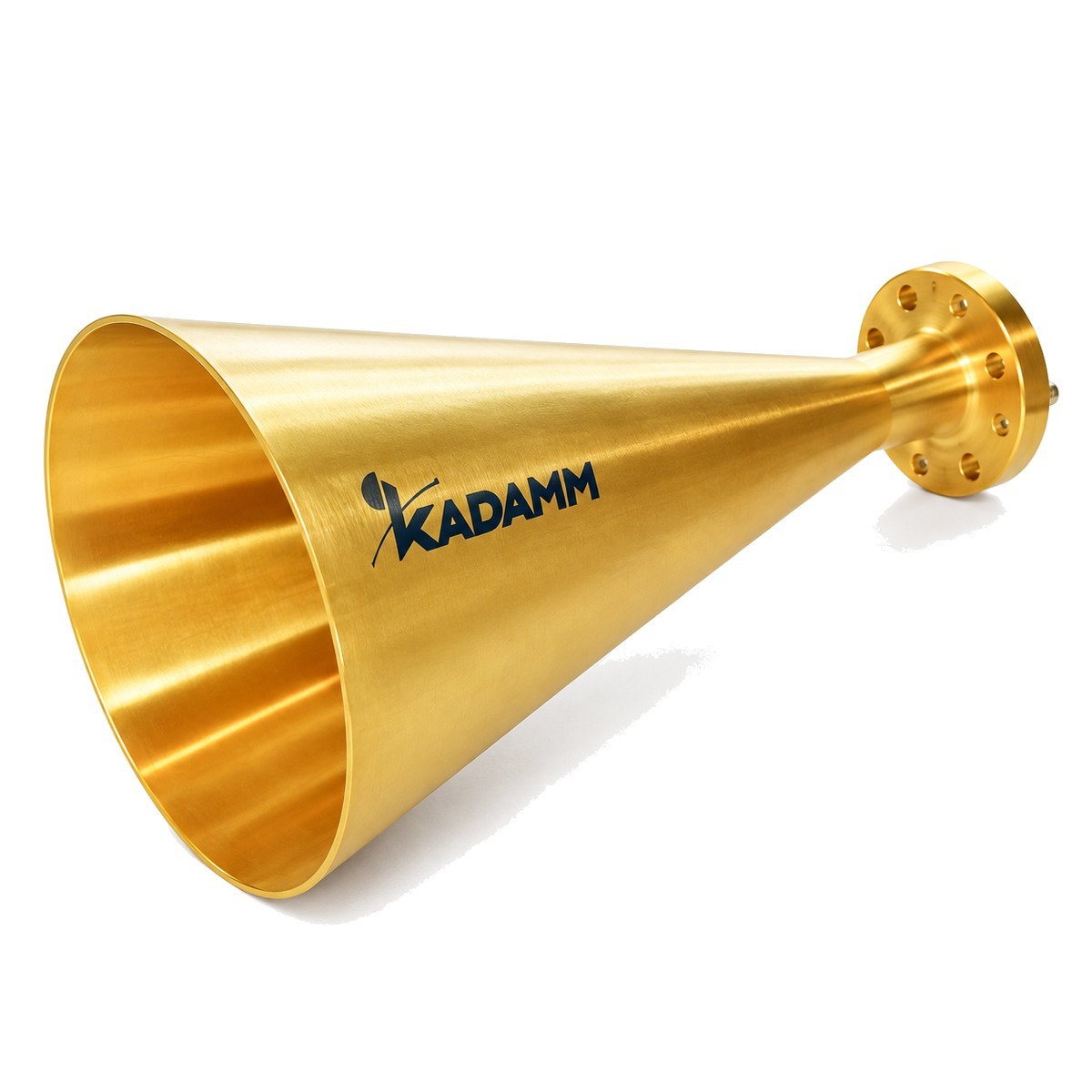

KADAMM АР-К — серия производства KADAMM (КАДАММ): 26 моделей, 2,07 – 116 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM АР-К излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-К — 26 моделей, общий диапазон 2,07 – 116 ГГц, соединители по таблице исполнений.
По моделям KADAMM АР-К: усиление от 10 до 25 дБ. Модели внутри серии АР-К отличаются параметрами: частоты, усиление, соединители. Общее для всех моделей АР-К: КСВН, не более — 1,25.
Типовые задачи для серии АР-К: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-К.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,25 |
Исполнения серии
| Артикул | Частоты, ГГц | Усиление, дБ | Соединитель |
|---|---|---|---|
| KADAMM АР-104-X | 9,97–13,7 | 15, 18, 20, 22 | C104 |
| KADAMM АР-120-X | 11,6–15,9 | 15, 18, 20, 22 | C120 |
| KADAMM АР-140-X | 13,4–18,4 | 18, 20, 22, 25 | C140 |
| KADAMM АР-165-X | 15,9–22,8 | 18, 20, 22, 25 | C165 |
| KADAMM АР-190-X | 18,2–24,9 | 18, 20, 22, 25 | C190 |
| KADAMM АР-22-X | 2,07–2,83 | 10, 12, 15, 18 | C22 |
| KADAMM АР-220-X | 21,2–29,1 | 18, 20, 22, 25 | C220 |
| KADAMM АР-25-X | 2,42–3,31 | 10, 12, 15, 18 | C25 |
| KADAMM АР-255-X | 24,3–33,2 | 18, 20, 22, 25 | C255 |
| KADAMM АР-290-X | 28,3–38,8 | 18, 20, 22, 25 | C290 |
| KADAMM АР-30-X | 2,83–3,88 | 10, 12, 15, 18 | C30 |
| KADAMM АР-330-X | 31,8–43 | 18, 20, 22, 25 | C330 |
| KADAMM АР-35-X | 3,13–4,54 | 10, 12, 15, 18 | C35 |
| KADAMM АР-380-X | 36,4–49,8 | 18, 20, 22, 25 | C380 |
| KADAMM АР-40-X | 3,89–5,33 | 12, 15, 18, 20 | C40 |
| KADAMM АР-430-X | 42,4–58,1 | 18, 20, 22, 25 | C430 |
| KADAMM АР-48-X | 4,54–6,23 | 12, 15, 18, 20 | C48 |
| KADAMM АР-495-X | 46,3–63,5 | 18, 20, 22, 25 | C495 |
| KADAMM АР-56-X | 5,3–7,27 | 12, 15, 18, 20 | C56 |
| KADAMM АР-580-X | 56,6–77,5 | 18, 20, 22, 25 | C580 |
| KADAMM АР-65-X | 6,21–8,51 | 12, 15, 18, 20 | C65 |
| KADAMM АР-660-X | 63,5–87,2 | 18, 20, 22, 25 | C660 |
| KADAMM АР-76-X | 7,27–9,97 | 15, 18, 20, 22 | C76 |
| KADAMM АР-765-X | 72,7–99,7 | 18, 20, 22, 25 | C765 |
| KADAMM АР-89-X | 8,49–11,6 | 15, 18, 20, 22 | C89 |
| KADAMM АР-890-X | 84,8–116 | 18, 20, 22, 25 | C890 |
Вопросы по серии
Общий диапазон серии АР-К — 2,07 – 116 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-К — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-104-X», и количество.
К серии АР-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
