Серия KADAMM АР-СУ-В: 102 модели, 750 МГц – 500 ГГц, соединители по таблице исполнений.
750 МГц – 500 ГГц
Диапазон частот
102
Моделей в серии
по таблице исполнений
Соединитель
О серии

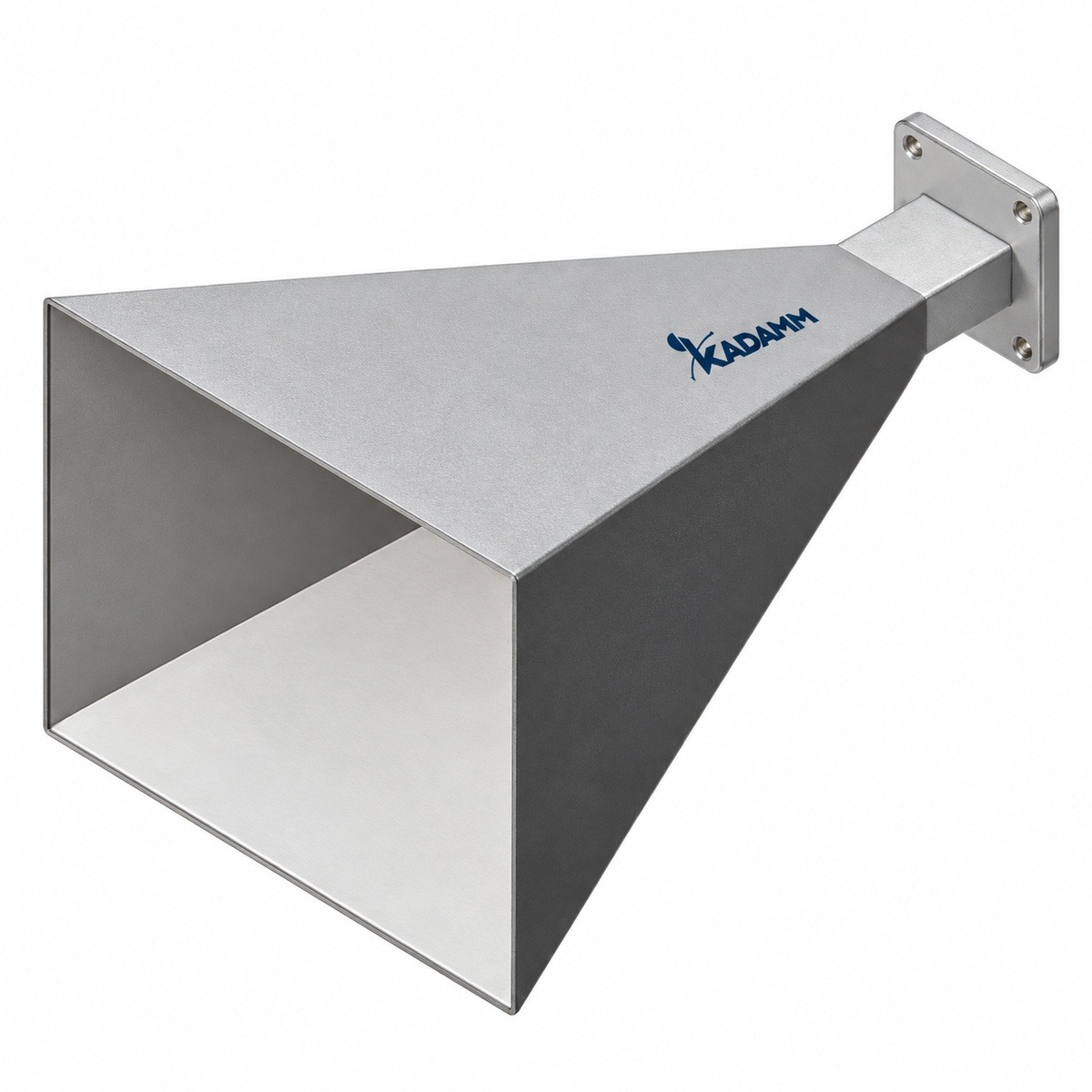

Рупорные антенны серии АР-СУ-В излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-СУ-В — 102 модели, общий диапазон 750 МГц – 500 ГГц, соединители по таблице исполнений.
По моделям KADAMM АР-СУ-В: усиление от 3,95 до 60 дБ. Модели внутри серии АР-СУ-В отличаются параметрами: частоты, коэффициент усиления, габариты, волновод, материал, фланец.
Где применяют KADAMM АР-СУ-В: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-СУ-В выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 750 МГц – 500 ГГцПолосу каждой модели АР-СУ-В смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыВыбирая модель АР-СУ-В, сверьте её полосу с крайними частотами вашей системы.
Коэффициент усиленияКоэффициент усиления модели АР-СУ-В выбирают по дальности трассы или требуемому уровню сигнала.
ГабаритыГабариты модели АР-СУ-В проверьте по месту установки заранее.
ВолноводСечение волновода у модели АР-СУ-В выбирают по рабочему диапазону: у каждого сечения свой диапазон.
МатериалМатериал и покрытие модели АР-СУ-В выбирают по условиям эксплуатации: влажность, агрессивная среда.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Габариты, мм | Волновод | Материал | Фланец |
|---|---|---|---|---|---|---|
| KADAMM АР-300000/350000-25 | 300-350 | 25 | 25,5×8,6×7,6 | — | медь | FUGP |
| KADAMM АР-WR10-10 | 75-110 | 10 | Ø19,05×12,73 | WR10 | латунь | — |
| KADAMM АР-WR10-15 | 73,8-112 | 15 | 6,35×6,6×8 | WR10 | медь | FUGP |
| KADAMM АР-WR10-20 | 73,8-112 | 20 | 40×16,6×12 | WR10 | медь | FUGP |
| KADAMM АР-WR10-25 | 73,8-112 | 25 | 93×28,6×21,6 | WR10 | медь | FUGP |
| KADAMM АР-WR112-10 | 6,57-9,99 | .60-3,95 | — | WR112 | — | — |
| KADAMM АР-WR112-15 | 6,57-9,99 | 15 | 100×105×71 | WR112 | Al | FBP |
| KADAMM АР-WR112-20 | 6,57-9,99 | 20 | 290×180×128 | WR112 | Al | FBP |
| KADAMM АР-WR12-10 | 60,5-91,9 | 10 | — | WR12 | медь | FUGP |
| KADAMM АР-WR12-15 | 60,5-91,9 | 15 | 6,35×7,84×9,5 | WR12 | медь | FUGP |
| KADAMM АР-WR12-17 | 60-90 | 17 | — | WR12 | медь | FUGP740 |
| KADAMM АР-WR12-20 | 60,5-91,9 | 20 | 45×20,6×14,6 | WR12 | медь | FUGP |
| KADAMM АР-WR12-25 | 60,5-91,9 | 25 | 120×37×26 | WR12 | медь | FUGP |
| KADAMM АР-WR137-10 | 5,38-8,17 | .60-3,95 | — | WR137 | — | — |
| KADAMM АР-WR137-15 | 5,38-8,17 | 15 | 110×122×84 | WR137 | Al | FDP |
| KADAMM АР-WR137-20 | 5,38-8,17 | 20 | 290×197×153 | WR137 | Al | FDP |
| KADAMM АР-WR15-10 | 49,8-75,8 | 10 | — | WR15 | медь | FUGP |
| KADAMM АР-WR15-15 | 49,8-75,8 | 15 | 21×15×11 | WR15 | медь | FUGP |
| KADAMM АР-WR15-20 | 49,8-75,8 | 20 | 53×23,8×16,8 | WR15 | медь | FUGP |
| KADAMM АР-WR15-25 | 49,8-75,8 | 25 | 130×43×31 | WR15 | медь | FUGP |
| KADAMM АР-WR159-10 | 4,64-7,05 | .60-3,95 | — | WR159 | — | — |
| KADAMM АР-WR159-15 | 4,64-7,05 | 15 | 130×141×97 | WR159 | Al | FDP |
| KADAMM АР-WR159-20 | 4,64-7,05 | 20 | 400×245×175 | WR159 | Al | FDP |
| KADAMM АР-WR187-10 | 3,94-5,99 | .60-3,95 | — | WR187 | — | — |
| KADAMM АР-WR187-15 | 3,94-5,99 | 15 | 160×169×119 | WR187 | Al | FDP |
| KADAMM АР-WR187-20 | 3,94-5,99 | 20 | 440×280×212 | WR187 | Al | FDP |
| KADAMM АР-WR19-10 | 39,2-59,6 | 10 | — | WR19 | медь | FUGP |
| KADAMM АР-WR19-15 | 39,2-59,6 | 15 | 25×17,8×12 | WR19 | медь | FUGP |
| KADAMM АР-WR19-20 | 39,2-59,6 | 20 | 60×30×21,7 | WR19 | медь | FUGP |
| KADAMM АР-WR19-25 | 39,2-59,6 | 25 | 160×53×37 | WR19 | медь | FUGP |
| KADAMM АР-WR2,2-25 | 325-500 | 25 | 17,36×19,1×19,1 | 2,2 | латунь | — |
| KADAMM АР-WR2,8-25 | 260-400 | 25 | Ø19,1×21,5 | 2,8 | латунь | — |
| KADAMM АР-WR22-10 | 32,9-50,1 | 10 | — | WR22 | медь | FUGP |
| KADAMM АР-WR22-15 | 32,9-50,1 | 15 | 30×22×15,5 | WR22 | медь | FUGP |
| KADAMM АР-WR22-20 | 32,9-50,1 | 20 | 65×34,9×26 | WR22 | медь | FUGP |
| KADAMM АР-WR22-25 | 32,9-50,1 | 25 | 205×66×46 | WR22 | медь | FUGP |
| KADAMM АР-WR229-10 | 3,22-4,90 | .60-3,95 | — | WR229 | — | — |
| KADAMM АР-WR229-15 | 3,22-4,90 | 15 | 180×205×145 | WR229 | Al | FDP |
| KADAMM АР-WR229-20 | 3,22-4,90 | 20 | 520×345×264 | WR229 | Al | FDP |
| KADAMM АР-WR28-10 | 26,5-40,0 | 10 | — | WR28 | медь | FBP |
| KADAMM АР-WR28-15 | 26,5-40,0 | 15 | 35×26×19 | WR28 | медь | FBP |
| KADAMM АР-WR28-20 | 26,5-40,0 | 20 | 90×47×33 | WR28 | медь | FBP |
| KADAMM АР-WR28-25 | 26,5-40,0 | 25 | 240×80×56 | WR28 | медь | FBP |
| KADAMM АР-WR284-10 | 2 | .60-3,95 | — | WR284 | — | — |
| KADAMM АР-WR284-15 | 2,60-3,95 | 15 | 230×275×190 | WR284 | Al | FDP |
| KADAMM АР-WR284-20 | 2,60-3,95 | 20 | 700×476×346 | WR284 | Al | FDP |
| KADAMM АР-WR3-15 | 220-325 | 15 | Ø19,05×14,73 | WR3 | латунь | — |
| KADAMM АР-WR3-20 | 217-330 | 20 | 22×7×5 | WR3 | медь | FUGP |
| KADAMM АР-WR3-25 | 217-330 | 25 | 35×10,4×7,1 | WR3 | медь | FUGP |
| KADAMM АР-WR34-10 | 21,7-33,0 | .60-3,95 | — | WR34 | — | — |
| KADAMM АР-WR34-15 | 21,7-33,0 | 15 | 40×32×22 | WR34 | медь | FBP |
| KADAMM АР-WR34-20 | 21,7-33,0 | 20 | 110×54×42 | WR34 | медь | FBP |
| KADAMM АР-WR34-25 | 21,7-33,0 | 25 | 300×92×70 | WR34 | медь | FBP |
| KADAMM АР-WR340-10 | 2 | . | — | WR340 | — | — |
| KADAMM АР-WR340-15 | 2,17-3,30 | 15 | 250×296×215 | WR340 | Al | FDP |
| KADAMM АР-WR4-10 | 170-260 | 10 | Ø19,05×5,76 | WR4 | латунь | — |
| KADAMM АР-WR4-15 | 170-260 | 15 | Ø19,05×16,03 | WR4 | латунь | — |
| KADAMM АР-WR4-20 | 172-261 | 20 | 25×7,9×5,2 | WR4 | медь | FUGP |
| KADAMM АР-WR4-25 | 172-261 | 25 | 45×12,4×8,9 | WR4 | медь | FUGP |
| KADAMM АР-WR42-10 | 17,6-26,7 | .60-3,95 | — | WR42 | — | — |
| KADAMM АР-WR42-15 | 17,6-26,7 | 15 | 45×39×27 | WR42 | медь | FBP |
| KADAMM АР-WR42-20 | 17,6-26,7 | 20 | 125×70×49 | WR42 | медь | FBP |
| KADAMM АР-WR42-25 | 17,6-26,7 | 25 | 350×120×85 | WR42 | медь | FBP |
| KADAMM АР-WR430-10 | 1,72-2,61 | 10 | — | WR430 | — | — |
| KADAMM АР-WR430-15 | 1,72-2,61 | 15 | 310×380×265 | WR430 | Al | FDP |
| KADAMM АР-WR430-20 | 1,70-2,60 | 20 | — | WR430 | алюминий | FDP22 |
| KADAMM АР-WR5-10 | 140-220 | 10 | Ø19,05×6,96 | WR5 | латунь | — |
| KADAMM АР-WR5-15 | 140-220 | 15 | Ø19,05×17,53 | WR5 | латунь | — |
| KADAMM АР-WR5-20 | 145-220 | 20 | 35×9,75×7 | WR5 | медь | FUGP |
| KADAMM АР-WR5-23 | 140-220 | 23 | 25,76×19,1×19,1 | WR5 | медь | — |
| KADAMM АР-WR5-25 | 145-220 | 25 | 53×15,4×10,6 | WR5 | медь | FUGP |
| KADAMM АР-WR51-10 | 14,5-22,0 | .60-3,95 | — | WR51 | — | — |
| KADAMM АР-WR51-15 | 14,5-22,0 | 15 | 55×47×33 | WR51 | медь | FBP |
| KADAMM АР-WR51-20 | 14,5-22,0 | 20 | 140×80×56 | WR51 | медь | FBP |
| KADAMM АР-WR51-25 | 14,5-22,0 | 25 | 400×134×104 | WR51 | медь | FBP |
| KADAMM АР-WR510-10 | 1,45-2,20 | 10 | — | WR510 | — | — |
| KADAMM АР-WR510-15 | 1,45-2,20 | 15 | 365×456×316 | WR510 | Al | FDP |
| KADAMM АР-WR6-20 | 113-173 | 20 | 32×10,9×7,4 | WR6 | медь | FUGP |
| KADAMM АР-WR6-25 | 113-173 | 25 | 63×18,9×12,9 | WR6 | медь | FUGP |
| KADAMM АР-WR62-10 | 11,9-18,0 | .60-3,95 | — | WR62 | — | — |
| KADAMM АР-WR62-15 | 11,9-18,0 | 15 | 80×57×40 | WR62 | Al | FBP |
| KADAMM АР-WR62-20 | 11,9-18,0 | 20 | 150×93×72 | WR62 | Al | FBP |
| KADAMM АР-WR62-25 | 11,9-18,0 | 25 | 520×175×120 | WR62 | Al | FBP |
| KADAMM АР-WR650-15 | 1,13-1,73 | 15 | 430×550×380 | WR650 | Al | FDP |
| KADAMM АР-WR650-7 | 1,1-1,4 | 7 | 296×260×260 | WR650 | алюминий | — |
| KADAMM АР-WR650-80 | 1,13-1,73 | 80 | — | WR650 | — | — |
| KADAMM АР-WR7-10 | 110-170 | 10 | Ø19,05×9,71 | WR7 | латунь | — |
| KADAMM АР-WR7-15 | 110-170 | 15 | Ø19,05×18,53 | WR7 | латунь | — |
| KADAMM АР-WR75-10 | 9,84-15,0 | .60-3,95 | — | WR75 | — | — |
| KADAMM АР-WR75-15 | 9,84-15,0 | 15 | 75×68×47 | WR75 | Al | FBP |
| KADAMM АР-WR75-20 | 9,84-15,0 | 20 | 200×115×83 | WR75 | Al | FBP |
| KADAMM АР-WR75-25 | 9,84-15,0 | 25 | 550×200×155 | WR75 | Al | FBP |
| KADAMM АР-WR770-10 | 0,96-1,46 | 10 | — | WR770 | — | — |
| KADAMM АР-WR770-15 | 0,96-1,46 | 15 | 600×700×480 | WR770 | Al | FDP |
| KADAMM АР-WR8-10 | 90-140 | 10 | Ø19,05×11,03 | WR8 | латунь | — |
| KADAMM АР-WR8-15 | 92,2-140 | 15 | 14×9×6,3 | WR8 | медь | FUGP |
| KADAMM АР-WR8-20 | 92,2-140 | 20 | 40×15×11 | WR8 | медь | FUGP |
| KADAMM АР-WR8-25 | 92,2-140 | 25 | 83×23,9×16,6 | WR8 | медь | FUGP |
| KADAMM АР-WR90-15 | 8,20-12,40 | 15 | 80×81×56 | WR90 | Al | FBP |
| KADAMM АР-WR90-20 | 8,20-12,40 | 20 | 220×138×107 | WR90 | Al | FBP |
| KADAMM АР-WR90-25 | 8,20-12,40 | 25 | 740×250×180 | WR90 | Al | FBP |
| KADAMM АР-WR975-15 | 0,75-1,15 | 15 | 640×850×580 | WR975 | Al | FDP |
Вопросы по серии
В каком диапазоне работает серия KADAMM АР-СУ-В?
Общий диапазон серии АР-СУ-В — 750 МГц – 500 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM АР-СУ-В?
В серии АР-СУ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM АР-СУ-В?
Назовите артикул исполнения из таблицы, например «KADAMM АР-300000/350000-25», и количество.
Какие документы есть на серию KADAMM АР-СУ-В?
Техническое описание серии АР-СУ-В и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
