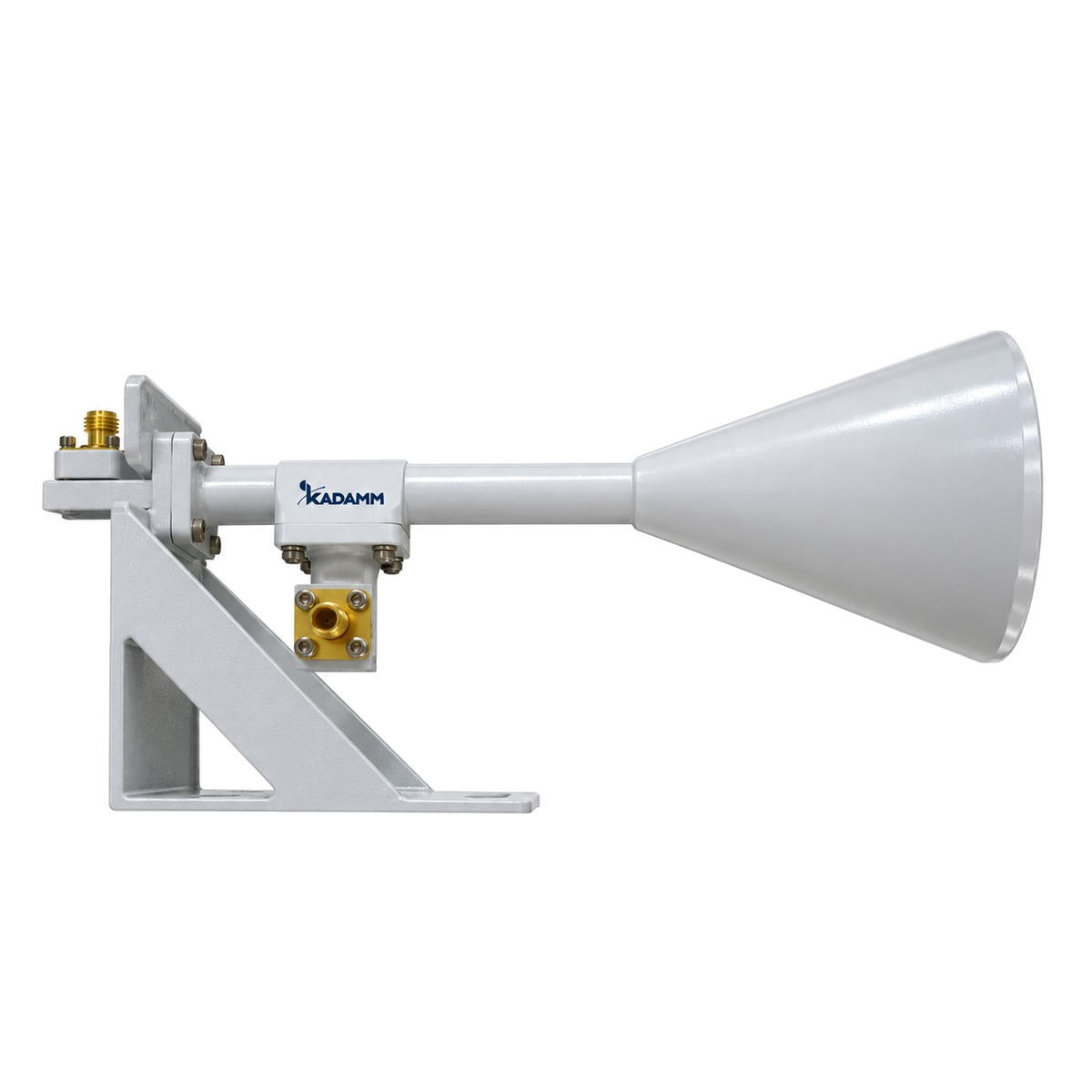

Рупорные антенны KADAMM в серии АР-2КП-К: 17 моделей, 2 – 110 ГГц, соединители SMA.
О серии
Рупорные антенны серии АР-2КП-К излучают и принимают сигнал в узком луче с известным коэффициентом усиления. Состав серии АР-2КП-К: 17 моделей, общий диапазон 2 – 110 ГГц, соединители SMA.
По моделям KADAMM АР-2КП-К: КСВН от 1,3 до 1,8; усиление от 7 до 20 дБ; масса от 0,058 до 2,016 кг. Исполнения АР-2КП-К различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, габариты, эллиптичность.
Где применяют KADAMM АР-2КП-К: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-2КП-К.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Поляризация | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-10000/15000-15-N(р)-ДКП | 10-15 | — | 1,5 ≤1,8 | N (розетка) | Ø80x280 Ø80x300 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-10300/15000-9-SMA(р)-ДКП | 10,3-15 | 9 | — | SMA (розетка) | 274,4×163,4×139,5 | — | — | двойная круговая | 2,016 |
| KADAMM АР-10500/14500-20-ДКП | 10,5-14,5 | 20 | — | — | 436,7×154,2×132,9 | менее 0,98 | — | двойная круговая | 1,34 |
| KADAMM АР-12400/18000-15-SMA(р)-ДКП | 12,4-18 | — | 1,5 ≤1,8 | SMA (розетка) | Ø68x250 Ø68x260 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-15000/22000-15-SMA(р)-ДКП | 15-22 | — | 1,5 ≤1,8 | SMA (розетка) | Ø58x220 Ø58x240 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-17000/22000-10-SMA(р)-ДКП | 17-22 | 10 | 1,3 | SMA (розетка) | 121,6×93,6×30,8 | менее 0,75 | — | двойная круговая | 0,058 |
| KADAMM АР-18000/26000-15-2,92(р)-ДКП | 18-26 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø50x180 Ø50x200 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-2000/12000-7-SMA(р)-ДКП | 2-12 | 7 | — | SMA (розетка) | 75×75×108,66 | 0,5-1,6 | — | двойная круговая | уточняйте у менеджера |
| KADAMM АР-22000/33000-15-2,92(р)-ДКП | 22-33 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø38x150 Ø38x180 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-26500/40000-15-2,92(р)-ДКП | 26,5-40 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø32x130 Ø32x150 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-27000/32000-15-ДКП | 27-32 | 15 | — | 2,92 (розетка) | 104,64×56×56 | — | — | двойная круговая | 0,105 |
| KADAMM АР-33000/50000-15-ДКП | 33-50 | — | 1,5 ≤1,8 | FUGP | Ø26x120 Ø26x140 | ≤1 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-5000/8000-15-N(р)-ДКП | 5-8 | — | 1,5 ≤1,8 | N (розетка) | Ø145x420 Ø145x450 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-7000/10000-15-N(р)-ДКП | 7-10 | — | 1,5 ≤1,8 | N (розетка) | Ø125x400 Ø125x420 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-75000/110000-20-ДКП | 75-110 | 20 | — | — | 58,5×19,8×21,8 | — | — | левая и правая круговая | 0,127 |
| KADAMM АР-8000/12400-15-N(р)-ДКП | 8-12,4 | — | 1,5 ≤1,8 | N (розетка) | Ø95x350 Ø95x370 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-95000/105000-20-ДКП | 95-105 | 20 | — | — | 49,7×45,2×19,1 | менее 2 | — | правая круговая и левая круговая | 0,06 |
Вопросы по серии
Общий диапазон серии АР-2КП-К — 2 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-2КП-К — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-10000/15000-15-N(р)-ДКП», и количество.
К серии АР-2КП-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
