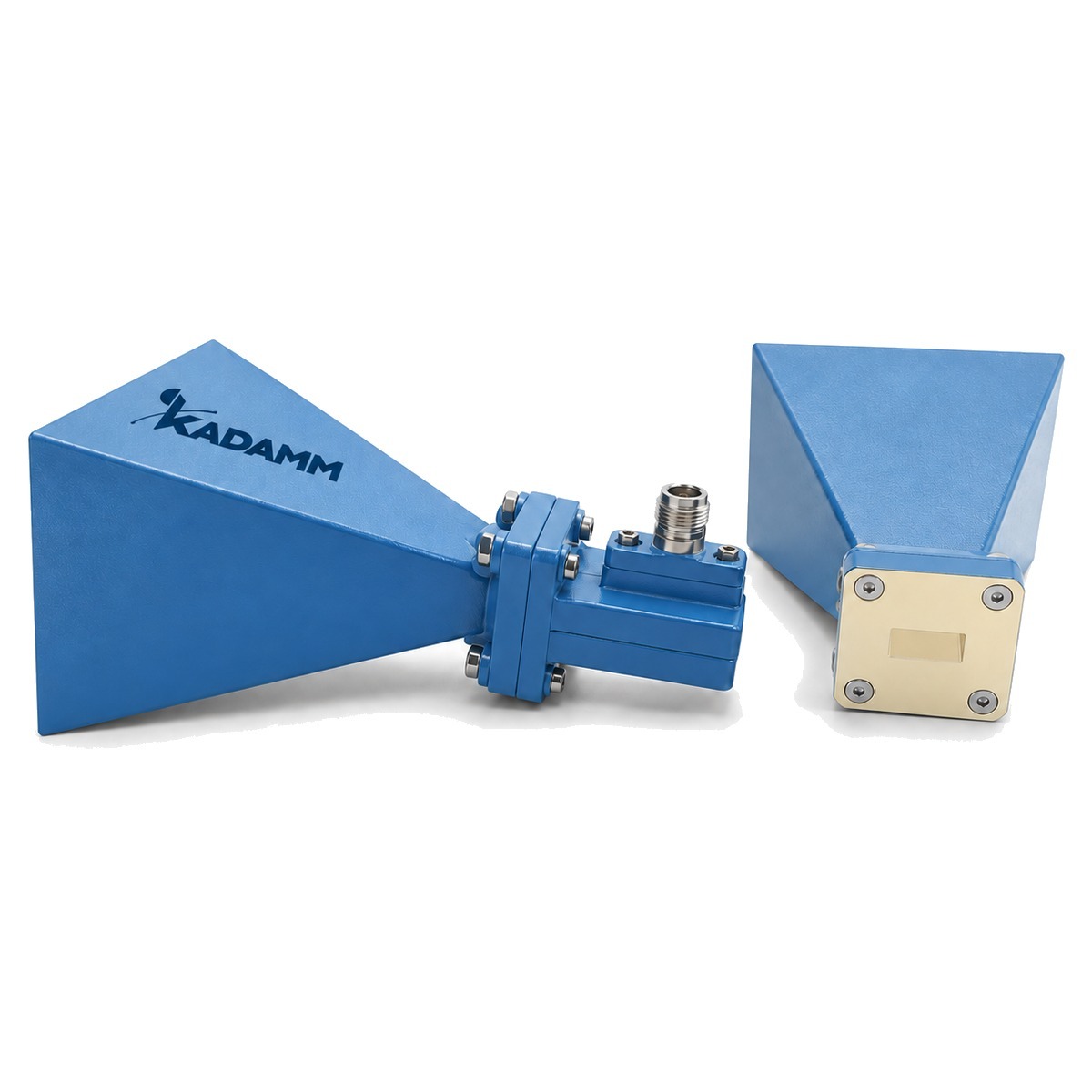

Рупорные антенны KADAMM в серии АР-СУ: 21 модель, 960 МГц – 112 ГГц, соединители SMA.
О серии
Рупорные антенны серии АР-СУ излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-СУ — 21 модель, общий диапазон 960 МГц – 112 ГГц, соединители SMA.
По моделям KADAMM АР-СУ: усиление от 10 до 25 дБ. Исполнения АР-СУ различаются по параметрам: частоты, усиление, соединители, фланец, КСВН волноводного входа, КСВН коаксиального входа.
Где применяют KADAMM АР-СУ: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Нужное исполнение АР-СУ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Усиление, дБ | Соединитель | Фланец | КСВН волноводного входа | КСВН коаксиального входа |
|---|---|---|---|---|---|---|
| KADAMM АР-10-X-Y-Z | 73,8–112 | 15, 20, 25 | WR10 (BJ900); 1,0 мм | UG387/UM | — | — |
| KADAMM АР-112-X-Y-Z | 6,57–9,99 | 10, 15, 20 | WR112 (BJ84); SMA или N | FBP84 | 1,2 | 1,4 |
| KADAMM АР-12-X-Y-Z | 60,5–91,9 | 10, 15, 20, 25 | WR12 (BJ740); 1,0 мм | UG387/U | 1,2 | 1,6 |
| KADAMM АР-137-X-Y-Z | 5,38–8,17 | 10, 15, 20 | WR137 (BJ70); SMA или N | FDP70 | 1,2 | 1,4 |
| KADAMM АР-15-X-Y-Z | 49,8–75,8 | 10, 15, 20, 25 | WR15 (BJ620); 1,85 мм | UG385/U | 1,2 | 1,5 |
| KADAMM АР-159-X-Y-Z | 4,64–7,05 | 10, 15, 20 | WR159 (BJ58); SMA или N | FDP58 | 1,2 | 1,2 |
| KADAMM АР-187-X-Y-Z | 3,94–5,99 | 10, 15, 20 | WR187 (BJ48); SMA или N | FDP48 | 1,2 | 1,6 |
| KADAMM АР-19-X-Y-Z | 39,2–59,6 | 10, 15, 20, 25 | WR19 (BJ500); 1,85 мм | UG383/UM | 1,2 | 1,3 |
| KADAMM АР-22-X-Y-Z | 32,9–50,1 | 10, 15, 20, 25 | WR22 (BJ400); 2,4 мм | UG383/U | 1,2 | 1,3 |
| KADAMM АР-229-X-Y-Z | 3,22–4,9 | 10, 15, 20 | WR229 (BJ40); SMA или N | FDP40 | 1,2 | 1,4 |
| KADAMM АР-28-X-Y-Z | 26,5–40 | 10, 15, 20, 25 | WR28 (BJ320); 2,92 мм | FBP320 | 1,2 | 1,4 |
| KADAMM АР-284-X-Y-Z | 2,6–3,95 | 10, 15, 20 | WR284 (BJ32); SMA или N | FDP32 | 1,2 | 1,4 |
| KADAMM АР-34-X-Y-Z | 21,7–33 | 10, 15, 20, 25 | WR34 (BJ260); 2,92 мм | FBP260 | 1,2 | 1,35 |
| KADAMM АР-340-15-Y-Z | 2,17–3,3 | 15 | WR340 (BJ26); SMA или N | FDP26 | - | 1,4 |
| KADAMM АР-42-X-Y-Z | 17,6–26,7 | 10, 15, 20, 25 | WR42 (BJ220); 2,92 мм или SMA | FBP220 | 1,2 | 1,5 |
| KADAMM АР-51-X-Y-Z | 14,5–22 | 10, 15, 20, 25 | WR51 (BJ180); SMA | FBP180 | 1,2 | 1,2 |
| KADAMM АР-510-15-Y-Z | 1,45–2,2 | 15 | WR510 (BJ18); SMA или N | FDP18 | - | 1,4 |
| KADAMM АР-62-X-Y-Z | 11,9–18 | 10, 15, 20, 25 | WR62 (BJ140); SMA или N | FBP140 | 1,2 | 1,4 |
| KADAMM АР-75-X-Y-Z | 9,84–15 | 10, 15, 20, 25 | WR75 (BJ120); SMA или N | FBP120 | 1,2 | 1,2 |
| KADAMM АР-770-15-Y-Z | 0,96–1,46 | 15 | WR770 (BJ12); SMA или N | FDP12 | - | 1,4 |
| KADAMM АР-90-X-Y-Z | 8,2–12,5 | 10, 15, 20, 25 | WR90 (BJ100); SMA или N | FBP100 | 1,2 | 1,4 |
Вопросы по серии
Общий диапазон серии АР-СУ — 960 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АР-СУ — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АР-10-X-Y-Z», и количество.
К серии АР-СУ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
