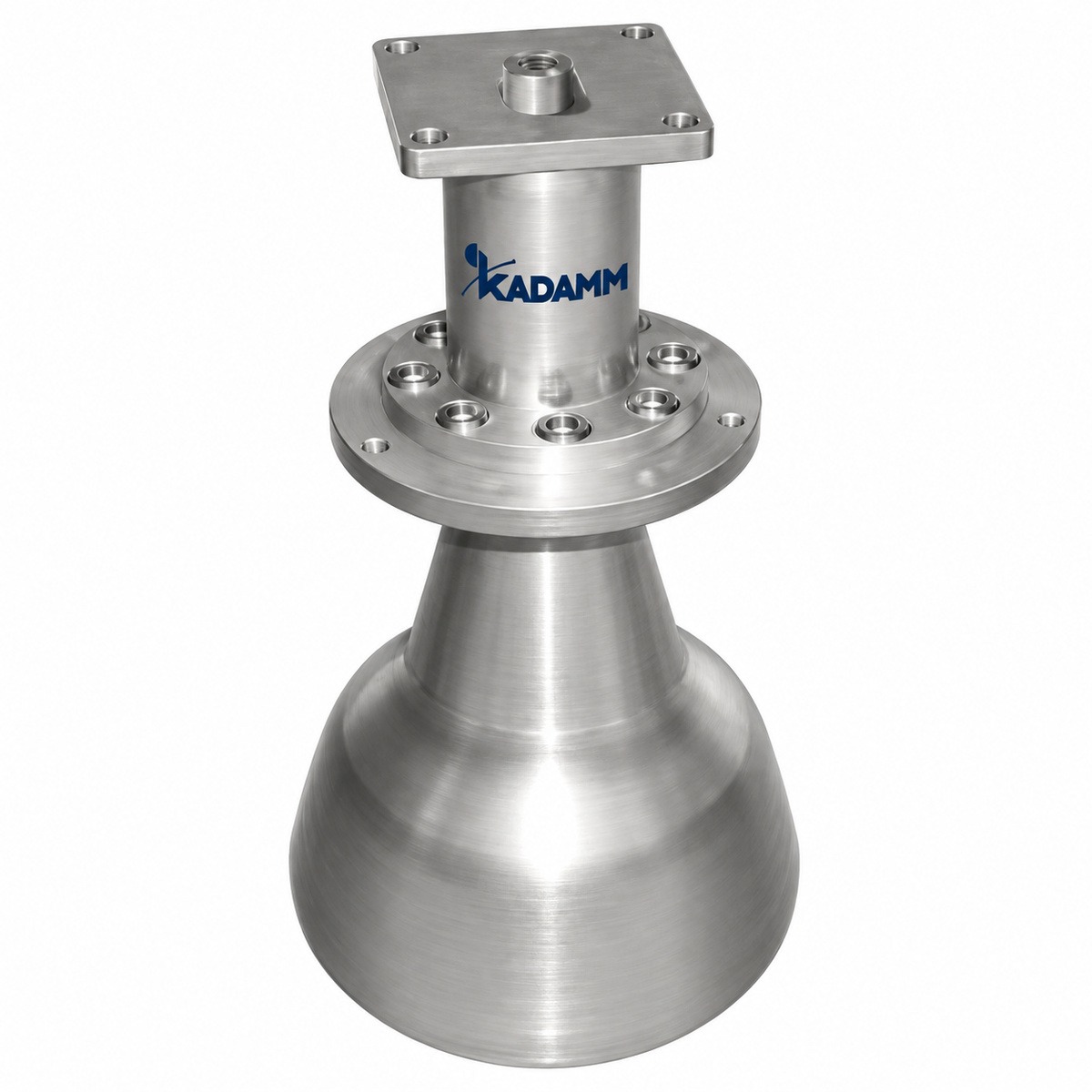

Рупорные антенны гофрированные и многомодовые KADAMM АР-Г

Name: Рупорные антенны гофрированные и многомодовые KADAMM АР-Г
Brand: КАДАММ
SKU: KADAMM АР-Г

Производитель:КАДАММ

Артикул: KADAMM АР-Г

Техническое описание серии KADAMM АР-Г

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Рупорные антенны

KADAMM АР-Г — серия производства KADAMM (КАДАММ): 28 моделей, 1,76 – 220 ГГц, соединители SMA.

Рупорные антенны гофрированные и многомодовые KADAMM АР-Г

1,76 – 220 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Изделия серии KADAMM АР-Г излучают и принимают сигнал в узком луче с известным коэффициентом усиления. В серии АР-Г — 28 моделей, общий диапазон 1,76 – 220 ГГц, соединители SMA.

По моделям KADAMM АР-Г: КСВН от 1,3 до 1,5; усиление от 10 до 22 дБ. Исполнения АР-Г различаются по параметрам: частоты, коэффициент усиления, КСВН, диаметр, входной интерфейс.

Типовые задачи для серии АР-Г: измерения на антенных полигонах и в безэховых камерах; испытания на ЭМС; облучатели зеркальных антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АР-Г.

На что смотреть при подборе

Диапазон 1,76 – 220 ГГцПолосу каждой модели АР-Г смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели АР-Г должна перекрывать все частоты тракта с запасом по краям.

Коэффициент усиленияКоэффициент усиления модели АР-Г выбирают по дальности трассы или требуемому уровню сигнала.

КСВНДля измерительных трактов берите исполнения АР-Г с наименьшим КСВН.

ДиаметрГабариты модели АР-Г проверьте по месту установки заранее.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Ку, дБ	КСВН	Диаметр, мм	Входной интерфейс, мм
KADAMM АР-10000/15000-20-SMA(р)-Г	10-15	20	1,3	—	—
KADAMM АР-12400/18000-16-SMA(р)-Г	12,4-18	16	1,5	—	—
KADAMM АР-140000/220000-22-Г	140-220	22	—	—	—
KADAMM АР-18000/22000-20-2,92(р)-Г	18-22	20	—	—	—
KADAMM АР-26500/40000-15-Г	26,5-40	15	—	—	—
KADAMM АР-50000/75000-16-1,0(р)-Г	50-75	16	1,5	—	—
KADAMM АР-6500/10600-15-N(р)-Г	6,5-10,6	15	1,5	—	—
KADAMM АР-Ø114,58-10-Г	1,76-2,42	10	1,5	Ø245	Ø114,58
KADAMM АР-Ø12,7-10-Г	15,9-21,8	10	1,5	Ø30	Ø12,7
KADAMM АР-Ø15,088-10-Г	13,4-18,4	10	1,5	Ø35	Ø15,088
KADAMM АР-Ø17,415-10-Г	11,6-15,9	10	1,5	Ø42	Ø17,415
KADAMM АР-Ø2,388-10-Г	84,8-116	10	1,5	Ø7,5	Ø2,388
KADAMM АР-Ø23,825-10-Г	8,5-11,5	10	1,5	Ø54	Ø23,825
KADAMM АР-Ø27,788-10-Г	7,3-9,5	10	1,5	Ø62	Ø27,788
KADAMM АР-Ø3,175-10-Г	63,5-87,2	10	1,5	Ø9	Ø3,17
KADAMM АР-Ø3,581-10-Г	56,6-77,5	10	1,5	Ø10	Ø3,581
KADAMM АР-Ø32,537-10-Г	6,3-8,5	10	1,5	Ø70	Ø32,537
KADAMM АР-Ø38,1-10-Г	5,3-7,3	10	1,5	Ø84	Ø38,1
KADAMM АР-Ø4,369-10-Г	46,3-63,5	10	1,5	Ø12	Ø4,369
KADAMM АР-Ø44,45-10-Г	4,55-6,23	10	1,5	Ø96	Ø44,45
KADAMM АР-Ø5,563-10-Г	36,4-49,8	10	1,5	Ø15	Ø5,563
KADAMM АР-Ø51,99-10-Г	3,9-5,3	10	1,5	Ø110	Ø51,99
KADAMM АР-Ø7,137-10-Г	28,3-38,8	10	1,5	Ø18	Ø7,137
KADAMM АР-Ø71,42-10-Г	2,83-3,88	10	1,5	Ø154	Ø71,42
KADAMM АР-Ø8,331-10-Г	24,3-33,2	10	1,5	Ø20	Ø8,331
KADAMM АР-Ø83,62-10-Г	2,45-3,3	10	1,5	Ø176	Ø83,62
KADAMM АР-Ø9,525-10-Г	21,2-29,1	10	1,5	Ø24	Ø9,525
KADAMM АР-Ø97,87-10-Г	2,1-2,8	10	1,5	Ø205	Ø97,87

Вопросы по серии

В каком диапазоне работает серия KADAMM АР-Г?

Общий диапазон серии АР-Г — 1,76 – 220 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АР-Г?

В серии АР-Г — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АР-Г?

Назовите артикул исполнения из таблицы, например «KADAMM АР-10000/15000-20-SMA(р)-Г», и количество.

Какие документы есть на серию KADAMM АР-Г?

Техническое описание серии АР-Г и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM АР-Г под ваш тракт
