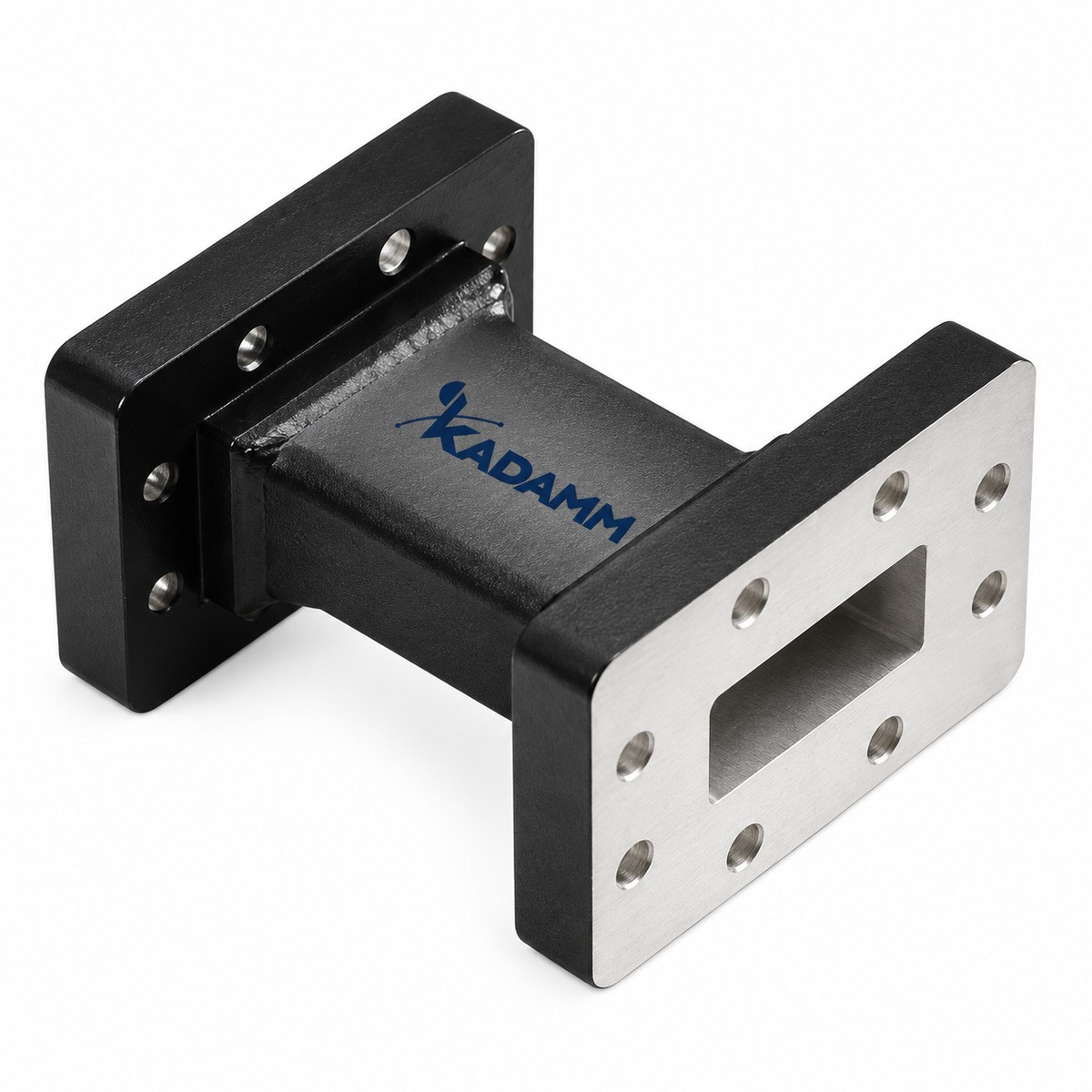

KADAMM ВГ-С — серия производства KADAMM (КАДАММ): 13 моделей, 3,22 – 50,1 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВГ-С передают энергию СВЧ с малыми потерями. В серии ВГ-С — 13 моделей, общий диапазон 3,22 – 50,1 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВГ-С: КСВН от 1,1 до 1,4. Модели внутри серии ВГ-С отличаются параметрами: частоты, КСВН, волновод, фланец, затухание, радиус изгиба.
Типовые задачи для серии ВГ-С: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Нужное исполнение ВГ-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Затух., дБ/м | Rизг. Е, мм | Rизг. Н, мм | Макс. угол скручивания, °/м |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВГ-WR112 | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | ≤0,30 | 76 | 152 | 308 |
| KADAMM ВГ-WR137 | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | ≤0,25 | 100 | 200 | 260 |
| KADAMM ВГ-WR159 | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | ≤0,20 | 129 | 258 | 170 |
| KADAMM ВГ-WR187 | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | ≤0,18 | 136 | 272 | 155 |
| KADAMM ВГ-WR22 | 32,9-50,1 | 1,4 | WR22 | FUGP | ≤4,00 | 18 | 36 | 510 |
| KADAMM ВГ-WR229 | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | ≤0,15 | 165 | 330 | 132 |
| KADAMM ВГ-WR28 | 26,5-40,0 | 1,3 | WR28 | FBP/FBM | ≤2,00 | 20 | 40 | 510 |
| KADAMM ВГ-WR34 | 21,7-33,0 | 1,3 | WR34 | FBP/FBM | ≤1,50 | 35 | 70 | 510 |
| KADAMM ВГ-WR42 | 17,6-26,5 | 1,25 | WR42 | FBP/FBM | ≤1,25 | 38 | 76 | 510 |
| KADAMM ВГ-WR51 | 14,5-22,0 | 1,15 | WR51 | FBP/FBM | ≤1,00 | 50 | 100 | 510 |
| KADAMM ВГ-WR62 | 11,9-18,0 | 1,15 | WR62 | FBP/FBM | ≤0,70 | 56 | 112 | 445 |
| KADAMM ВГ-WR75 | 9,84-15,0 | 1,15 | WR75 | FBP/FBM | ≤0,50 | 63 | 126 | 436 |
| KADAMM ВГ-WR90 | 8,20-12,40 | 1,15 | WR90 | FBP/FBM | ≤0,37 | 66 | 132 | 360 |
Вопросы по серии
Общий диапазон серии ВГ-С — 3,22 – 50,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВГ-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВГ-WR112», и количество.
Техническое описание серии ВГ-С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
