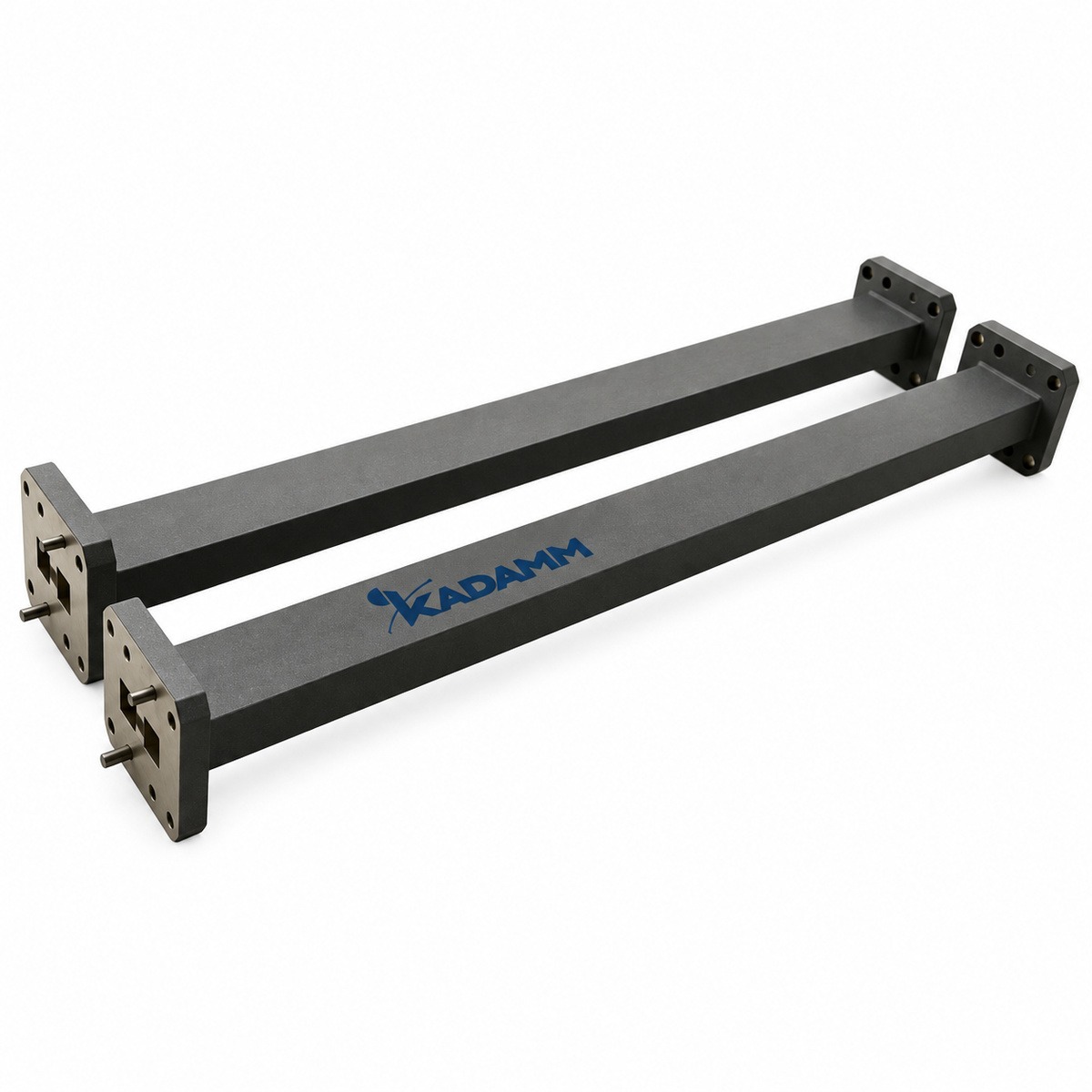

Серия KADAMM ВП-Н: 13 моделей, 840 МГц – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВП-Н передают энергию СВЧ с малыми потерями. В серии ВП-Н — 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВП-Н: КСВН от 1,15 до 1,2. Исполнения ВП-Н различаются по параметрам: частоты, КСВН, волновод, материал, длина. Общее для всех моделей ВП-Н: фланец — FP/FM.
Где применяют KADAMM ВП-Н: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Нужное исполнение ВП-Н выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM ВП-WRD110-М | 11-26,5 | 1,2 | WRD110 | медь | 0,1-200 |
| KADAMM ВП-WRD150-А | 1,5-3,6 | 1,15 | WRD150 | алюминий | 0,1-500 |
| KADAMM ВП-WRD180-М | 18-40 | 1,2 | WRD180 | медь | 0,1-200 |
| KADAMM ВП-WRD200-А | 2-4,8 | 1,15 | WRD200 | алюминий | 0,1-500 |
| KADAMM ВП-WRD250-А | 2,6-7,8 | 1,15 | WRD250 | алюминий | 0,1-500 |
| KADAMM ВП-WRD350-А | 3,5-8,2 | 1,15 | WRD350 | алюминий | 0,1-500 |
| KADAMM ВП-WRD475-М | 4,75-11 | 1,15 | WRD475 | медь | 0,1-500 |
| KADAMM ВП-WRD500-М | 5-18 | 1,15 | WRD500 | медь | 0,1-500 |
| KADAMM ВП-WRD580-М | 5,8-16 | 1,15 | WRD580 | медь | 0,1-500 |
| KADAMM ВП-WRD650-М | 6,5-18 | 1,15 | WRD650 | медь | 0,1-500 |
| KADAMM ВП-WRD700-М | 7-18,5 | 1,15 | WRD700 | медь | 0,1-500 |
| KADAMM ВП-WRD750-М | 7,5-18 | 1,15 | WRD750 | медь | 0,1-500 |
| KADAMM ВП-WRD84-А | 0,84-2 | 1,15 | WRD84 | алюминий | 0,1-500 |
Вопросы по серии
Общий диапазон серии ВП-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВП-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВП-WRD110-М», и количество.
К серии ВП-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
