Волноводы KADAMM (КАДАММ) серии ВП-К: передают энергию СВЧ с малыми потерями.
О серии
KADAMM ВП-К — волноводы производства KADAMM (КАДАММ).
В серии 17 исполнений, общий охват частот — 1,29 – 49,8 ГГц.
Внутри серии ВП-К меняются частоты, волновод — по ним и выбирают исполнение.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Принцип работы
Волновод KADAMM ВП-К — металлическая труба, внутри которой энергия СВЧ распространяется электромагнитной волной без центрального проводника. Волна проходит только выше критической частоты, которую задают размеры сечения; поэтому у каждого сечения свой рабочий диапазон, и одна секция не перекрывает весь спектр.
Потери в волноводе ниже, чем в коаксиальном кабеле той же частоты, а допустимая мощность выше — поэтому на нём строят тракты радиорелейных линий, радиолокаторов и измерительных стендов.
Конструкция и материалы

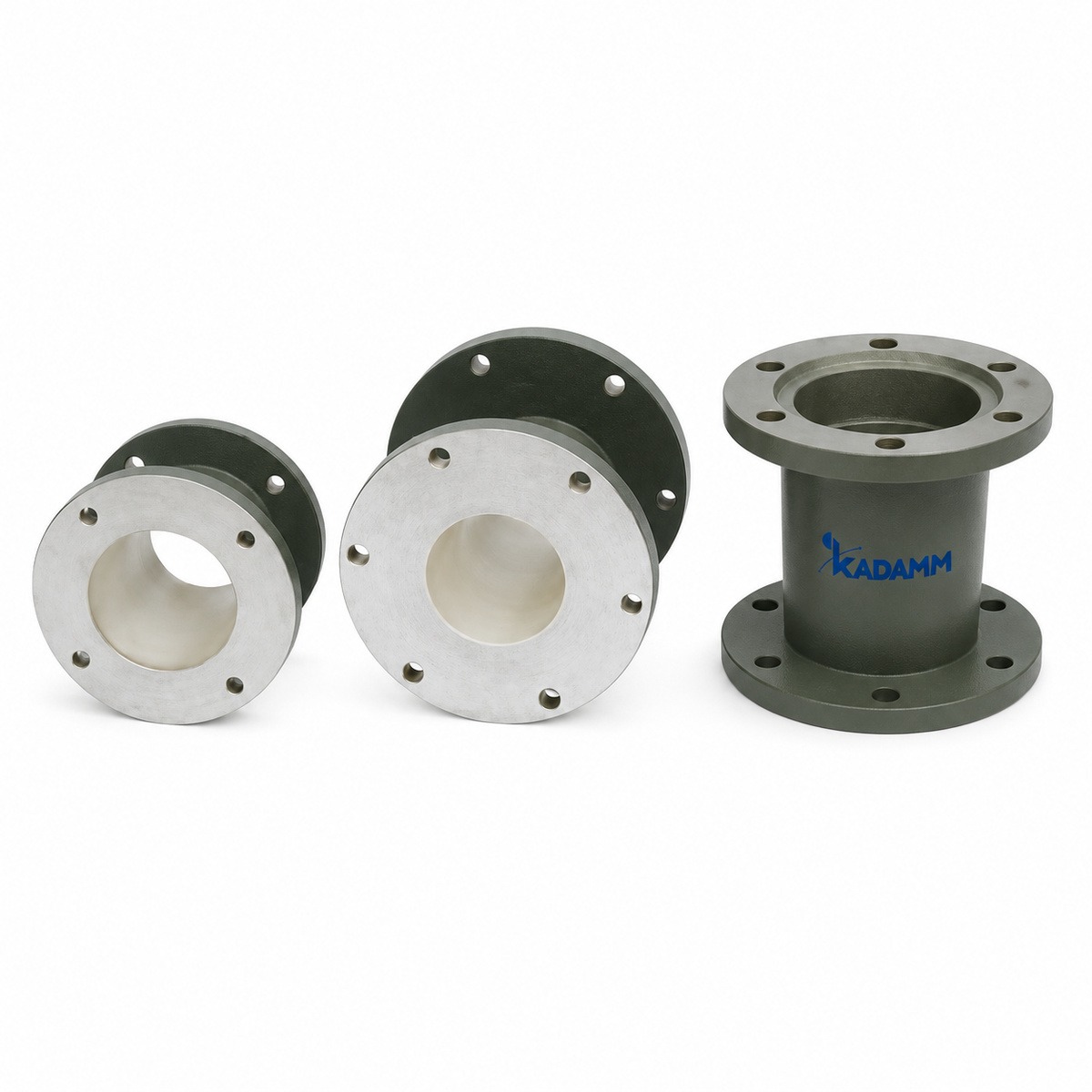

Секции KADAMM ВП-К — металлические трубы заданного сечения с фланцами на концах. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
17 исполнений, 17 рабочих полос.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВП-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 1,29–49,8 ГГц |
| Волновод | 17 вариантов — по таблице исполнений |
| Фланец | уточняйте у менеджера |
| Материал | уточняйте у менеджера |
| Длина, мм | уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 17 исполнений серии ВП-К с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод |
|---|---|---|
| KADAMM ВП-К-C120 | 11,6-15,90 | C120 (круглый) |
| KADAMM ВП-К-C14 | 1,29-1,76 | C14 (круглый) |
| KADAMM ВП-К-C140 | 13,4-18,4 | C140 (круглый) |
| KADAMM ВП-К-C165 | 15,9-21,8 | C165 (круглый) |
| KADAMM ВП-К-C18 | 1,76-2,42 | C18 (круглый) |
| KADAMM ВП-К-C22 | 2,07-2,83 | C22 (круглый) |
| KADAMM ВП-К-C220 | 21,2-29,1 | C220 (круглый) |
| KADAMM ВП-К-C25 | 2,42-3,31 | C25 (круглый) |
| KADAMM ВП-К-C255 | 24,3-33,2 | C255 (круглый) |
| KADAMM ВП-К-C290 | 28,3-38,8 | C290 (круглый) |
| KADAMM ВП-К-C30 | 2,83-3,88 | C30 (круглый) |
| KADAMM ВП-К-C388 | 36,4-49,8 | C388 (круглый) |
| KADAMM ВП-К-C40 | 3,89-5,33 | C40 (круглый) |
| KADAMM ВП-К-C48 | 4,54-6,23 | C48 (круглый) |
| KADAMM ВП-К-C56 | 5,30-7,27 | C56 (круглый) |
| KADAMM ВП-К-C76 | 7,27-9,97 | C76 (круглый) |
| KADAMM ВП-К-C89 | 8,49-11,6 | C89 (круглый) |
Как выбрать исполнение
Исполнения серии KADAMM ВП-К по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВП-К и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВП-К работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВП-К входят:
Техническое описание серии ВП-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВП-К или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВП-К | Секции прямые круглого волновода | 1,29 – 49,8 ГГц | 17 | — |
| KADAMM ВП | Прямоугольные волноводы, прямые секции | 320 МГц – 330 ГГц | 42 | — |
| KADAMM ВП-Н | Волноводы Н-образные (двухгребневые), прямые секции | 175 МГц – 40 ГГц | 17 | — |
| KADAMM ВП-Г | Прямоугольные волноводы герметизируемые (под избыточное давление) | 320 МГц – 40 ГГц | 24 | — |
| KADAMM ВИ-П | Изгибы волноводные плавные (Е- и Н-плоскость) | 1,13 – 330 ГГц | 58 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у ВП-К — KADAMM ВП; нужны частоты ниже, чем у ВП-К — KADAMM ВП-Н.
