Секции подачи давления KADAMM (КАДАММ) серии ВПД: вводят осушенный воздух в волноводный тракт.
О серии
KADAMM ВПД — секции подачи давления производства KADAMM (КАДАММ).
В серии 22 исполнения, общий охват частот — 1,13 – 112 ГГц.
Исполнения ВПД различаются по параметрам: частоты, волновод, толщина, давление.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Секции подачи давления вводят в тракт осушенный воздух: избыточное давление не пускает влагу внутрь.
Принцип работы

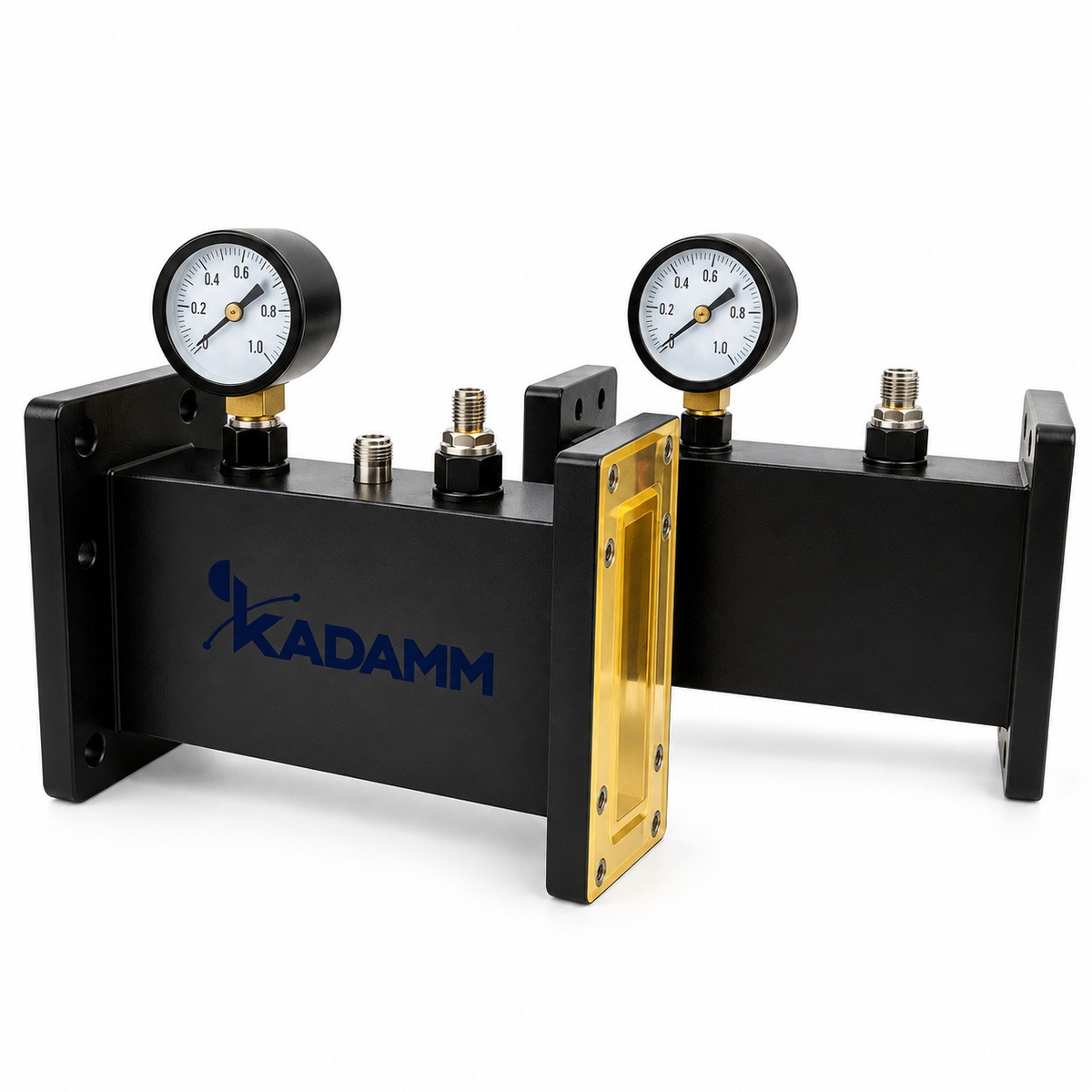

Секция KADAMM ВПД — отрезок волновода со штуцером для подачи осушенного воздуха; избыточное давление в тракте не пускает внутрь влагу.
Конструкция и материалы
Узел KADAMM ВПД — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
22 исполнения, 22 рабочие полосы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВПД: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 1,13–112 ГГц |
| Волновод | 22 варианта — по таблице исполнений |
| Толщина, мм | от 19 до 50 |
| Давление, PSIG | от 15 до 45 |
| КСВН, не более | 1,05 |
Как читать характеристики
Таблица исполнений
Все 22 исполнения серии ВПД с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Толщина, мм | Давление, PSIG |
|---|---|---|---|---|
| KADAMM ВПД-WR10 | 73,8-112,0 | WR10 | 19 | 15-20 |
| KADAMM ВПД-WR112 | 6,57-9,99 | WR112 | 19 | 15-45 |
| KADAMM ВПД-WR12 | 60,5-91,9 | WR12 | 19 | 15-20 |
| KADAMM ВПД-WR137 | 5,38-8,17 | WR137 | 19 | 15-45 |
| KADAMM ВПД-WR15 | 55,0-65,0 | WR15 | 19 | 15-20 |
| KADAMM ВПД-WR159 | 4,64-7,05 | WR159 | 19 | 15-45 |
| KADAMM ВПД-WR187 | 3,94-5,99 | WR187 | 19 | 15-45 |
| KADAMM ВПД-WR19 | 40,0-60,0 | WR19 | 19 | 15-20 |
| KADAMM ВПД-WR22 | 33,0-50,0 | WR22 | 19 | 15-20 |
| KADAMM ВПД-WR229 | 3,22-4,9 | WR229 | 19 | 15-45 |
| KADAMM ВПД-WR28 | 26,3-40,0 | WR28 | 19 | 15-45 |
| KADAMM ВПД-WR284 | 2,60-3,95 | WR284 | 19 | 15-45 |
| KADAMM ВПД-WR34 | 21,7-33,0 | WR34 | 19 | 15-45 |
| KADAMM ВПД-WR340 | 2,17-3,30 | WR340 | 19 | 15-45 |
| KADAMM ВПД-WR42 | 17,6-26,7 | WR42 | 19 | 15-45 |
| KADAMM ВПД-WR430 | 1,72-2,61 | WR430 | 19 | 15-45 |
| KADAMM ВПД-WR51 | 14,5-22,0 | WR51 | 19 | 15-45 |
| KADAMM ВПД-WR510 | 1,45-2,20 | WR510 | 50 | 15-45 |
| KADAMM ВПД-WR62 | 11,9-18,0 | WR62 | 19 | 15-45 |
| KADAMM ВПД-WR650 | 1,13-1,73 | WR650 | 50 | 15-45 |
| KADAMM ВПД-WR75 | 9,84-15,0 | WR75 | 19 | 15-45 |
| KADAMM ВПД-WR90 | 8,20-12,40 | WR90 | 19 | 15-45 |
Как выбрать исполнение
Исполнения серии KADAMM ВПД по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВПД и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВПД работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВПД входят:
Техническое описание серии ВПД — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВПД или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВПД | Секции подачи давления волноводные | 1,13 – 112 ГГц | 22 | — |
| KADAMM ВП | Прямоугольные волноводы, прямые секции | 320 МГц – 330 ГГц | 42 | — |
| KADAMM ВП-Н | Волноводы Н-образные (двухгребневые), прямые секции | 175 МГц – 40 ГГц | 17 | — |
| KADAMM ВП-Г | Прямоугольные волноводы герметизируемые (под избыточное давление) | 320 МГц – 40 ГГц | 24 | — |
| KADAMM ВИ-П | Изгибы волноводные плавные (Е- и Н-плоскость) | 1,13 – 330 ГГц | 58 | — |
Когда брать соседнюю серию: нужны волноводы — KADAMM ВП.
