Серия KADAMM ВП-Г: 24 модели, 320 МГц – 40 ГГц, соединители по таблице исполнений.
О серии

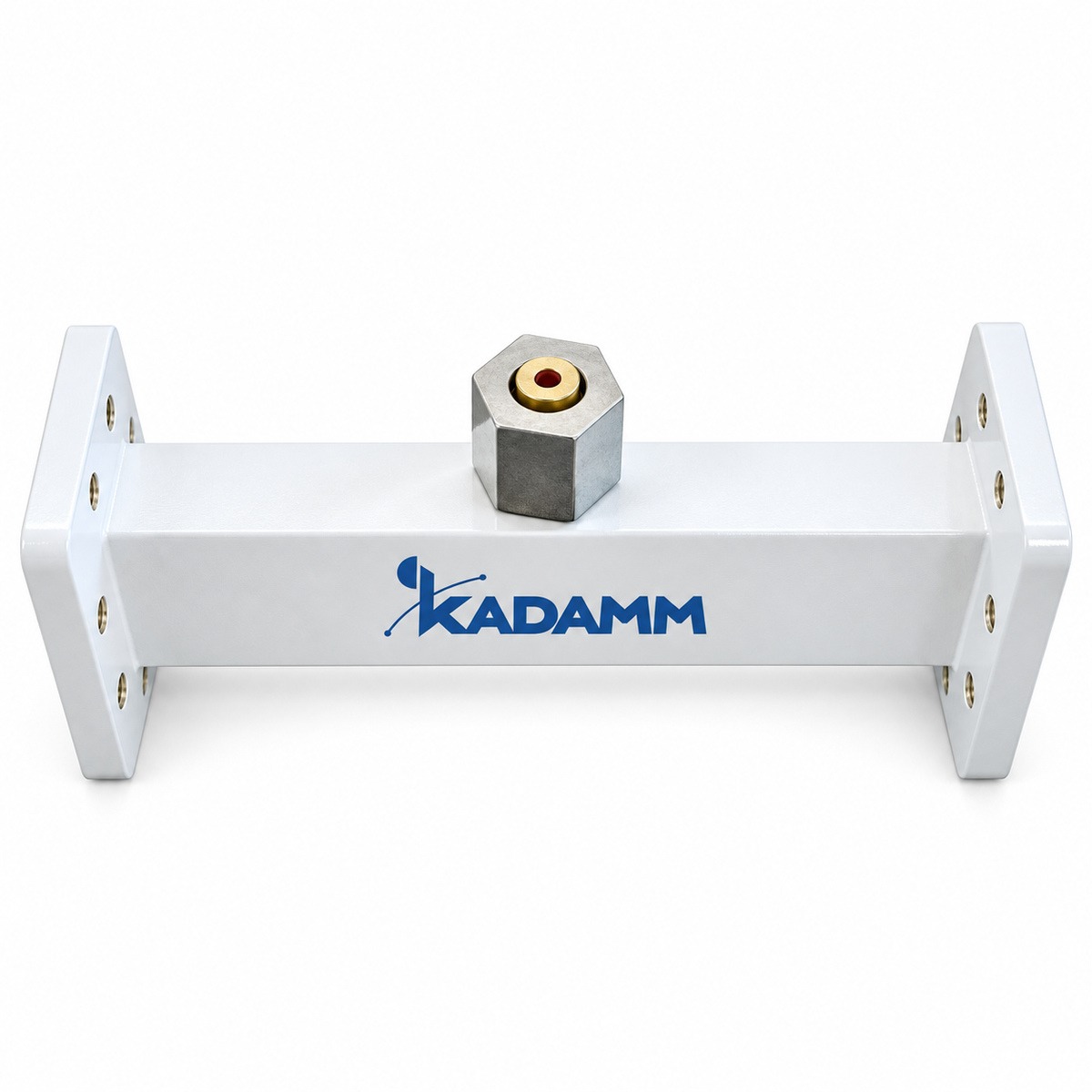

Волноводы серии ВП-Г передают энергию СВЧ с малыми потерями. Состав серии ВП-Г: 24 модели, общий диапазон 320 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВП-Г: КСВН от 1,05 до 1,1. Модели внутри серии ВП-Г отличаются параметрами: частоты, КСВН, волновод, фланец, материал, длина.
Типовые задачи для серии ВП-Г: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВП-Г.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм | Давление, МПа |
|---|---|---|---|---|---|---|---|
| KADAMM ВП-WR112-М-Г | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR1150-А-Г | 0,64-0,98 | 1,05 | WR1150 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR137-М-Г | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR1500-А-Г | 0,49-0,75 | 1,05 | WR1500 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR159-А-Г | 4,64-7,05 | 1,05 | WR159 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR1800-А-Г | 0,41-0,62 | 1,05 | WR1800 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR187-А-Г | 3,94-5,99 | 1,05 | WR187 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR2100-А-Г | 0,35-0,53 | 1,05 | WR2100 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR229-А-Г | 3,22-4,90 | 1,05 | WR229 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR2300-А-Г | 0,32-0,49 | 1,05 | WR2300 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR28-М-Г | 26,5-40,0 | 1,1 | WR28 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR284-А-Г | 2,60-3,95 | 1,05 | WR284 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR34-М-Г | 21,7-33,0 | 1,1 | WR34 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR340-А-Г | 2,17-3,30 | 1,05 | WR340 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR42-М-Г | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR430-А-Г | 1,72-2,61 | 1,05 | WR430 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR51-М-Г | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR510-А-Г | 1,45-2,20 | 1,05 | WR510 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR62-М-Г | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR650-А-Г | 1,13-1,73 | 1,05 | WR650 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR75-М-Г | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR770-А-Г | 0,96-1,46 | 1,05 | WR770 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR90-М-Г | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR975-А-Г | 0,75-1,15 | 1,05 | WR975 | FDP/FDM | алюминий | 200 | ≤0,1 |
Вопросы по серии
Общий диапазон серии ВП-Г — 320 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВП-Г — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВП-WR112-М-Г», и количество.
Техническое описание серии ВП-Г и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
