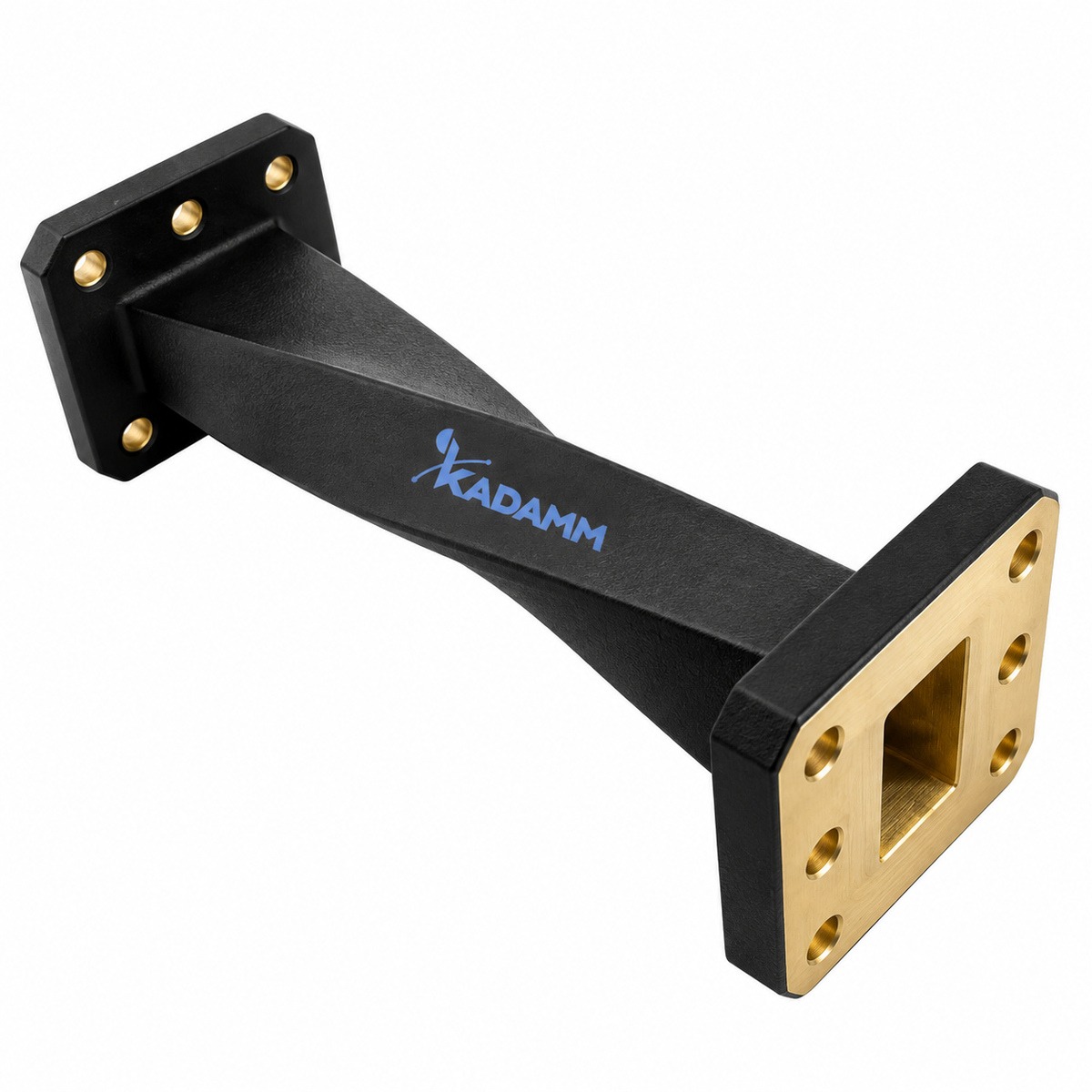

Скрутки волноводные KADAMM ВСК

Name: Скрутки волноводные KADAMM ВСК
Brand: КАДАММ
SKU: KADAMM ВСК

Производитель:КАДАММ

Артикул: KADAMM ВСК

Техническое описание серии KADAMM ВСК

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Волноводы

KADAMM ВСК — серия производства KADAMM (КАДАММ): 20 моделей, 1,72 – 112 ГГц, соединители по таблице исполнений.

1,72 – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Волноводы серии ВСК передают энергию СВЧ с малыми потерями. Состав серии ВСК: 20 моделей, общий диапазон 1,72 – 112 ГГц, соединители по таблице исполнений.

По моделям KADAMM ВСК: КСВН от 1,1 до 1,15. Исполнения ВСК различаются по параметрам: частоты, КСВН, волновод, фланец, материал, длина.

Типовые задачи для серии ВСК: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Нужное исполнение ВСК выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 1,72 – 112 ГГцПолосу каждой модели ВСК смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели ВСК должна перекрывать все частоты тракта с запасом по краям.

КСВНДля измерительных трактов берите исполнения ВСК с наименьшим КСВН.

ВолноводСечение волновода у модели ВСК выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели ВСК должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели ВСК выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Волновод	Фланец	Материал	Длина, мм	Lмин, мм
KADAMM ВСК-WR10	73,8-112	1,15	WR10	FUGP	медь	50	25
KADAMM ВСК-WR112	6,57-9,99	1,1	WR112	FBP/FBM	медь	100	50
KADAMM ВСК-WR12	60,5-91,9	1,15	WR12	FUGP	медь	50	25
KADAMM ВСК-WR137	5,38-8,17	1,1	WR137	FDP/FDM	медь	100	60
KADAMM ВСК-WR15	49,8-75,8	1,15	WR15	FUGP	медь	50	25
KADAMM ВСК-WR159	4,64-7,05	1,1	WR159	FDP/FDM	алюминий	200	70
KADAMM ВСК-WR187	3,94-5,99	1,1	WR187	FDP/FDM	алюминий	200	70
KADAMM ВСК-WR19	39,2-59,6	1,15	WR19	FUGP	медь	50	30
KADAMM ВСК-WR22	32,9-50,1	1,15	WR22	FUGP	медь	50	30
KADAMM ВСК-WR229	3,22-4,90	1,1	WR229	FDP/FDM	алюминий	200	90
KADAMM ВСК-WR28	26,5-40,0	1,1	WR28	FBP/FBM	медь	50	30
KADAMM ВСК-WR284	2,60-3,95	1,1	WR284	FDP/FDM	алюминий	300	120
KADAMM ВСК-WR34	21,7-33,0	1,1	WR34	FBP/FBM	медь	60	35
KADAMM ВСК-WR340	2,17-3,30	1,1	WR340	FDP/FDM	алюминий	400	140
KADAMM ВСК-WR42	17,6-26,7	1,1	WR42	FBP/FBM	медь	60	35
KADAMM ВСК-WR430	1,72-2,61	1,1	WR430	FDP/FDM	алюминий	400	150
KADAMM ВСК-WR51	14,5-22,0	1,1	WR51	FBP/FBM	медь	60	35
KADAMM ВСК-WR62	11,9-18,0	1,1	WR62	FBP/FBM	медь	100	40
KADAMM ВСК-WR75	9,84-15,0	1,1	WR75	FBP/FBM	медь	100	40
KADAMM ВСК-WR90	8,20-12,40	1,1	WR90	FBP/FBM	медь	100	45

Вопросы по серии

В каком диапазоне работает серия KADAMM ВСК?

Общий диапазон серии ВСК — 1,72 – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВСК?

В серии ВСК — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВСК?

Назовите артикул исполнения из таблицы, например «KADAMM ВСК-WR10», и количество.

Какие документы есть на серию KADAMM ВСК?

Техническое описание серии ВСК и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.
