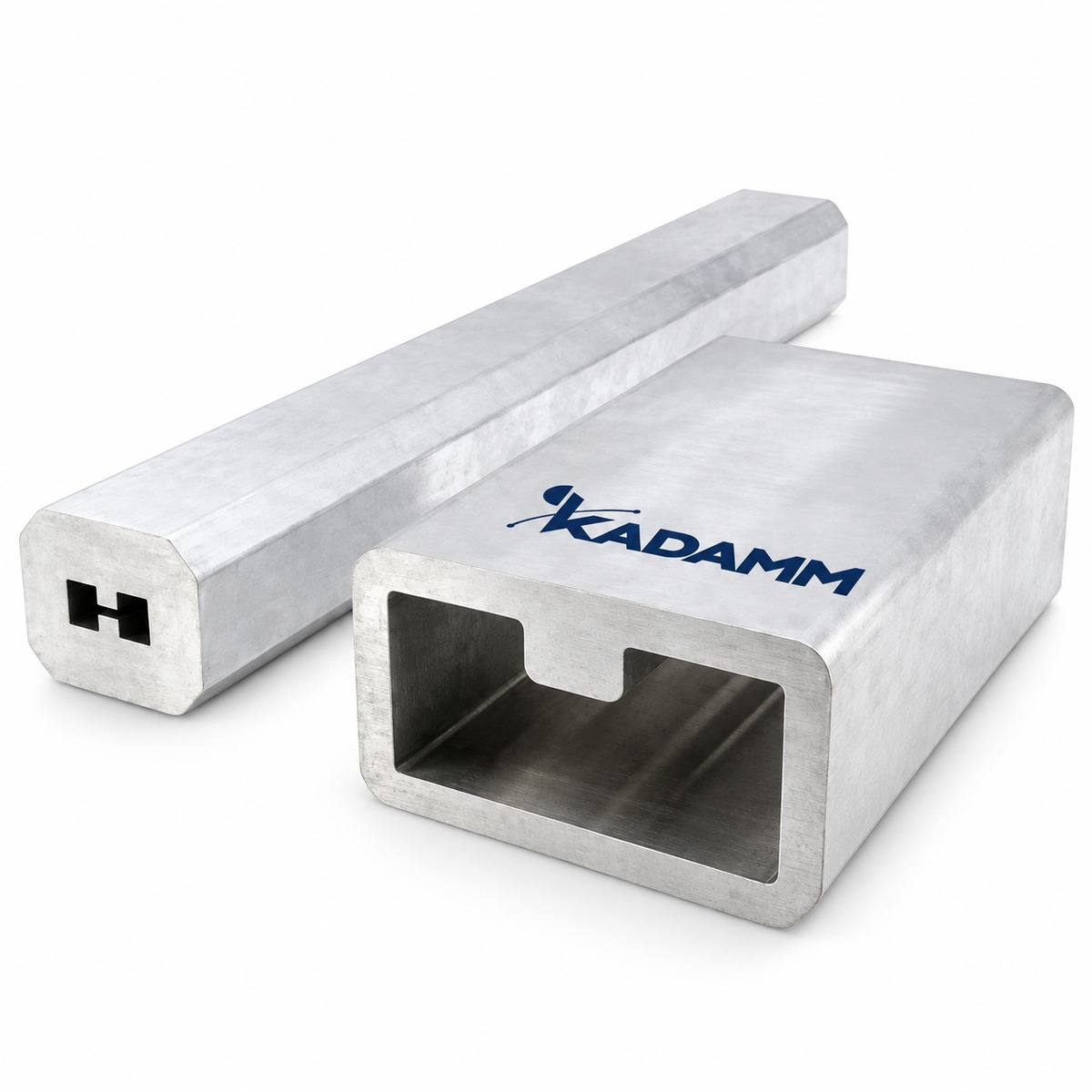

Волноводные трубы KADAMM (КАДАММ) серии ВТ: служат заготовкой для волноводных секций и узлов.
О серии
KADAMM ВТ — волноводные трубы производства KADAMM (КАДАММ).
В серии 40 исполнений, общий охват частот — 320 МГц – 112 ГГц.
Исполнения ВТ различаются по параметрам: частоты, волновод, частота отсечки, внутренние размеры a×b, наружные размеры A×B, погонная масса.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Трубы-заготовки — материал для изготовления секций и узлов по месту, нужной длины и формы.
Принцип работы
Трубы KADAMM ВТ — металлические трубы стандартного волноводного сечения без фланцев: из них изготавливают секции и узлы нужной длины, устанавливая фланцы по месту.
Конструкция и материалы
Узел KADAMM ВТ — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
40 исполнений, 40 рабочих полос. Самая широкая полоса — 5–18 ГГц у KADAMM ВТ-WRD500.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВТ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 320 МГц – 112 ГГц |
| Волновод | 40 вариантов — по таблице исполнений |
| Частота отсечки, МГц | от 1372,4 до 26344 |
| Внутренние размеры a×b, мм | от 5,69 до 109,22 |
| Наружные размеры A×B, мм | от 7,72 до 113,28 |
| Погонная масса, кг/м | от 0,2 до 6,03 |
Как читать характеристики
Таблица исполнений
Все 40 исполнений серии ВТ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Частота отсечки, МГц | Внутренние размеры a×b, мм | Наружные размеры A×B, мм | Погонная масса, кг/м |
|---|---|---|---|---|---|---|
| KADAMM ВТ-WR10 | 73,8-112 | WR10 | — | — | — | — |
| KADAMM ВТ-WR112 | 6,57-9,99 | WR112 | 5295,7 | 28,5×12,62 | 31,75×15,88 | медь 1,27; алюминий 0,4 |
| KADAMM ВТ-WR1150 | 0,64-0,98 | WR1150 | — | — | — | — |
| KADAMM ВТ-WR12 | 60,5-91,9 | WR12 | — | — | — | — |
| KADAMM ВТ-WR137 | 5,38-8,17 | WR137 | 4301,2 | 34,85×15,8 | 38,1×19,05 | медь 1,54; алюминий 0,48 |
| KADAMM ВТ-WR15 | 49,8-75,8 | WR15 | — | — | — | — |
| KADAMM ВТ-WR1500 | 0,49-0,75 | WR1500 | — | — | — | — |
| KADAMM ВТ-WR159 | 4,64-7,05 | WR159 | 3711,2 | 40,39×20,19 | 43,64×23,44 | медь 1,84; алюминий 0,57 |
| KADAMM ВТ-WR1800 | 0,41-0,62 | WR1800 | — | — | — | — |
| KADAMM ВТ-WR187 | 3,94-5,99 | WR187 | 3152,4 | 47,55×22,15 | 50,8×25,4 | медь 2,1; алюминий 0,65 |
| KADAMM ВТ-WR19 | 39,2-59,6 | WR19 | — | — | — | — |
| KADAMM ВТ-WR2100 | 0,35-0,53 | WR2100 | — | — | — | — |
| KADAMM ВТ-WR22 | 32,9-50,1 | WR22 | 26344 | 5,69×2,845 | 7,72×4,88 | медь 0,2; алюминий 0,06 |
| KADAMM ВТ-WR229 | 3,22-4,90 | WR229 | 2576,9 | 58,17×29,08 | 61,42×32,33 | медь 2,6; алюминий 0,81 |
| KADAMM ВТ-WR2300 | 0,32-0,49 | WR2300 | — | — | — | — |
| KADAMM ВТ-WR28 | 26,4-40,0 | WR28 | 21077 | 7,112×3,556 | 9,14×5,59 | медь 0,23; алюминий 0,07 |
| KADAMM ВТ-WR284 | 2,60-3,95 | WR284 | 2077,9 | 72,14×34,04 | 76,2×38,1 | медь 3,96; алюминий 1,23 |
| KADAMM ВТ-WR34 | 21,7-33,0 | WR34 | 17357 | 8,636×4,318 | 10,67×6,35 | медь 0,27; алюминий 0,08 |
| KADAMM ВТ-WR340 | 2,17-3,30 | WR340 | 1735,7 | 86,36×43,18 | 90,42×47,24 | медь 4,81; алюминий 1,5 |
| KADAMM ВТ-WR42 | 17,6-26,7 | WR42 | 14051 | 10,67×4,318 | 12,7×6,35 | медь 0,31; алюминий 0,1 |
| KADAMM ВТ-WR430 | 1,72-2,61 | WR430 | 1372,4 | 109,22×54,61 | 113,28×58,67 | медь 6,03; алюминий 1,87 |
| KADAMM ВТ-WR51 | 14,5-22,0 | WR51 | 11571 | 12,95×6,477 | 14,99×8,51 | медь 0,39; алюминий 0,12 |
| KADAMM ВТ-WR510 | 1,45-2,2 | WR510 | — | — | — | — |
| KADAMM ВТ-WR62 | 11,9-18,0 | WR62 | 9487,7 | 15,8×7,899 | 17,83×9,93 | медь 0,46; алюминий 0,14 |
| KADAMM ВТ-WR650 | 1,13-1,73 | WR650 | — | — | — | — |
| KADAMM ВТ-WR75 | 9,84-15,0 | WR75 | 7868,6 | 19,05×9,525 | 21,59×12,06 | медь 0,69; алюминий 0,22 |
| KADAMM ВТ-WR770 | 0,96-1,46 | WR770 | — | — | — | — |
| KADAMM ВТ-WR90 | 8,20-12,5 | WR90 | 6557,1 | 22,86×10,16 | 25,4×12,7 | медь 0,79; алюминий 0,25 |
| KADAMM ВТ-WR975 | 0,76-1,15 | WR975 | — | — | — | — |
| KADAMM ВТ-WRD110 | 11,0-26 | WRD110 | — | — | — | — |
| KADAMM ВТ-WRD180 | 18,0-40 | WRD180 | — | — | — | — |
| KADAMM ВТ-WRD200 | 2,0-4,8 | WRD200 | — | — | — | — |
| KADAMM ВТ-WRD250 | 2,6-7,8 | WRD250 | — | — | — | — |
| KADAMM ВТ-WRD350 | 3,5-8,2 | WRD350 | — | — | — | — |
| KADAMM ВТ-WRD475 | 4,75-11,0 | WRD475 | — | — | — | — |
| KADAMM ВТ-WRD500 | 5,0-18 | WRD500 | — | — | — | — |
| KADAMM ВТ-WRD580 | 5,8-16 | WRD580 | — | — | — | — |
| KADAMM ВТ-WRD650 | 6,5-18 | WRD650 | — | — | — | — |
| KADAMM ВТ-WRD700 | 7,0-18 | WRD700 | — | — | — | — |
| KADAMM ВТ-WRD750 | 7,5-18 | WRD750 | — | — | — | — |
Как выбрать исполнение
Исполнения серии KADAMM ВТ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВТ и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВТ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВТ входят:
Техническое описание серии ВТ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВТ или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВТ | Трубы волноводные (заготовки) | 320 МГц – 112 ГГц | 40 | — |
| KADAMM ВТП | Трубы волноводные плоские | 1,72 – 12,5 ГГц | 14 | — |
| KADAMM ВП | Прямоугольные волноводы, прямые секции | 320 МГц – 330 ГГц | 42 | — |
| KADAMM ВП-Н | Волноводы Н-образные (двухгребневые), прямые секции | 175 МГц – 40 ГГц | 17 | — |
| KADAMM ВП-Г | Прямоугольные волноводы герметизируемые (под избыточное давление) | 320 МГц – 40 ГГц | 24 | — |
Когда брать соседнюю серию: нужны волноводы — KADAMM ВП.
