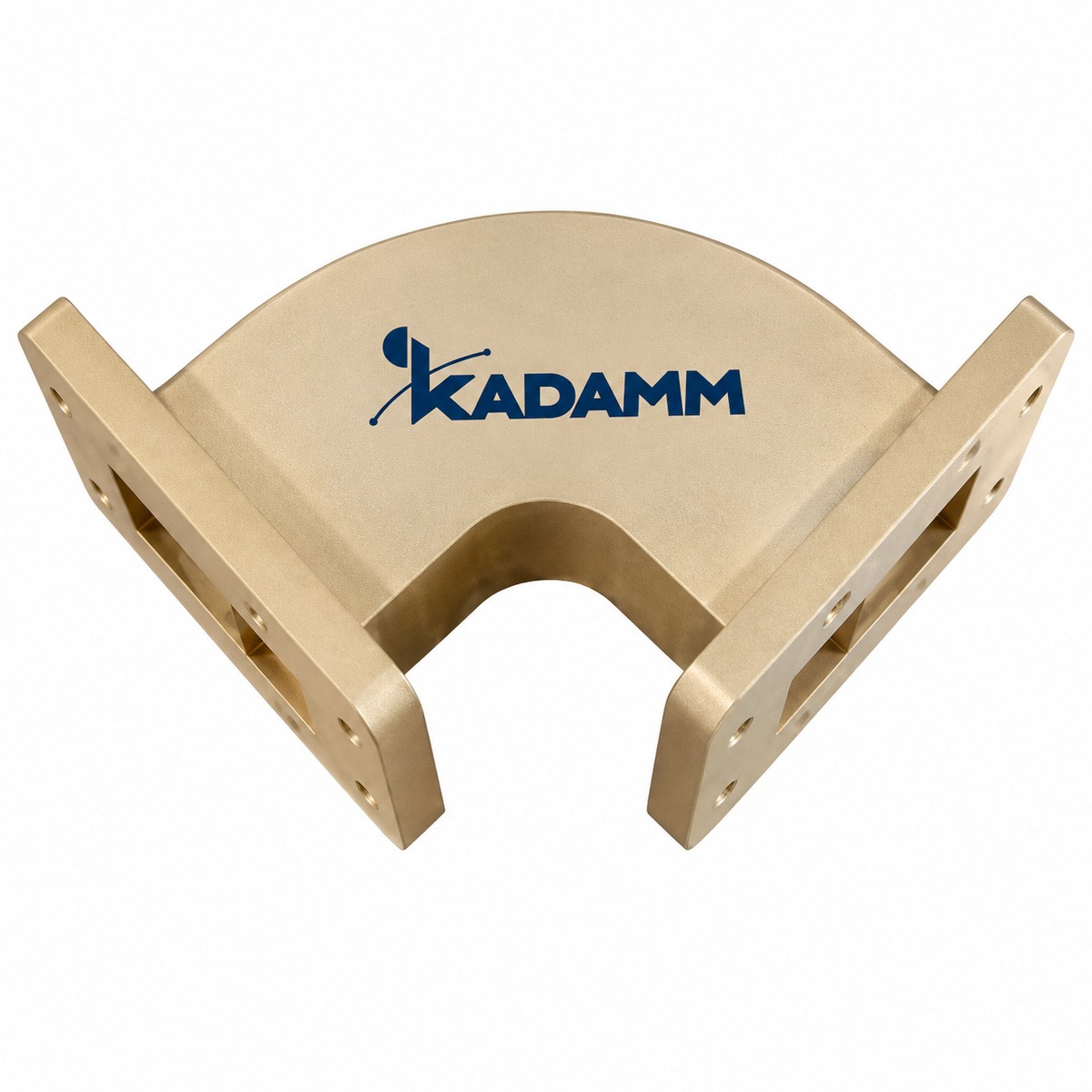

KADAMM ВИ-Н — серия производства KADAMM (КАДАММ): 26 моделей, 840 МГц – 40 ГГц, соединители по таблице исполнений.
О серии
Волноводы серии ВИ-Н передают энергию СВЧ с малыми потерями. В серии ВИ-Н — 26 моделей, общий диапазон 840 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВИ-Н: КСВН от 1,25 до 1,3. Исполнения ВИ-Н различаются по параметрам: частоты, КСВН, волновод, материал, a×B. Общее для всех моделей ВИ-Н: фланец — FP/FM.
Типовые задачи для серии ВИ-Н: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Нужное исполнение ВИ-Н выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | A×B, мм |
|---|---|---|---|---|---|
| KADAMM ВИ-WRD110-Е | 11-26,5 | 1,25 | WRD110 | медь | 30X30 |
| KADAMM ВИ-WRD110-Н | 11-26,5 | 1,25 | WRD110 | медь | 30X30 |
| KADAMM ВИ-WRD150-Е | 1,5-3,6 | 1,25 | WRD150 | алюминий | 100X100 |
| KADAMM ВИ-WRD150-Н | 1,5-3,6 | 1,25 | WRD150 | алюминий | 150X150 |
| KADAMM ВИ-WRD180-Е | 18-40 | 1,3 | WRD180 | медь | 30X30 |
| KADAMM ВИ-WRD180-Н | 18-40 | 1,3 | WRD180 | медь | 30X30 |
| KADAMM ВИ-WRD200-Е | 2-4,8 | 1,25 | WRD200 | алюминий | 100X100 |
| KADAMM ВИ-WRD200-Н | 2-4,8 | 1,25 | WRD200 | алюминий | 150X150 |
| KADAMM ВИ-WRD250-Е | 2,6-7,8 | 1,25 | WRD250 | алюминий | 100X100 |
| KADAMM ВИ-WRD250-Н | 2,6-7,8 | 1,25 | WRD250 | алюминий | 150X150 |
| KADAMM ВИ-WRD350-Е | 3,5-8,2 | 1,25 | WRD350 | алюминий | 100X100 |
| KADAMM ВИ-WRD350-Н | 3,5-8,2 | 1,25 | WRD350 | алюминий | 100X100 |
| KADAMM ВИ-WRD475-Е | 4,75-11 | 1,25 | WRD475 | медь | 100X100 |
| KADAMM ВИ-WRD475-Н | 4,75-11 | 1,25 | WRD475 | медь | 100X100 |
| KADAMM ВИ-WRD500-Е | 5-18 | 1,25 | WRD500 | медь | 80X80 |
| KADAMM ВИ-WRD500-Н | 5-18 | 1,25 | WRD500 | медь | 80X80 |
| KADAMM ВИ-WRD580-Е | 5,8-16 | 1,25 | WRD580 | медь | 80X80 |
| KADAMM ВИ-WRD580-Н | 5,8-16 | 1,25 | WRD580 | медь | 80X80 |
| KADAMM ВИ-WRD650-Е | 6,5-18 | 1,25 | WRD650 | медь | 50X50 |
| KADAMM ВИ-WRD650-Н | 6,5-18 | 1,25 | WRD650 | медь | 50X50 |
| KADAMM ВИ-WRD700-Е | 7-18,5 | 1,25 | WRD700 | медь | 50X50 |
| KADAMM ВИ-WRD700-Н | 7-18,5 | 1,25 | WRD700 | медь | 50X50 |
| KADAMM ВИ-WRD750-Е | 7,5-18 | 1,25 | WRD750 | медь | 50X50 |
| KADAMM ВИ-WRD750-Н | 7,5-18 | 1,25 | WRD750 | медь | 50X50 |
| KADAMM ВИ-WRD84-Е | 0,84-2 | 1,25 | WRD84 | алюминий | 150X150 |
| KADAMM ВИ-WRD84-Н | 0,84-2 | 1,25 | WRD84 | алюминий | 200X200 |
Вопросы по серии
Общий диапазон серии ВИ-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВИ-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВИ-WRD110-Е», и количество.
К серии ВИ-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
