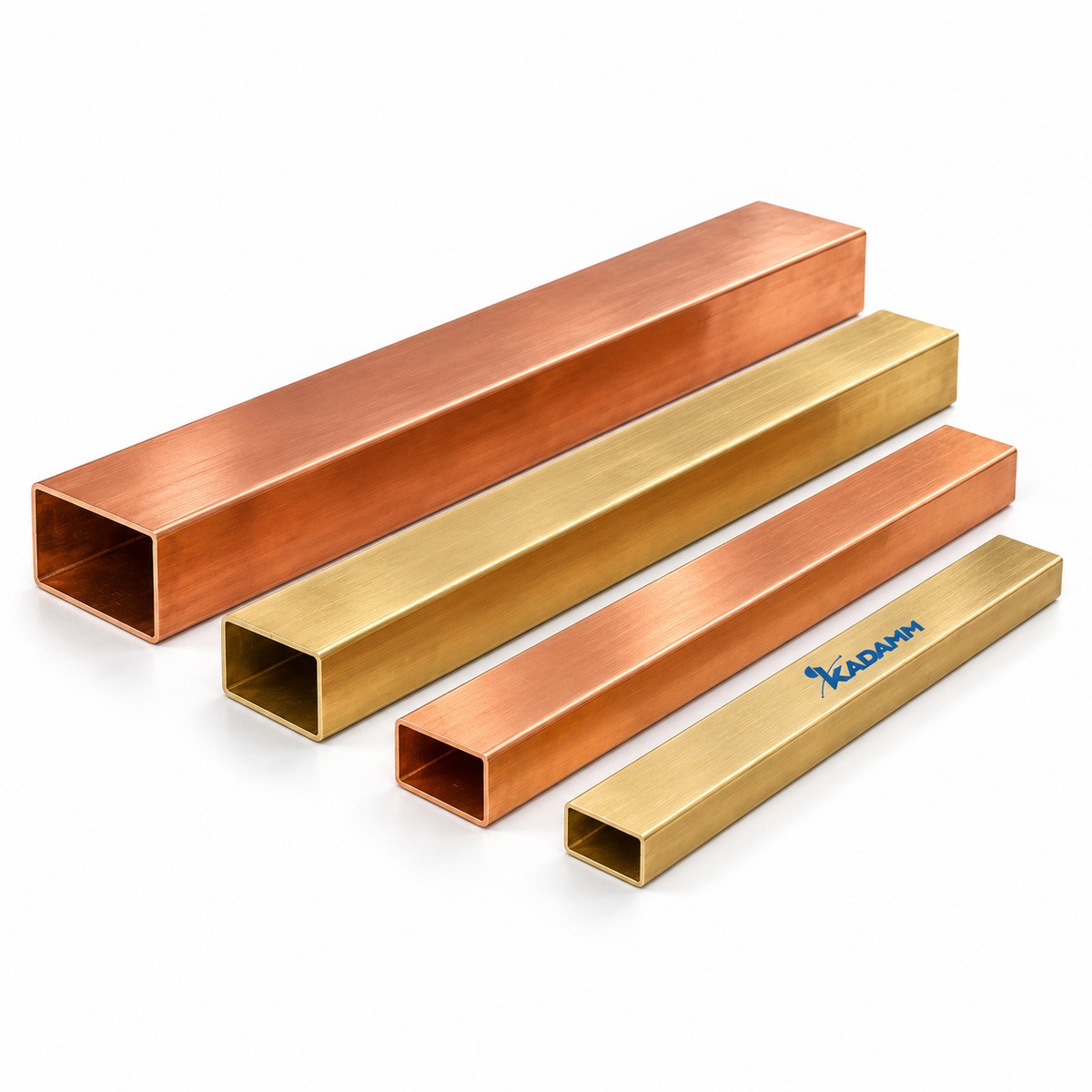

Волноводные трубы KADAMM (КАДАММ) серии ВТП: служат заготовкой для волноводных секций и узлов.
О серии
KADAMM ВТП — волноводные трубы производства KADAMM (КАДАММ).
В серии 14 исполнений, общий охват частот — 1,72 – 12,5 ГГц.
Внутри серии ВТП меняются частоты, волновод, внутренние размеры a×b, толщина стенки, исполнение — по ним и выбирают исполнение.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Трубы-заготовки — материал для изготовления секций и узлов по месту, нужной длины и формы.
Принцип работы
Трубы KADAMM ВТП — металлические трубы стандартного волноводного сечения без фланцев: из них изготавливают секции и узлы нужной длины, устанавливая фланцы по месту.
Конструкция и материалы
Узел KADAMM ВТП — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
14 исполнений, 9 рабочих полос.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВТП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 1,72–12,5 ГГц |
| Волновод | 9 вариантов — по таблице исполнений |
| Внутренние размеры a×b, мм | от 22,86 до 109,22 |
| Толщина стенки, мм | от 1 до 2,03 |
| Исполнение | средняя плоская |
| Материал | медь или алюминий |
Как читать характеристики
Таблица исполнений
Все 14 исполнений серии ВТП с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Внутренние размеры a×b, мм | Толщина стенки, мм | Исполнение |
|---|---|---|---|---|---|
| KADAMM ВТП-WR112 | 6,57-9,99 | WR112 | 28,499×5 | 1,2 | — |
| KADAMM ВТП-WR137 | 5,38-8,17 | WR137 | 34,85×5 | 1,2,1,625 | — |
| KADAMM ВТП-WR137-С | 5,38-8,17 | WR137 | 34,85×8,7 | 1,625 | средняя плоская |
| KADAMM ВТП-WR159 | 4,64-7,05 | WR159 | 40,39×5 | 1,625 | — |
| KADAMM ВТП-WR159-С | 4,64-7,05 | WR159 | 40,386×10,1 | 2 | средняя плоская |
| KADAMM ВТП-WR187 | 3,94-5,99 | WR187 | 47,55×5,7 | 1,2,1,625 | — |
| KADAMM ВТП-WR187-С | 3,94-5,99 | WR187 | 47,549×11,9 | 1,2; 1,625 | средняя плоская |
| KADAMM ВТП-WR229 | 3,22-4,90 | WR229 | 58,17×7 | 2,03 | — |
| KADAMM ВТП-WR229-С | 3,22-4,90 | WR229 | 58,1×14,5 | 1,625 | средняя плоская |
| KADAMM ВТП-WR284 | 2,60-3,95 | WR284 | 72,14×8,6 | 2,03 | — |
| KADAMM ВТП-WR340 | 2,17-3,30 | WR340 | 86,36×10,4 | 2,03 | — |
| KADAMM ВТП-WR430 | 1,72-2,61 | WR430 | 109,22×13,1 | 2,03 | — |
| KADAMM ВТП-WR90 | 8,20-12,5 | WR90 | 22,86×5 | 1,1,27 | — |
| KADAMM ВТП-WR90-С | 8,20-12,5 | WR90 | 22,86×5 | 1; 1,27 | средняя плоская |
Как выбрать исполнение
Полосы исполнений серии KADAMM ВТП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВТП и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВТП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВТП входят:
Техническое описание серии ВТП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВТП или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВТП | Трубы волноводные плоские | 1,72 – 12,5 ГГц | 14 | — |
| KADAMM ВТ | Трубы волноводные (заготовки) | 320 МГц – 112 ГГц | 40 | — |
| KADAMM ВП | Прямоугольные волноводы, прямые секции | 320 МГц – 330 ГГц | 42 | — |
| KADAMM ВП-Н | Волноводы Н-образные (двухгребневые), прямые секции | 175 МГц – 40 ГГц | 17 | — |
| KADAMM ВП-Г | Прямоугольные волноводы герметизируемые (под избыточное давление) | 320 МГц – 40 ГГц | 24 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у ВТП — KADAMM ВТ; нужны волноводы — KADAMM ВП.
