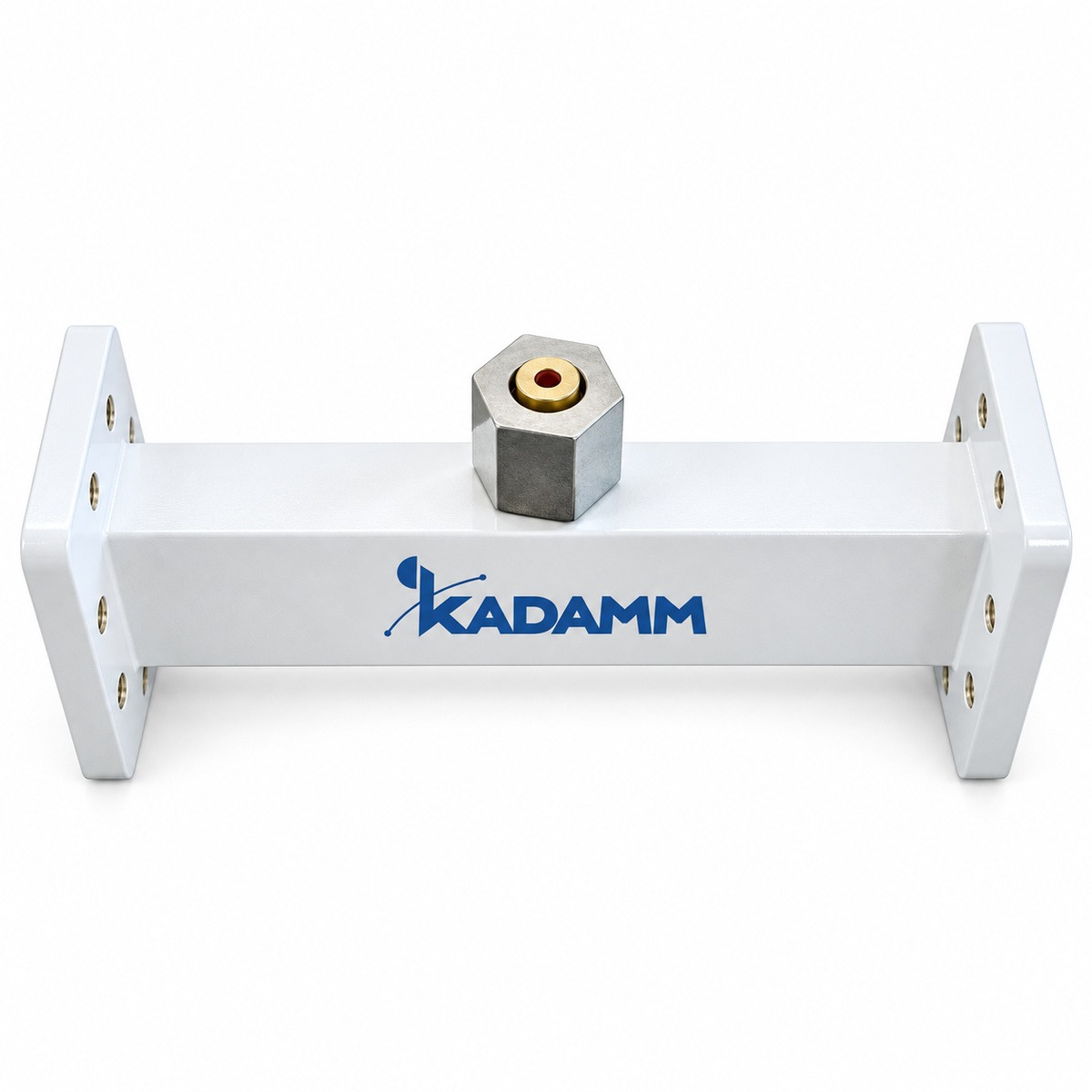

Серия KADAMM ВП: 34 модели, 320 МГц – 330 ГГц, соединители по таблице исполнений.
О серии
Волноводы серии ВП передают энергию СВЧ с малыми потерями. В серии ВП — 34 модели, общий диапазон 320 МГц – 330 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВП: КСВН от 1,05 до 1,15. Исполнения ВП различаются по параметрам: частоты, КСВН, волновод, фланец, материал, длина.
Где применяют KADAMM ВП: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВП.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM ВП-WR10-М | 73,8-112 | 1,15 | WR10 | FUGP | медь | 0,1-300 |
| KADAMM ВП-WR112-М | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 0,1-2000 |
| KADAMM ВП-WR1150-А | 0,64-0,98 | 1,05 | WR1150 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR12-М | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 0,1-300 |
| KADAMM ВП-WR137-М | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 0,1-2000 |
| KADAMM ВП-WR15-М | 49,8-75,8 | 1,15 | WR15 | FUGP | медь | 0,1-300 |
| KADAMM ВП-WR1500-А | 0,49-0,75 | 1,05 | WR1500 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR159-А | 4,64-7,05 | 1,05 | WR159 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR1800-А | 0,41-0,62 | 1,05 | WR1800 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR187-А | 3,94-5,99 | 1,05 | WR187 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR19-М | 39,2-59,6 | 1,15 | WR19 | FUGP | медь | 0,1-300 |
| KADAMM ВП-WR2100-А | 0,35-0,53 | 1,05 | WR2100 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR22-М | 32,9-50,1 | 1,15 | WR22 | FUGP | медь | 0,1-300 |
| KADAMM ВП-WR229-А | 3,22-4,90 | 1,05 | WR229 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR2300-А | 0,32-0,49 | 1,05 | WR2300 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR28-М | 26,5-40,0 | 1,1 | WR28 | FBP/FBM | медь | 0,1-500 |
| KADAMM ВП-WR284-А | 2,60-3,95 | 1,05 | WR284 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR3-М | 217-330 | - | WR3 | FUGP | медь | 0,1-50 |
| KADAMM ВП-WR34-М | 21,7-33,0 | 1,1 | WR34 | FBP/FBM | медь | 0,1-600 |
| KADAMM ВП-WR340-А | 2,17-3,30 | 1,05 | WR340 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR4-М | 172-261 | - | WR4 | FUGP | медь | 0,1-50 |
| KADAMM ВП-WR42-М | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 0,1-600 |
| KADAMM ВП-WR430-А | 1,72-2,61 | 1,05 | WR430 | FDP/FDM | алюминий | 0,1-2000 |
| KADAMM ВП-WR5-М | 145-220 | - | WR5 | FUGP | медь | 0,1-100 |
| KADAMM ВП-WR51-М | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 0,1-1000 |
| KADAMM ВП-WR510-А | 1,45-2,20 | 1,05 | WR510 | FDP/FDM | алюминий | 0,2-2000 |
| KADAMM ВП-WR6-М | 113-173 | - | WR6 | FUGP | медь | 0,1-100 |
| KADAMM ВП-WR62-М | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 0,1-1000 |
| KADAMM ВП-WR650-А | 1,13-1,73 | 1,05 | WR650 | FDP/FDM | алюминий | 0,2-2000 |
| KADAMM ВП-WR75-М | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 0,1-2000 |
| KADAMM ВП-WR770-А | 0,96-1,46 | 1,05 | WR770 | FDP/FDM | алюминий | 0,2-500 |
| KADAMM ВП-WR8-М | 92,2-140 | - | WR8 | FUGP | медь | 0,1-100 |
| KADAMM ВП-WR90-М | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 0,1-2000 |
| KADAMM ВП-WR975-А | 0,75-1,15 | 1,05 | WR975 | FDP/FDM | алюминий | 0,2-500 |
Вопросы по серии
Общий диапазон серии ВП — 320 МГц – 330 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВП-WR10-М», и количество.
К серии ВП прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
