KADAMM ВИ-У — серия производства KADAMM (КАДАММ): 48 моделей, 320 МГц – 40 ГГц, соединители по таблице исполнений.
320 МГц – 40 ГГц
Диапазон частот
48
Моделей в серии
по таблице исполнений
Соединитель
О серии

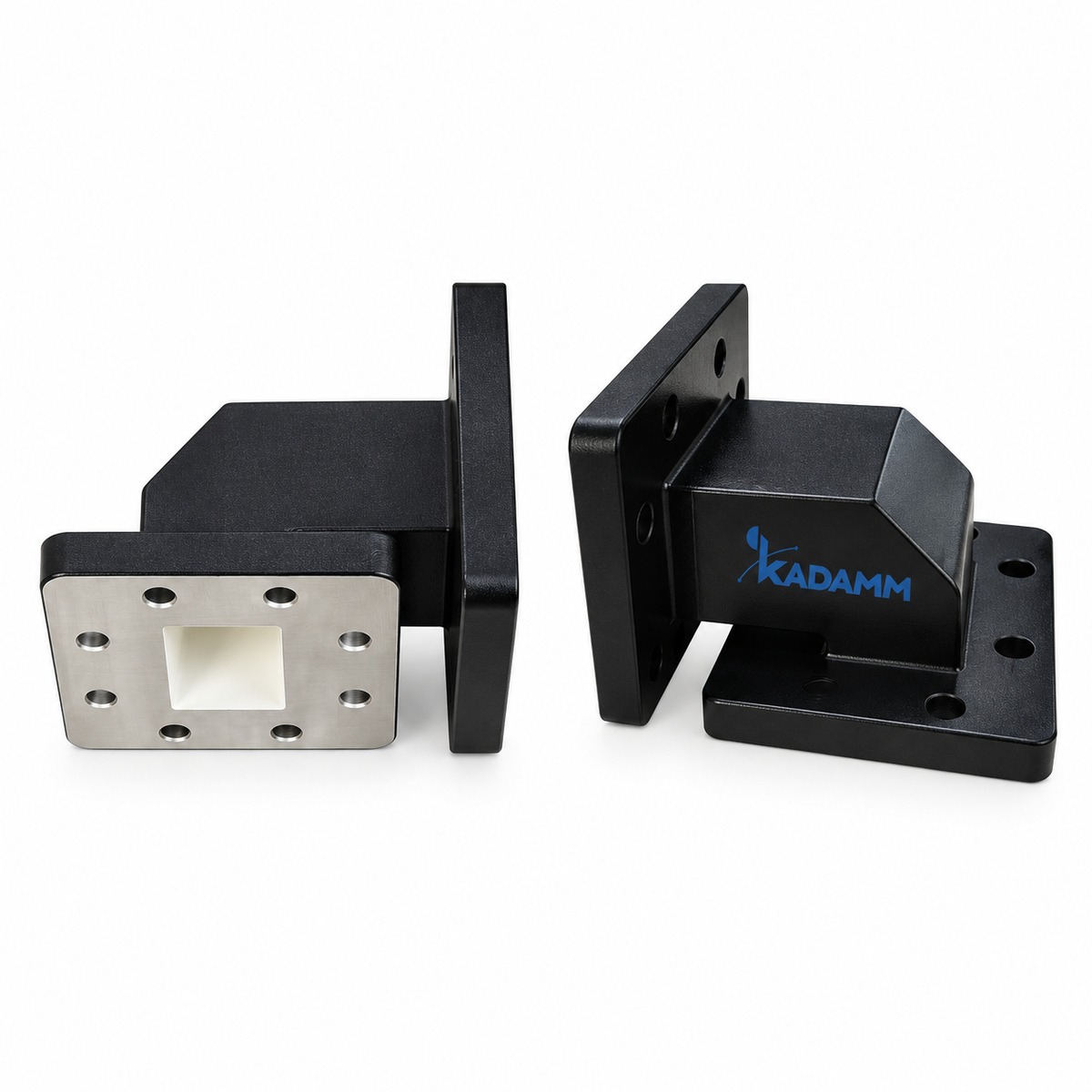

Изделия серии KADAMM ВИ-У передают энергию СВЧ с малыми потерями. В серии ВИ-У — 48 моделей, общий диапазон 320 МГц – 40 ГГц, соединители по таблице исполнений.
Модели внутри серии ВИ-У отличаются параметрами: частоты, волновод, фланец, материал, полоса, a×B мин.. Общее для всех моделей ВИ-У: КСВН, не более — 1,15.
Типовые задачи для серии ВИ-У: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Нужное исполнение ВИ-У выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 320 МГц – 40 ГГцПолосу каждой модели ВИ-У смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыРабочая полоса модели ВИ-У должна перекрывать все частоты тракта с запасом по краям.
ВолноводСечение волновода у модели ВИ-У выбирают по рабочему диапазону: у каждого сечения свой диапазон.
ФланецФланец модели ВИ-У должен совпадать с фланцами соседних узлов тракта.
МатериалМатериал и покрытие модели ВИ-У выбирают по условиям эксплуатации: влажность, агрессивная среда.
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,15 |
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал | Полоса | A×B мин., мм |
|---|---|---|---|---|---|---|
| KADAMM ВИ-WR112-Е-У | 6,57-9,99 | WR112 | FBP/FBM | медь | полный диапазон волновода | 30 X30 |
| KADAMM ВИ-WR112-Н-У | 6,57-9,99 | WR112 | FBP/FBM | медь | ≤15% | 40 X40 |
| KADAMM ВИ-WR1150-Е-У | 0,64-0,98 | WR1150 | FDP/FDM | алюминий | полный диапазон волновода | 130 X130 |
| KADAMM ВИ-WR1150-Н-У | 0,64-0,98 | WR1150 | FDP/FDM | алюминий | ≤15% | 220 X220 |
| KADAMM ВИ-WR137-Е-У | 5,38-8,17 | WR137 | FDP/FDM | медь | полный диапазон волновода | 35 X35 |
| KADAMM ВИ-WR137-Н-У | 5,38-8,17 | WR137 | FDP/FDM | медь | ≤15% | 45 X45 |
| KADAMM ВИ-WR1500-Е-У | 0,49-0,75 | WR1500 | FDP/FDM | алюминий | полный диапазон волновода | 150 X150 |
| KADAMM ВИ-WR1500-Н-У | 0,49-0,75 | WR1500 | FDP/FDM | алюминий | ≤15% | 240 X240 |
| KADAMM ВИ-WR159-Е-У | 4,64-7,05 | WR159 | FDP/FDM | алюминий | полный диапазон волновода | 40 X40 |
| KADAMM ВИ-WR159-Н-У | 4,64-7,05 | WR159 | FDP/FDM | алюминий | ≤15% | 50 X50 |
| KADAMM ВИ-WR1800-Е-У | 0,41-0,62 | WR1800 | FDP/FDM | алюминий | полный диапазон волновода | 180 X180 |
| KADAMM ВИ-WR1800-Н-У | 0,41-0,62 | WR1800 | FDP/FDM | алюминий | ≤15% | 300 X300 |
| KADAMM ВИ-WR187-Е-У | 3,94-5,99 | WR187 | FDP/FDM | алюминий | полный диапазон волновода | 45 X45 |
| KADAMM ВИ-WR187-Н-У | 3,94-5,99 | WR187 | FDP/FDM | алюминий | ≤15% | 60 X60 |
| KADAMM ВИ-WR2100-Е-У | 0,35-0,53 | WR2100 | FDP/FDM | алюминий | полный диапазон волновода | 200 X200 |
| KADAMM ВИ-WR2100-Н-У | 0,35-0,53 | WR2100 | FDP/FDM | алюминий | ≤15% | 330 X330 |
| KADAMM ВИ-WR229-Е-У | 3,22-4,90 | WR229 | FDP/FDM | алюминий | полный диапазон волновода | 45 X45 |
| KADAMM ВИ-WR229-Н-У | 3,22-4,90 | WR229 | FDP/FDM | алюминий | ≤15% | 60 X60 |
| KADAMM ВИ-WR2300-Е-У | 0,32-0,49 | WR2300 | FDP/FDM | алюминий | полный диапазон волновода | 220 X220 |
| KADAMM ВИ-WR2300-Н-У | 0,32-0,49 | WR2300 | FDP/FDM | алюминий | ≤15% | 350 X650 |
| KADAMM ВИ-WR28-Е-У | 26,5-40,0 | WR28 | FBP/FBM | медь | полный диапазон волновода | 12 X12 |
| KADAMM ВИ-WR28-Н-У | 26,5-40,0 | WR28 | FBP/FBM | медь | ≤10% | 18 X18 |
| KADAMM ВИ-WR284-Е-У | 2,60-3,95 | WR284 | FDP/FDM | алюминий | полный диапазон волновода | 60 X60 |
| KADAMM ВИ-WR284-Н-У | 2,60-3,95 | WR284 | FDP/FDM | алюминий | ≤15% | 65 X65 |
| KADAMM ВИ-WR34-Е-У | 21,7-33,0 | WR34 | FBP/FBM | медь | полный диапазон волновода | 15 X15 |
| KADAMM ВИ-WR34-Н-У | 21,7-33,0 | WR34 | FBP/FBM | медь | ≤10% | 20 X20 |
| KADAMM ВИ-WR340-Е-У | 2,17-3,30 | WR340 | FDP/FDM | алюминий | полный диапазон волновода | 70 X70 |
| KADAMM ВИ-WR340-Н-У | 2,17-3,30 | WR340 | FDP/FDM | алюминий | ≤15% | 100 X100 |
| KADAMM ВИ-WR42-Е-У | 17,6-26,7 | WR42 | FBP/FBM | медь | полный диапазон волновода | 15 X15 |
| KADAMM ВИ-WR42-Н-У | 17,6-26,7 | WR42 | FBP/FBM | медь | ≤10% | 20 X20 |
| KADAMM ВИ-WR430-Е-У | 1,72-2,61 | WR430 | FDP/FDM | алюминий | полный диапазон волновода | 70 X70 |
| KADAMM ВИ-WR430-Н-У | 1,72-2,61 | WR430 | FDP/FDM | алюминий | ≤15% | 100 X100 |
| KADAMM ВИ-WR51-Е-У | 14,5-22,0 | WR51 | FBP/FBM | медь | полный диапазон волновода | 20 X20 |
| KADAMM ВИ-WR51-Н-У | 14,5-22,0 | WR51 | FBP/FBM | медь | ≤15% | 25 X25 |
| KADAMM ВИ-WR510-Е-У | 1,45-2,20 | WR510 | FDP/FDM | алюминий | полный диапазон волновода | 90 X90 |
| KADAMM ВИ-WR510-Н-У | 1,45-2,20 | WR510 | FDP/FDM | алюминий | ≤15% | 120 X120 |
| KADAMM ВИ-WR62-Е-У | 11,9-18,0 | WR62 | FBP/FBM | медь | полный диапазон волновода | 20 X20 |
| KADAMM ВИ-WR62-Н-У | 11,9-18,0 | WR62 | FBP/FBM | медь | ≤15% | 25 X25 |
| KADAMM ВИ-WR650-Е-У | 1,13-1,73 | WR650 | FDP/FDM | алюминий | полный диапазон волновода | 100 X100 |
| KADAMM ВИ-WR650-Н-У | 1,13-1,73 | WR650 | FDP/FDM | алюминий | ≤15% | 140 X140 |
| KADAMM ВИ-WR75-Е-У | 9,84-15,0 | WR75 | FBP/FBM | медь | полный диапазон волновода | 25 X25 |
| KADAMM ВИ-WR75-Н-У | 9,84-15,0 | WR75 | FBP/FBM | медь | ≤15% | 30 X30 |
| KADAMM ВИ-WR770-Е-У | 0,96-1,46 | WR770 | FDP/FDM | алюминий | полный диапазон волновода | 110 X110 |
| KADAMM ВИ-WR770-Н-У | 0,96-1,46 | WR770 | FDP/FDM | алюминий | ≤15% | 160 X160 |
| KADAMM ВИ-WR90-Е-У | 8,20-12,40 | WR90 | FBP/FBM | медь | полный диапазон волновода | 25 X25 |
| KADAMM ВИ-WR90-Н-У | 8,20-12,4 | WR90 | FBP/FBM | медь | ≤15% | 30 X30 |
| KADAMM ВИ-WR975-Е-У | 0,75-1,15 | WR975 | FDP/FDM | алюминий | полный диапазон волновода | 120 X120 |
| KADAMM ВИ-WR975-Н-У | 0,75-1,15 | WR975 | FDP/FDM | алюминий | ≤15% | 200 X200 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ВИ-У?
Общий диапазон серии ВИ-У — 320 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ВИ-У?
В серии ВИ-У — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ВИ-У?
Назовите артикул исполнения из таблицы, например «KADAMM ВИ-WR112-Е-У», и количество.
Какие документы есть на серию KADAMM ВИ-У?
Техническое описание серии ВИ-У и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
