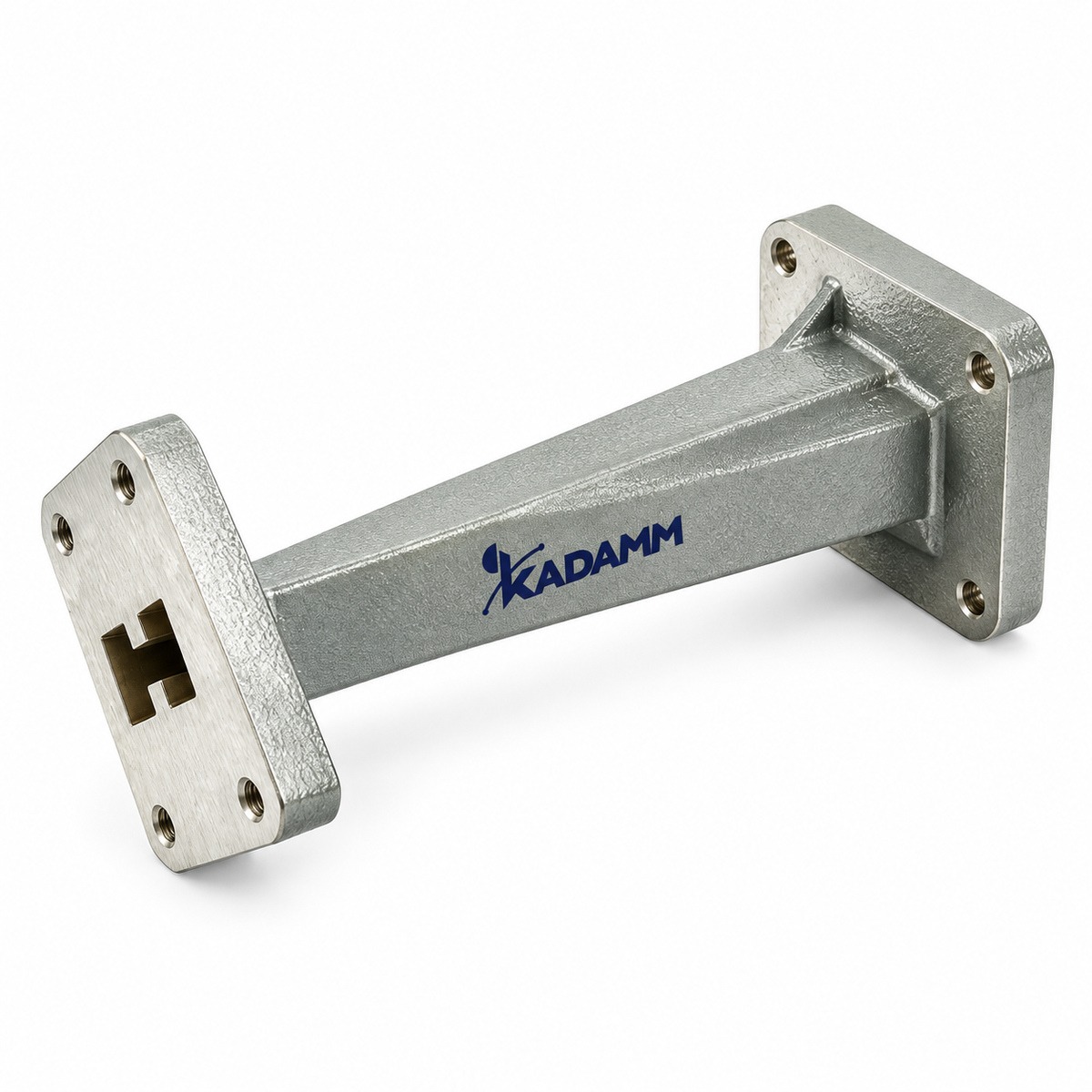

Серия KADAMM ВСК-Н: 13 моделей, 840 МГц – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВСК-Н передают энергию СВЧ с малыми потерями. В серии ВСК-Н — 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСК-Н: КСВН от 1,25 до 1,3. Модели внутри серии ВСК-Н отличаются параметрами: частоты, КСВН, волновод, материал, длина. Общее для всех моделей ВСК-Н: фланец — FP/FM.
Типовые задачи для серии ВСК-Н: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСК-Н.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM ВСК-WRD110 | 11-26,5 | 1,25 | WRD110 | медь | 150 |
| KADAMM ВСК-WRD150 | 1,5-3,6 | 1,25 | WRD150 | алюминий | 400 |
| KADAMM ВСК-WRD180 | 18-40 | 1,3 | WRD180 | медь | 80 |
| KADAMM ВСК-WRD200 | 2-4,8 | 1,25 | WRD200 | алюминий | 400 |
| KADAMM ВСК-WRD250 | 2,6-7,8 | 1,25 | WRD250 | алюминий | 300 |
| KADAMM ВСК-WRD350 | 3,5-8,2 | 1,25 | WRD350 | алюминий | 300 |
| KADAMM ВСК-WRD475 | 4,75-11 | 1,25 | WRD475 | медь | 300 |
| KADAMM ВСК-WRD500 | 5-18 | 1,25 | WRD500 | медь | 200 |
| KADAMM ВСК-WRD580 | 5,8-16 | 1,25 | WRD580 | медь | 200 |
| KADAMM ВСК-WRD650 | 6,5-18 | 1,25 | WRD650 | медь | 200 |
| KADAMM ВСК-WRD700 | 7-18,5 | 1,25 | WRD700 | медь | 200 |
| KADAMM ВСК-WRD750 | 7,5-18 | 1,25 | WRD750 | медь | 200 |
| KADAMM ВСК-WRD84 | 0,84-2 | 1,25 | WRD84 | алюминий | 500 |
Вопросы по серии
Общий диапазон серии ВСК-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСК-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСК-WRD110», и количество.
К серии ВСК-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
