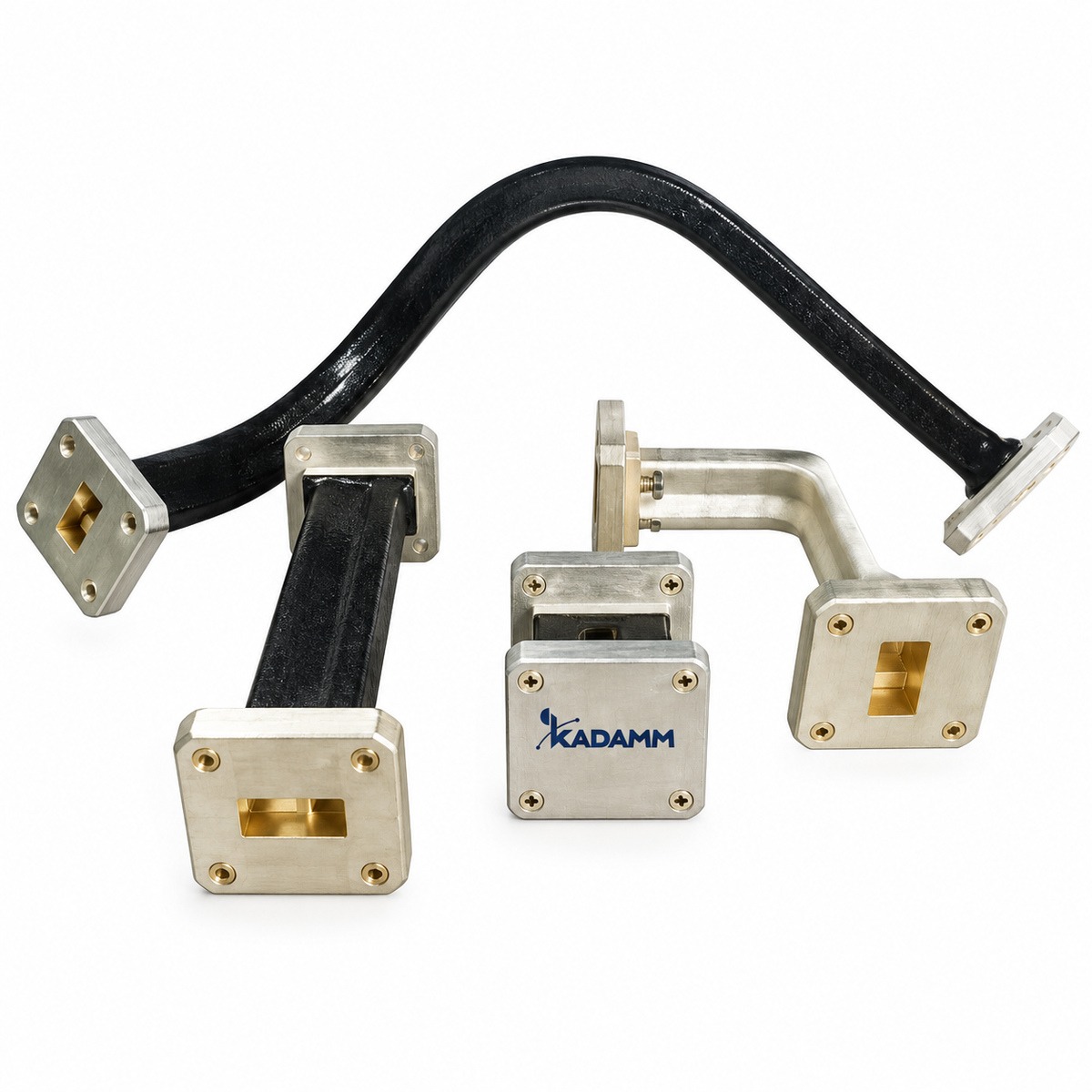

Серия KADAMM ВГ-Н: 4 модели, 5,8 – 40 ГГц, соединители по таблице исполнений.
О серии
Волноводы серии ВГ-Н передают энергию СВЧ с малыми потерями. Состав серии ВГ-Н: 4 модели, общий диапазон 5,8 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВГ-Н: КСВН от 1,25 до 1,5. Модели внутри серии ВГ-Н отличаются параметрами: частоты, КСВН, волновод, затухание, радиус изгиба. Общее для всех моделей ВГ-Н: фланец — FP/FM.
Типовые задачи для серии ВГ-Н: фидерные тракты РРЛ и радиолокации; измерительные стенды; соединение волноводных узлов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВГ-Н.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Затух., дБ/м | Rизг. Е, мм | Rизг. Н, мм |
|---|---|---|---|---|---|---|
| KADAMM ВГ-WRD180 | 18-40 | 1,5 | WRD180 | 3,42 | 55 | 110 |
| KADAMM ВГ-WRD580 | 5,8-16 | 1,25 | WRD580 | 1,5 | 105 | 210 |
| KADAMM ВГ-WRD650 | 6,5-18 | 1,3 | WRD650 | 1,65 | 90 | 180 |
| KADAMM ВГ-WRD750 | 7,5-18 | 1,3 | WRD750 | 1,65 | 85 | 170 |
Вопросы по серии
Общий диапазон серии ВГ-Н — 5,8 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВГ-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВГ-WRD180», и количество.
Техническое описание серии ВГ-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
