Волноводные переходы KADAMM (КАДАММ) серии ВЭП: соединяют волноводы разных сечений или волновод с другой линией.
О серии
KADAMM ВЭП — волноводные переходы производства KADAMM (КАДАММ).
В серии 10 исполнений, общий охват частот — 2,2 – 12,75 ГГц.
Внутри серии ВЭП меняются частоты, волновод, фланцы (интерфейс), импульсная мощность — по ним и выбирают исполнение.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Волноводные переходы стыкуют разные сечения и типы волноводов.
Принцип работы
Волноводный переход KADAMM ВЭП стыкует секции разного сечения или волновод с другой линией передачи. Чтобы волна не отражалась на стыке, размеры меняются плавно, конусом, или ступенями длиной около четверти волны — такая ступенчатая вставка работает как трансформатор сопротивления.
Рабочую полосу перехода ограничивает более узкое из соединяемых сечений.
Конструкция и материалы

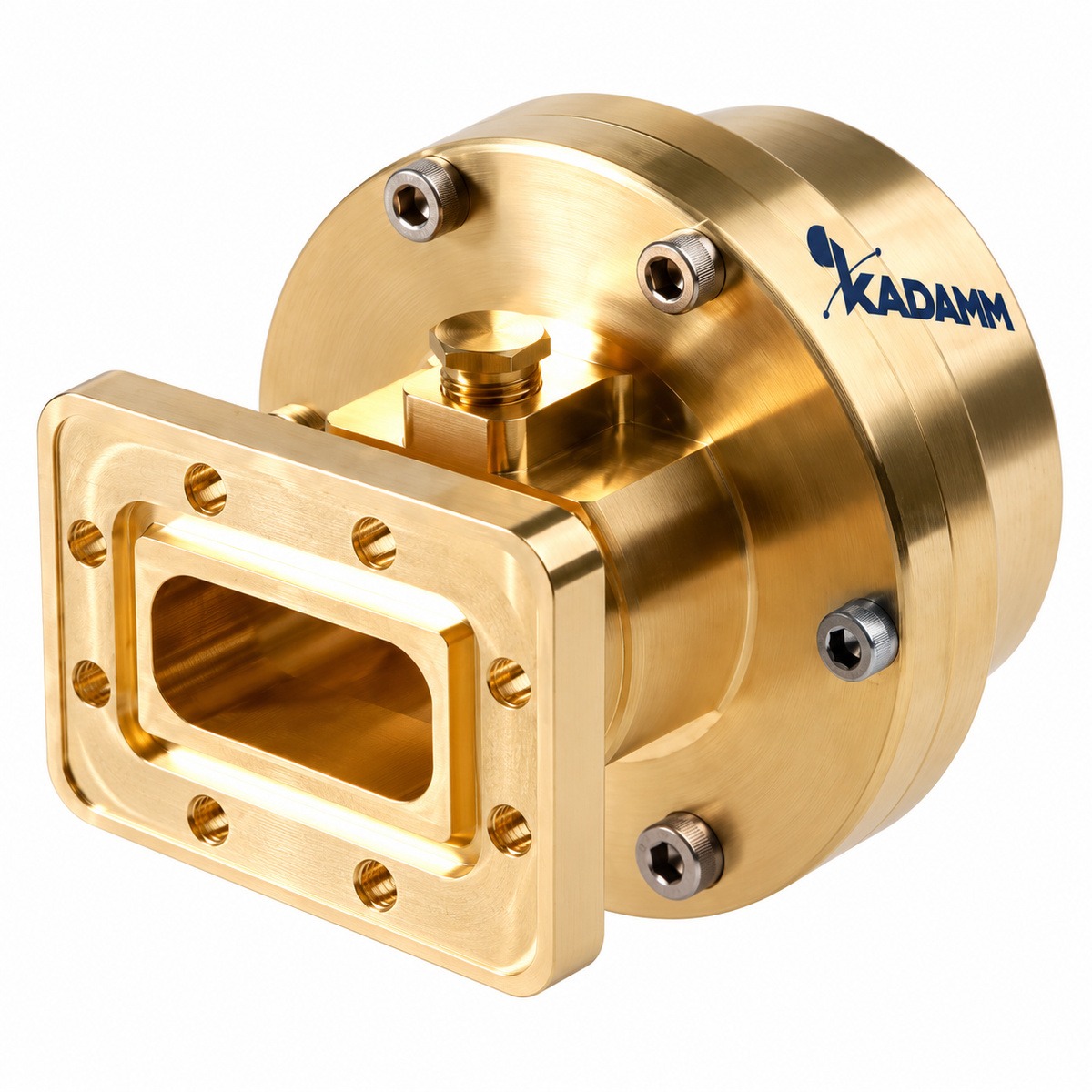

Переход KADAMM ВЭП — металлический корпус с каналом переменного сечения и фланцами под оба сечения. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
10 исполнений, 9 рабочих полос.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВЭП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 2,2–12,75 ГГц |
| Волновод | 9 вариантов — по таблице исполнений |
| Фланцы (интерфейс) | 10 вариантов — по таблице исполнений |
| Имп. мощн., кВт | от 30 до 550 |
| КСВН, не более | 1,05 |
Как читать характеристики
Таблица исполнений
Все 10 исполнений серии ВЭП с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Фланцы (интерфейс) | Имп. мощн., кВт |
|---|---|---|---|---|
| KADAMM ВЭП-WR112 | 7,1-8,5 | WR112 | UAR84/CAR84 | 80 |
| KADAMM ВЭП-WR137 | 5,85-7,125 | WR137 | UDR70/PDR70 | 100 |
| KADAMM ВЭП-WR187 | 4,4-5,0 | WR187 | UDR48/PDR48 | 190 |
| KADAMM ВЭП-WR187-2 | 5,0-6,0 | WR187 | UAR48/CAR48 | 150 |
| KADAMM ВЭП-WR229 | 3,4-4,2 | WR229 | UDR40/PDR40 | 310 |
| KADAMM ВЭП-WR284 | 2,6-3,1 | WR284 | UDR32/PDR32 | 550 |
| KADAMM ВЭП-WR340 | 2,2-2,6 | WR340 | UAR26/CAR26 | 550 |
| KADAMM ВЭП-WR62 | уточняйте у менеджера | WR62 | уточняйте у менеджера | 30 |
| KADAMM ВЭП-WR75 | 10,95-12,75 | WR75 | UBR120/PBR120 | 50 |
| KADAMM ВЭП-WR90 | 10,0-11,7 | WR90 | UDR100/PDR100 | 80 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ВЭП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВЭП и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВЭП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВЭП входят:
Техническое описание серии ВЭП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВЭП или соседней серии.
Термины и стандарты
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВЭП | Переходы эллиптический — прямоугольный волновод | 2,2 – 12,75 ГГц | 10 | — |
| KADAMM ВП | Прямоугольные волноводы, прямые секции | 320 МГц – 330 ГГц | 42 | — |
| KADAMM ВП-Н | Волноводы Н-образные (двухгребневые), прямые секции | 175 МГц – 40 ГГц | 17 | — |
| KADAMM ВП-Г | Прямоугольные волноводы герметизируемые (под избыточное давление) | 320 МГц – 40 ГГц | 24 | — |
| KADAMM ВИ-П | Изгибы волноводные плавные (Е- и Н-плоскость) | 1,13 – 330 ГГц | 58 | — |
Когда брать соседнюю серию: нужны волноводы — KADAMM ВП.
