KADAMM ВКП-У — серия производства KADAMM (КАДАММ): 41 модель, 320 МГц – 110 ГГц, соединители N.
О серии

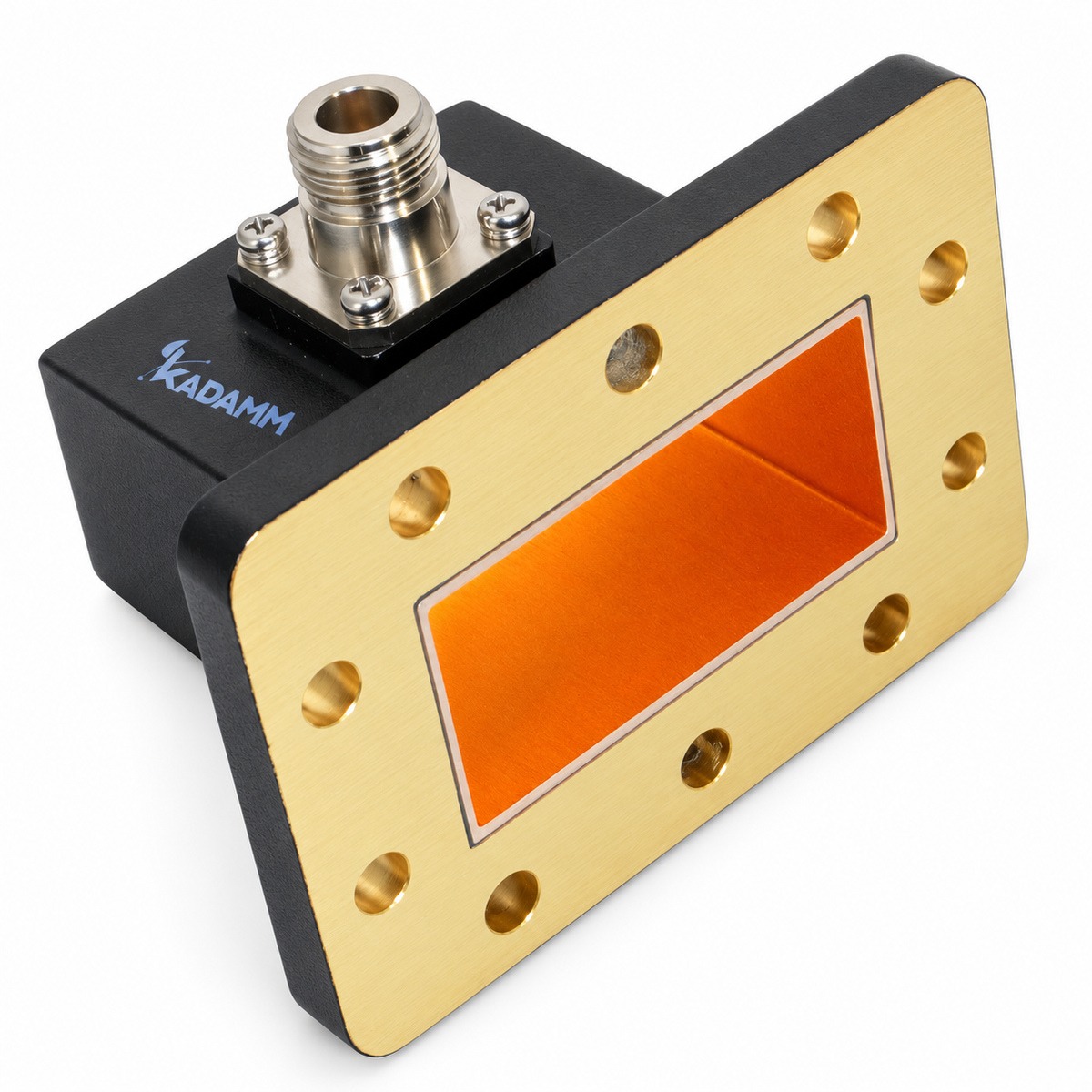

Изделия серии KADAMM ВКП-У переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-У: 41 модель, общий диапазон 320 МГц – 110 ГГц, соединители N.
По моделям KADAMM ВКП-У: вносимые потери от 0,2 до 1,2 дБ; КСВН от 1,25 до 1,8; мощность от 10 до 100 Вт. Модели внутри серии ВКП-У отличаются параметрами: частоты, мощность, потери, КСВН, соединители, волновод.
Типовые задачи для серии ВКП-У: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВКП-У.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Волновод | Фланец | Материал | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR10-1,0(р)-У | 90,0-110,0 | — | 1,2 | 1,55 | 1,0 (розетка) | WR10 | FUGP | медь | 23 |
| KADAMM ВКП-WR112-N(р)-У | 6,57-9,99 | 50 | 0,3 | 1,25 | N (розетка) | WR112 | FBP | медь | 40 |
| KADAMM ВКП-WR112-SMA(р)-У | 6,57-9,99 | 30 | 0,3 | 1,25 | SMA (розетка) | WR112 | FBP | медь | 35 |
| KADAMM ВКП-WR1150-N(р)-У | 0,64-0,98 | 100 | 0,2 | 1,25 | N (розетка) | WR1150 | FDP | алюминий | 240 |
| KADAMM ВКП-WR12-1,0(р)-У | 60,5-91,9 | — | 1,0 | 1,55 | 1,0 (розетка) | WR12 | FUGP | медь | 23 |
| KADAMM ВКП-WR137-N(р)-У | 5,38-8,17 | 50 | 0,3 | 1,25 | N (розетка) | WR137 | FDP | медь | 48 |
| KADAMM ВКП-WR137-SMA(р)-У | 5,38-8,17 | 30 | 0,3 | 1,25 | SMA (розетка) | WR137 | FDP | медь | 45 |
| KADAMM ВКП-WR15-1,85(р)-У | 49,8-75,8 | 10 | 0,8 | 1,5 | 1,85 (розетка) | WR15 | FUGP | медь | 18 |
| KADAMM ВКП-WR1500-N(р)-У | 0,49-0,75 | 100 | 0,2 | 1,25 | N (розетка) | WR1500 | FDP | алюминий | 350 |
| KADAMM ВКП-WR159-N(р)-У | 4,64-7,05 | 100 | 0,2 | 1,25 | N (розетка) | WR159 | FDP | алюминий | 50 |
| KADAMM ВКП-WR159-SMA(р)-У | 4,64-7,05 | 50 | 0,2 | 1,25 | SMA (розетка) | WR159 | FDP | алюминий | 52 |
| KADAMM ВКП-WR1800-N(р)-У | 0,41-0,62 | 100 | 0,2 | 1,25 | N (розетка) | WR1800 | FDP | алюминий | 400 |
| KADAMM ВКП-WR187-N(р)-У | 3,94-5,99 | 100 | 0,2 | 1,25 | N (розетка) | WR187 | FDP | алюминий | 54 |
| KADAMM ВКП-WR187-SMA(р)-У | 3,94-5,99 | 50 | 0,2 | 1,25 | SMA (розетка) | WR187 | FDP | алюминий | 67 |
| KADAMM ВКП-WR19-1,85(р)-У | 39,2-59,60 | 10 | 0,4 | 1,3 | 1,85 (розетка) | WR19 | FUGP | медь | 25 |
| KADAMM ВКП-WR2100-N(р)-У | 0,35-0,53 | 100 | 0,2 | 1,25 | N (розетка) | WR2100 | FDP | алюминий | 450 |
| KADAMM ВКП-WR22-1,85(р)-У | 33,0-50,0 | 30 | 0,35 | 1,5 | 1,85 (розетка) | WR22 | FUGP | медь | 25 |
| KADAMM ВКП-WR22-2,4(р)-У | 33,0-50,0 | 30 | 0,5 | 1,80 | 2,4 (розетка) | WR22 | FUGP | медь | 25 |
| KADAMM ВКП-WR229-N(р)-У | 3,22-4,90 | 100 | 0,2 | 1,25 | N (розетка) | WR229 | FDP | алюминий | 65 |
| KADAMM ВКП-WR2300-N(р)-У | 0,32-0,49 | 100 | 0,2 | 1,25 | N (розетка) | WR2300 | FDP | алюминий | 500 |
| KADAMM ВКП-WR28-2,4(р)-У | 26,5-40,0 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR28 | FBP | медь | 26 |
| KADAMM ВКП-WR28-2,92(р)-У | 26,5-40,0 | 50 | 0,3 | 1,25 | 2,92 (розетка) | WR28 | FBP | медь | 26 |
| KADAMM ВКП-WR284-N(р)-У | 2,60-3,95 | 100 | 0,2 | 1,25 | N (розетка) | WR284 | FDP | алюминий | 72 |
| KADAMM ВКП-WR34-2,4(р)-У | 21,7-33,0 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR34 | FBP | медь | 30 |
| KADAMM ВКП-WR34-2,92(р)-У | 21,7-33,0 | 50 | 0,3 | 1,25 | 2,92 (розетка) | WR34 | FBP | медь | 30 |
| KADAMM ВКП-WR340-N(р)-У | 2,17-3,30 | 100 | 0,2 | 1,25 | N (розетка) | WR340 | FDP | алюминий | 85 |
| KADAMM ВКП-WR42-2,4(р)-У | 17,6-26,7 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR42 | FBP | медь | 30 |
| KADAMM ВКП-WR42-2,92(р)-У | 17,6-26,7 | 10 | 0,3 | 1,25 | 2,92 (розетка) | WR42 | FBP | медь | 30 |
| KADAMM ВКП-WR42-SMA(р)-У | 17,6-26,0 | 30 | 0,3 | 1,25 | SMA (розетка) | WR42 | FBP | медь | 25 |
| KADAMM ВКП-WR430-N(р)-У | 1,72-2,61 | 100 | 0,2 | 1,25 | N (розетка) | WR430 | FDP | алюминий | 100 |
| KADAMM ВКП-WR51-SMA(р)-У | 14,5-22,0 | 10 | 0,3 | 1,25 | SMA (розетка) | WR51 | FBP | медь | 27 |
| KADAMM ВКП-WR510-N(р)-У | 1,45-2,20 | 100 | 0,2 | 1,25 | N (розетка) | WR510 | FDP | алюминий | 120 |
| KADAMM ВКП-WR62-N(р)-У | 11,9-18,0 | 30 | 0,3 | 1,25 | N (розетка) | WR62 | FBP | медь | 32 |
| KADAMM ВКП-WR62-SMA(р)-У | 11,9-18,0 | 20 | 0,3 | 1,25 | SMA (розетка) | WR62 | FBP | медь | 27 |
| KADAMM ВКП-WR650-N(р)-У | 1,13-1,73 | 100 | 0,2 | 1,25 | N (розетка) | WR650 | FDP | алюминий | 150 |
| KADAMM ВКП-WR75-N(р)-У | 9,84-15,0 | 50 | 0,3 | 1,25 | N (розетка) | WR75 | FBP | медь | 33 |
| KADAMM ВКП-WR75-SMA(р)-У | 9,84-15,0 | 30 | 0,3 | 1,25 | SMA (розетка) | WR75 | FBP | медь | 30 |
| KADAMM ВКП-WR770-N(р)-У | 0,96-1,46 | 100 | 0,2 | 1,25 | N (розетка) | WR770 | FDP | алюминий | 166 |
| KADAMM ВКП-WR90-N(р)-У | 8,20-12,5 | 50 | 0,3 | 1,25 | N (розетка) | WR90 | FBP | медь | 35 |
| KADAMM ВКП-WR90-SMA(р)-У | 8,20-12,5 | 30 | 0,3 | 1,25 | SMA (розетка) | WR90 | FBP | медь | 33 |
| KADAMM ВКП-WR975-N(р)-У | 0,75-1,15 | 100 | 0,2 | 1,25 | N (розетка) | WR975 | FDP | алюминий | 209 |
Вопросы по серии
Общий диапазон серии ВКП-У — 320 МГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-У — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WR10-1,0(р)-У», и количество.
К серии ВКП-У прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
