Серия KADAMM ВКП-Н-Т: 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии

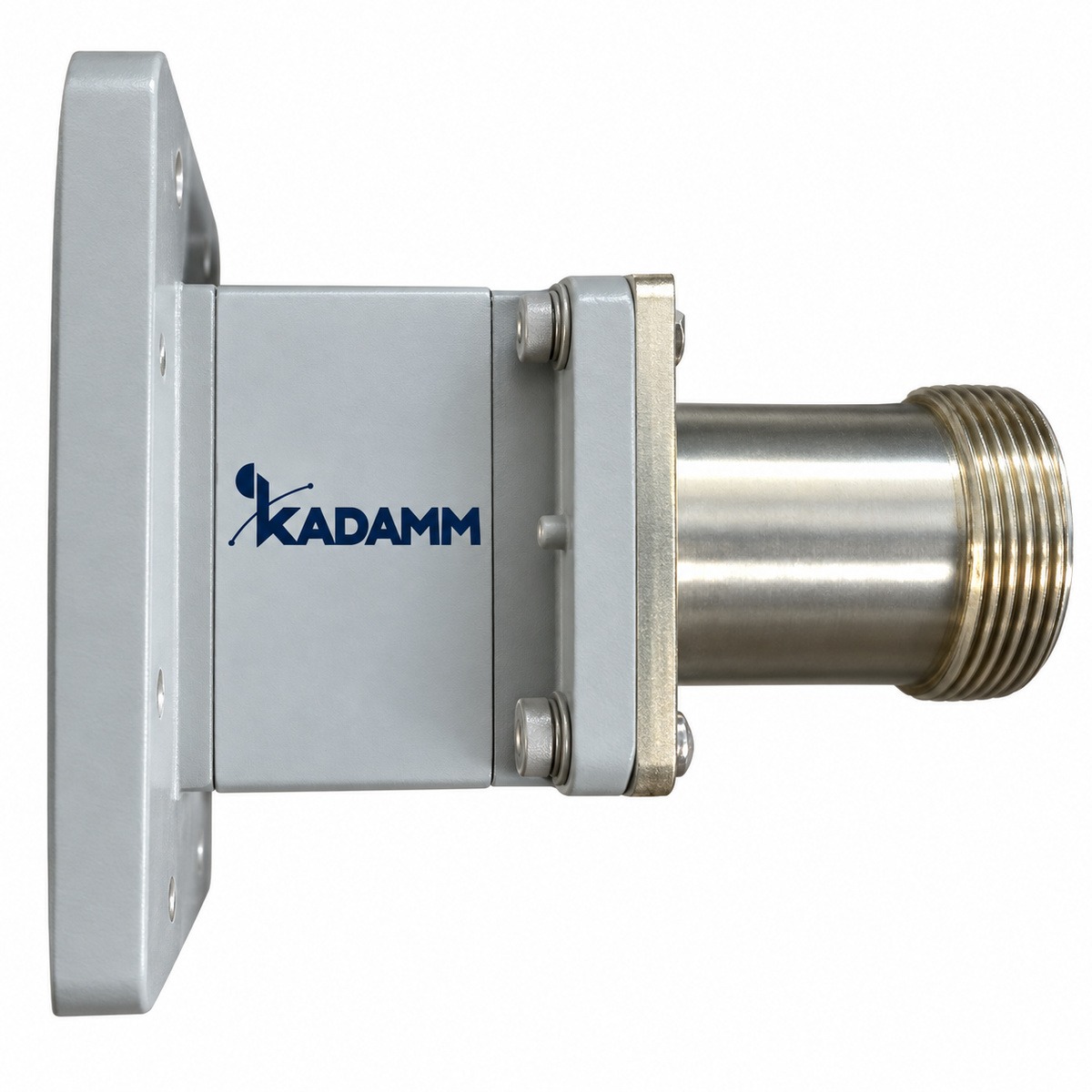

Изделия серии KADAMM ВКП-Н-Т переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-Н-Т: 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
По моделям KADAMM ВКП-Н-Т: мощность от 30 до 800 Вт. Исполнения ВКП-Н-Т различаются по параметрам: частоты, мощность, соединители, волновод, материал, длина. Общее для всех моделей ВКП-Н-Т: вносимые потери, дБ, не более — 0,5; КСВН, не более — 1,5; фланец — FP.
Типовые задачи для серии ВКП-Н-Т: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВКП-Н-Т.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 |
| КСВН, не более | 1,5 |
| Фланец | FP |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM ВКП-WRD110-2,92(р)-Т | 11-26,5 | 30 | 2,92 (розетка) | WRD110 | медь | 30 |
| KADAMM ВКП-WRD150-N(р)-Т | 1,5-3,6 | 800 | N (розетка) | WRD150 | алюминий | 160 |
| KADAMM ВКП-WRD180-2,92(р)-Т | 18-40 | 30 | 2,92 (розетка) | WRD180 | медь | 36,8 |
| KADAMM ВКП-WRD200-N(р)-Т | 2-4,8 | 500 | N (розетка) | WRD200 | алюминий | 120 |
| KADAMM ВКП-WRD250-N(р)-Т | 2,6-7,8 | 500 | N (розетка) | WRD250 | алюминий | 85 |
| KADAMM ВКП-WRD350-N(р)-Т | 3,5-8,2 | 500 | N (розетка) | WRD350 | алюминий | 80 |
| KADAMM ВКП-WRD475-N(р)-Т | 4,75-11 | 300 | N (розетка) | WRD475 | алюминий | 50 |
| KADAMM ВКП-WRD500-SMA(р)-Т | 5-18 | 300 | SMA (розетка) | WRD500 | алюминий | 45 |
| KADAMM ВКП-WRD580-SMA(р)-Т | 5,8-16 | 300 | SMA (розетка) | WRD580 | алюминий | 40 |
| KADAMM ВКП-WRD650-SMA(р)-Т | 6,5-18 | 100 | SMA (розетка) | WRD650 | медь | 33,7 |
| KADAMM ВКП-WRD700-SMA(р)-Т | 7-18,5 | 50 | SMA (розетка) | WRD700 | медь | 33 |
| KADAMM ВКП-WRD750-SMA(р)-Т | 7,5-18 | 100 | SMA (розетка) | WRD750 | медь | 33,7 |
| KADAMM ВКП-WRD84-N(р)-Т | 0,84-2 | 800 | N (розетка) | WRD84 | алюминий | 300 |
Вопросы по серии
Общий диапазон серии ВКП-Н-Т — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-Н-Т — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WRD110-2,92(р)-Т», и количество.
Техническое описание серии ВКП-Н-Т и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
