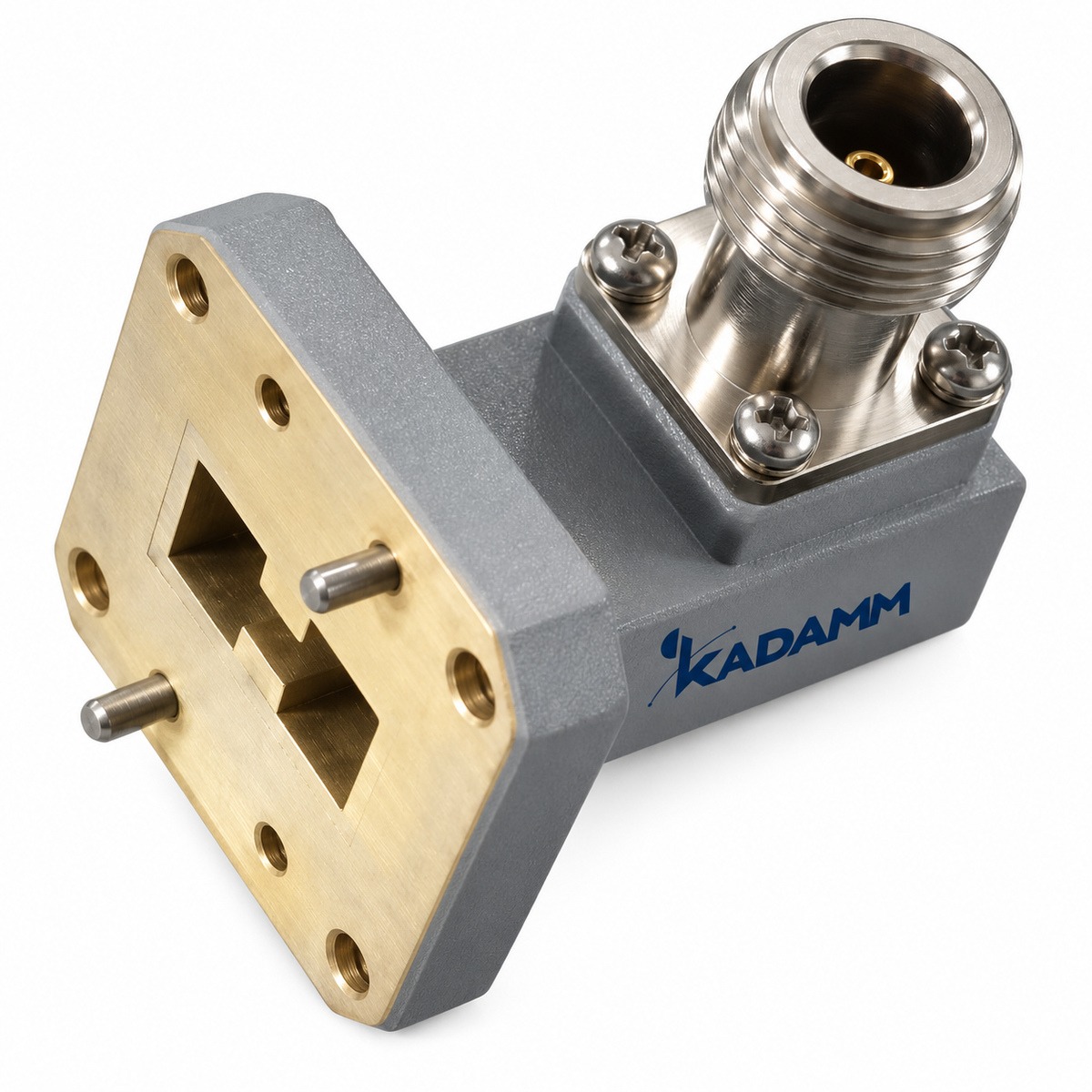

Коаксиально-волноводные переходы KADAMM в серии ВКП-Н-У: 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии
Коаксиально-волноводные переходы серии ВКП-Н-У переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-Н-У: 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
По моделям KADAMM ВКП-Н-У: КСВН от 1,5 до 2; мощность от 50 до 800 Вт. Исполнения ВКП-Н-У различаются по параметрам: частоты, мощность, КСВН, соединители, волновод, материал. Общее для всех моделей ВКП-Н-У: вносимые потери, дБ, не более — 0,5; фланец — FP.
Типовые задачи для серии ВКП-Н-У: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Нужное исполнение ВКП-Н-У выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 |
| Фланец | FP |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WRD110-2,92(р)-У | 11-26,5 | 50 | 1,5 | 2,92 (розетка) | WRD110 | медь | 35 |
| KADAMM ВКП-WRD150-N(р)-У | 1,5-3,6 | 800 | 1,5 | N (розетка) | WRD150 | алюминий | 150 |
| KADAMM ВКП-WRD180-2,92(р)-У | 18-40 | 50 | 2 | 2,92 (розетка) | WRD180 | медь | 27 |
| KADAMM ВКП-WRD200-N(р)-У | 2-4,8 | 500 | 1,5 | N (розетка) | WRD200 | алюминий | 101 |
| KADAMM ВКП-WRD250-N(р)-У | 2,6-7,8 | 500 | 1,5 | N (розетка) | WRD250 | алюминий | 70 |
| KADAMM ВКП-WRD350-N(р)-У | 3,5-8,2 | 500 | 1,5 | N (розетка) | WRD350 | алюминий | 60 |
| KADAMM ВКП-WRD475-N(р)-У | 4,75-11 | 300 | 1,5 | N (розетка) | WRD475 | алюминий | 50 |
| KADAMM ВКП-WRD500-SMA(р)-У | 5-18 | 300 | 1,5 | SMA (розетка) | WRD500 | алюминий | 45 |
| KADAMM ВКП-WRD580-SMA(р)-У | 5,8-16 | 300 | 1,5 | SMA (розетка) | WRD580 | алюминий | 45 |
| KADAMM ВКП-WRD650-SMA(р)-У | 6,5-18 | 100 | 1,5 | SMA (розетка) | WRD650 | медь | 45 |
| KADAMM ВКП-WRD700-SMA(р)-У | 7-18,5 | 100 | 1,5 | SMA (розетка) | WRD700 | медь | 40 |
| KADAMM ВКП-WRD750-SMA(р)-У | 7,5-18 | 100 | 1,5 | SMA (розетка) | WRD750 | медь | 40 |
| KADAMM ВКП-WRD84-N(р)-У | 0,84-2 | 800 | 1,5 | N (розетка) | WRD84 | алюминий | 175 |
Вопросы по серии
Общий диапазон серии ВКП-Н-У — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-Н-У — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WRD110-2,92(р)-У», и количество.
К серии ВКП-Н-У прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
