KADAMM ВКП-К — серия производства KADAMM (КАДАММ): 16 моделей, 1,76 – 38,8 ГГц, соединители N.
О серии

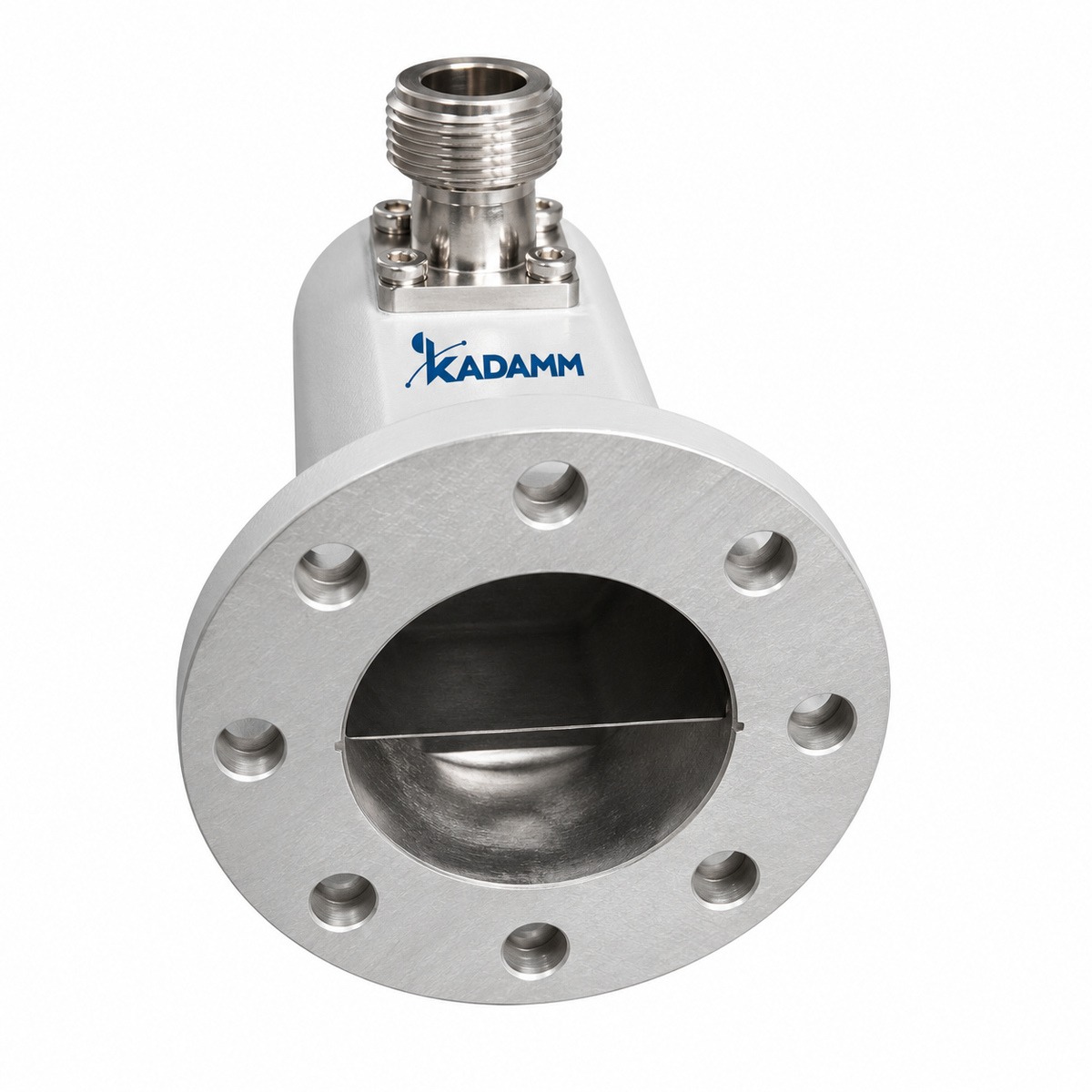

Изделия серии KADAMM ВКП-К переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-К: 16 моделей, общий диапазон 1,76 – 38,8 ГГц, соединители N.
По моделям KADAMM ВКП-К: КСВН от 1,25 до 1,3. Модели внутри серии ВКП-К отличаются параметрами: частоты, КСВН, соединители, полоса, диаметр волновода.
Где применяют KADAMM ВКП-К: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВКП-К.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Полоса | Ø волн., мм |
|---|---|---|---|---|---|
| KADAMM ВКП-Ø114,58-N(р)-У | 1,76-2,42 | 1,25 | N (розетка) | ≤20% | 114,58 |
| KADAMM ВКП-Ø12,7-SMA(р)-У | 15,9-21,8 | 1,25 | SMA (розетка) | ≤20% | 12,7 |
| KADAMM ВКП-Ø15,088-SMA(р)-У | 13,4-18,4 | 1,25 | SMA (розетка) | ≤20% | 15,088 |
| KADAMM ВКП-Ø17,415-SMA(р)-У | 11,6-15,9 | 1,25 | SMA (розетка) | ≤20% | 17,415 |
| KADAMM ВКП-Ø23,825-N(р)-У | 8,5-11,5 | 1,25 | N (розетка) | ≤20% | 23,825 |
| KADAMM ВКП-Ø27,788-N(р)-У | 7,3-9,5 | 1,25 | N (розетка) | ≤20% | 27,788 |
| KADAMM ВКП-Ø32,537-N(р)-У | 6,3-8,5 | 1,25 | N (розетка) | ≤20% | 32,537 |
| KADAMM ВКП-Ø38,1-N(р)-У | 5,3-7,3 | 1,25 | N (розетка) | ≤20% | 38,1 |
| KADAMM ВКП-Ø44,45-N(р)-У | 4,55-6,23 | 1,25 | N (розетка) | ≤20% | 44,45 |
| KADAMM ВКП-Ø51,99-N(р)-У | 3,9-5,3 | 1,25 | N (розетка) | ≤20% | 51,99 |
| KADAMM ВКП-Ø7,137-2,92(р)-У | 28,3-38,8 | 1,3 | 2,92 (розетка) | ≤15% | 7,137 |
| KADAMM ВКП-Ø71,42-N(р)-У | 2,83-3,88 | 1,25 | N (розетка) | ≤20% | 71,42 |
| KADAMM ВКП-Ø8,331-2,92(р)-У | 24,3-33,2 | 1,3 | 2,92 (розетка) | ≤15% | 8,331 |
| KADAMM ВКП-Ø83,62-N(р)-У | 2,45-3,3 | 1,25 | N (розетка) | ≤20% | 83,62 |
| KADAMM ВКП-Ø9,525-2,92(р)-У | 21,2-29,1 | 1,25 | 2,92 (розетка) | ≤20% | 9,525 |
| KADAMM ВКП-Ø97,87-N(р)-У | 2,1-2,8 | 1,25 | N (розетка) | ≤20% | 97,87 |
Вопросы по серии
Общий диапазон серии ВКП-К — 1,76 – 38,8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-К — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-Ø114,58-N(р)-У», и количество.
К серии ВКП-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
