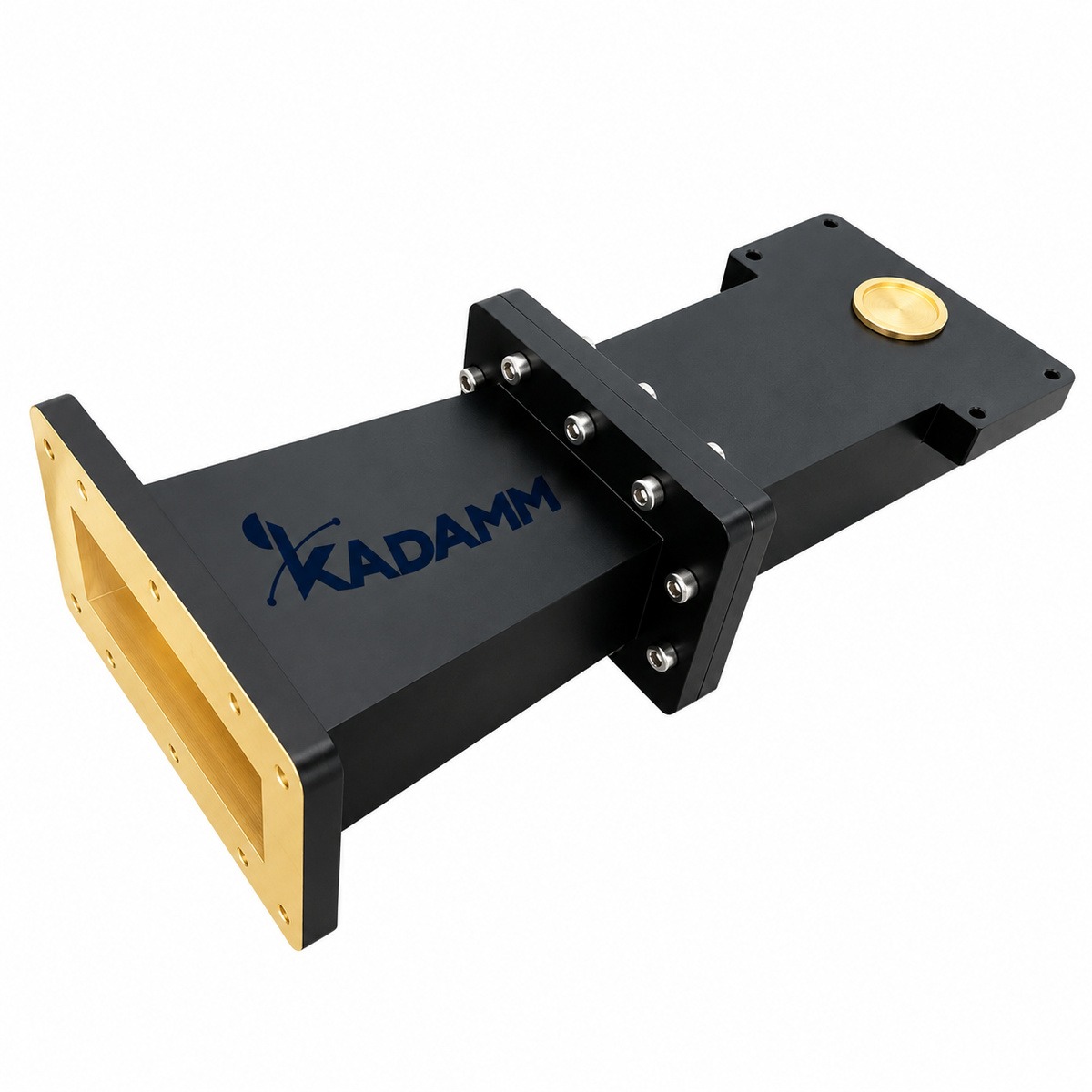

Вводы магнетронов волноводные KADAMM (КАДАММ) серии ВМГ: передают энергию с вывода магнетрона в волновод.
О серии
KADAMM ВМГ — вводы магнетронов волноводные производства KADAMM (КАДАММ).
В серии 2 исполнения, общий охват частот — 2,45 ГГц.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Ввод магнетрона передаёт энергию с вывода магнетрона в волновод.
Принцип работы
Ввод KADAMM ВМГ принимает вывод энергии магнетрона и передаёт мощность в прямоугольный волновод.
Конструкция и материалы
Узел KADAMM ВМГ — металлическая волноводная конструкция с фланцами для стыковки с трактом.
Ключевые особенности
2 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВМГ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 2,45 |
| Типоразмер волновода | WR340 |
| Фланец | плоский (cover) |
Как читать характеристики
Таблица исполнений
Все 2 исполнения серии ВМГ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM ВМГ-WR340-2450 |
| KADAMM ВМГ-WR340-2450-2 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВМГ и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Все исполнения ВМГ работают на участке 1–4 ГГц (L, S).
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВМГ входят:
Техническое описание серии ВМГ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВМГ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВМГ | Вводы магнетронов волноводные | 2,45 ГГц | 2 | — |
| KADAMM ВКП | Коаксиально-волноводные переходы | 640 МГц – 112 ГГц | 171 | SMA, N, 2,92 мм, 1,0 мм |
| KADAMM ВКП-Н | Коаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов | 840 МГц – 40 ГГц | 32 | N, SMA, 2,92 мм, SMA-FemaIe |
| KADAMM ВВП-С | Волноводные переходы (между смежными сечениями) | 350 МГц – 261 ГГц | 36 | — |
| KADAMM ВВП-НС | Волноводные переходы (между несмежными сечениями) | 3,22 – 112 ГГц | 16 | — |
Когда брать соседнюю серию: нужны коаксиально-волноводные переходы — KADAMM ВКП; нужны волноводные переходы — KADAMM ВВП-С.
