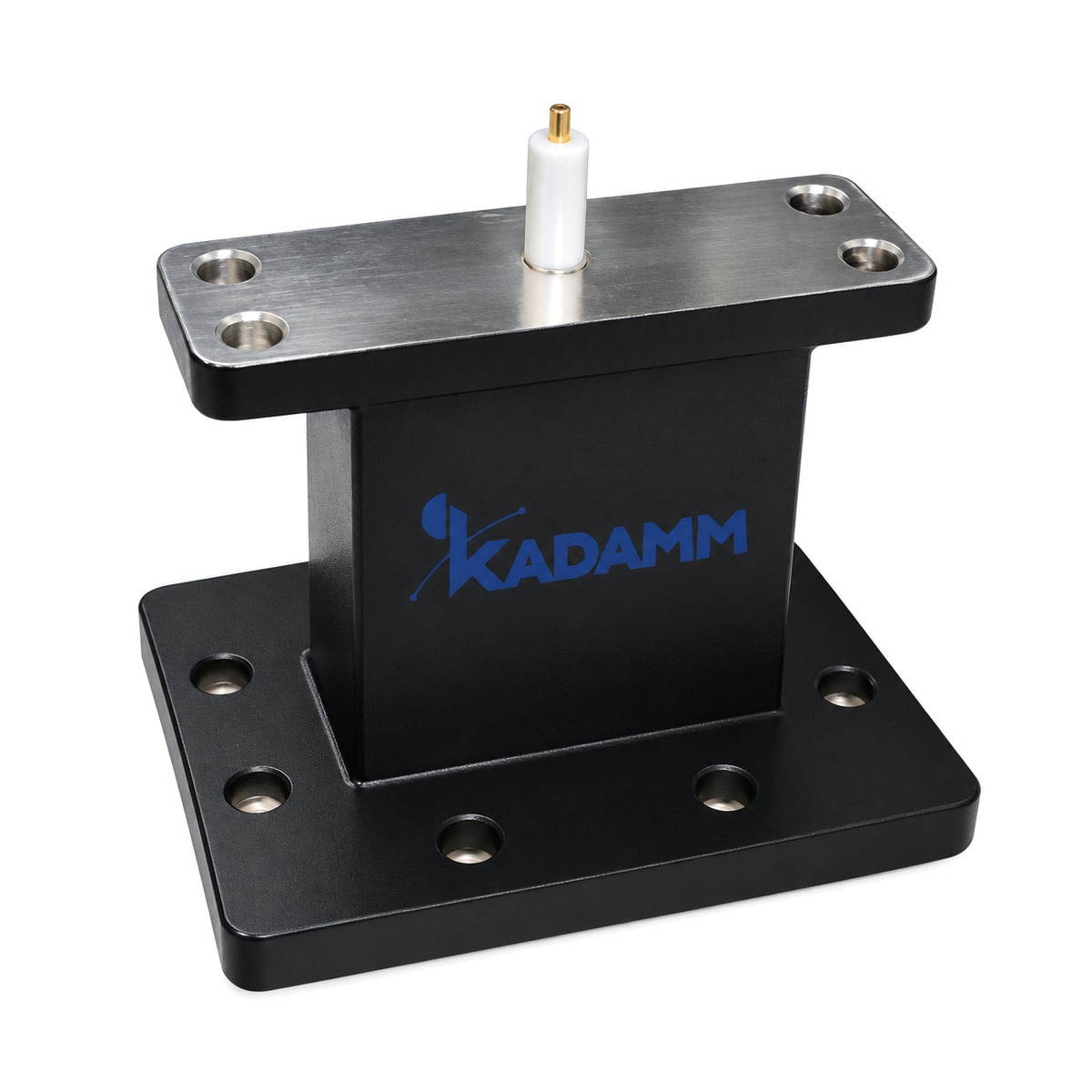

Переходы волновод — микрополосковая линия торцевые KADAMM ВМП-Т

Name: Переходы волновод — микрополосковая линия торцевые KADAMM ВМП-Т
Brand: КАДАММ
SKU: KADAMM ВМП-Т

Производитель:КАДАММ

Артикул: KADAMM ВМП-Т

Техническое описание серии KADAMM ВМП-Т

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Переходы волновод — микрополосковая линия

KADAMM ВМП-Т — серия производства KADAMM (КАДАММ): 13 моделей, 2,6 – 40 ГГц, соединители по таблице исполнений.

Переходы волновод — микрополосковая линия торцевые KADAMM ВМП-Т

2,6 – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM ВМП-Т переводят сигнал из волновода на печатную плату. Состав серии ВМП-Т: 13 моделей, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM ВМП-Т: вносимые потери от 0,2 до 0,5 дБ; КСВН от 1,25 до 1,5; мощность от 30 до 100 Вт. Исполнения ВМП-Т различаются по параметрам: частоты, мощность, потери, КСВН, длина, фланец.

Типовые задачи для серии ВМП-Т: модули миллиметрового диапазона; приёмопередатчики; измерения на платах. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВМП-Т.

На что смотреть при подборе

Диапазон 2,6 – 40 ГГцВесь диапазон серии ВМП-Т закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ВМП-Т, сверьте её полосу с крайними частотами вашей системы.

МощностьДопустимая мощность модели ВМП-Т должна превышать мощность в тракте с запасом.

ПотериНа высоких частотах потери ВМП-Т растут: сравнивайте их на верхней частоте тракта.

КСВНДля измерительных трактов берите исполнения ВМП-Т с наименьшим КСВН.

ДлинаГабариты модели ВМП-Т проверьте по месту установки заранее.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Длина, мм	Фланец	Материал	Покрытие	Волновод
KADAMM ВМП-Т-WR112	6,57-9,99	50	0,2	1,25	40	FBP	медь	серебрение	WR112
KADAMM ВМП-Т-WR137	5,38-8,17	100	0,2	1,25	50	FDP	медь	серебрение	WR137
KADAMM ВМП-Т-WR159	4,64-7,05	100	0,2	1,25	56	FDP	алюминий	хроматирование	WR159
KADAMM ВМП-Т-WR187	3,94-5,99	100	0,2	1,25	58	FDP	алюминий	хроматирование	WR187
KADAMM ВМП-Т-WR229	3,22-4,90	100	0,2	1,25	68	FDP	алюминий	хроматирование	WR229
KADAMM ВМП-Т-WR28	26,5-40,0	30	0,5	1,50	16	FBP	медь	серебрение	WR28
KADAMM ВМП-Т-WR284	2,60-3,95	100	0,2	1,25	82	FDP	алюминий	хроматирование	WR284
KADAMM ВМП-Т-WR34	21,7-33,0	30	0,5	1,50	21	FBP	медь	серебрение	WR34
KADAMM ВМП-Т-WR42	17,6-26,7	30	0,3	1,50	18	FBP	медь	серебрение	WR42
KADAMM ВМП-Т-WR51	14,5-22,0	50	0,2	1,25	25	FBP	медь	серебрение	WR51
KADAMM ВМП-Т-WR62	11,9-18,0	50	0,2	1,25	24	FBP	медь	серебрение	WR62
KADAMM ВМП-Т-WR75	9,84-15,0	50	0,2	1,25	21	FBP	медь	серебрение	WR75
KADAMM ВМП-Т-WR90	8,20-12,40	50	0,2	1,25	30,5	FBP	медь	серебрение	WR90

Вопросы по серии

В каком диапазоне работает серия KADAMM ВМП-Т?

Общий диапазон серии ВМП-Т — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВМП-Т?

В серии ВМП-Т — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВМП-Т?

Назовите артикул исполнения из таблицы, например «KADAMM ВМП-Т-WR112», и количество.

Какие документы есть на серию KADAMM ВМП-Т?

К серии ВМП-Т прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ВМП-Т под ваш тракт
