KADAMM ВКП-ПМ — серия производства KADAMM (КАДАММ): 28 моделей, 1,13 – 18 ГГц, соединители N.
О серии

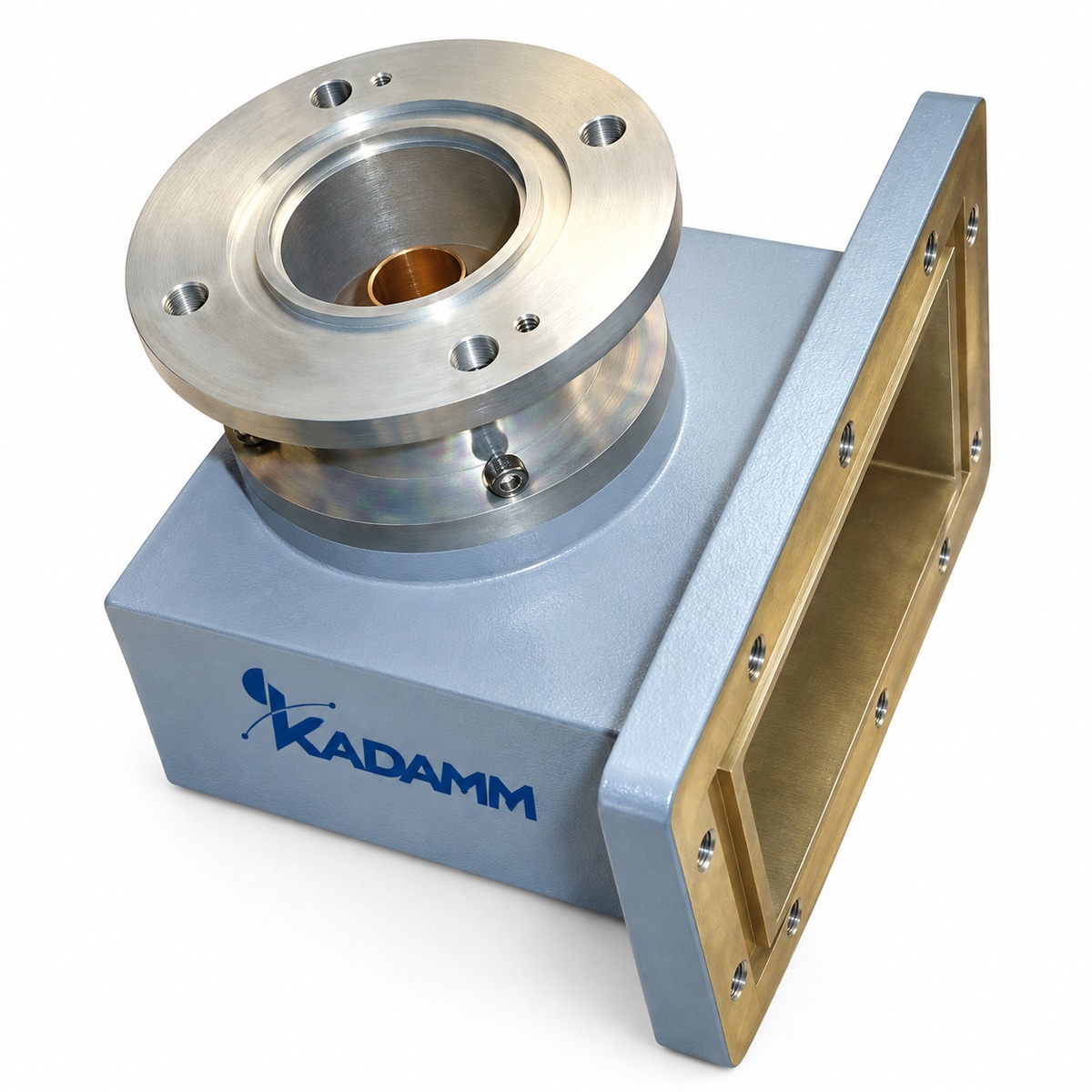

Коаксиально-волноводные переходы серии ВКП-ПМ переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-ПМ: 28 моделей, общий диапазон 1,13 – 18 ГГц, соединители N.
По моделям KADAMM ВКП-ПМ: вносимые потери от 0,2 до 0,3 дБ; КСВН от 1,15 до 1,25; мощность от 200 до 5000 Вт. Исполнения ВКП-ПМ различаются по параметрам: частоты, мощность, потери, КСВН, соединители, волновод. Общее для всех моделей ВКП-ПМ: рабочая полоса — ≤15%.
Где применяют KADAMM ВКП-ПМ: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Нужное исполнение ВКП-ПМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤15% |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR112-N(р)-УМ | 6,57-9,99 | ≤200 | 0,3 | 1,25 | N (розетка) | WR112 | FBP | медь |
| KADAMM ВКП-WR137-N(р)-УМ | 5,38-8,17 | ≤200 | 0,3 | 1,25 | N (розетка) | WR137 | FDP | медь |
| KADAMM ВКП-WR159-N(р)-УМ | 4,64-7,05 | ≤200 | 0,2 | 1,25 | N (розетка) | WR159 | FDP | алюминий |
| KADAMM ВКП-WR187-7/16(р)-УМ | 3,94-5,99 | ≤1000 | 0,2 | 1,15 | 7/16 (розетка) | WR187 | FDP | алюминий |
| KADAMM ВКП-WR187-L27(р)-УМ | 3,94-5,99 | ≤1000 | 0,2 | 1,15 | L27 (розетка) | WR187 | FDP | алюминий |
| KADAMM ВКП-WR187-N(р)-УМ | 3,94-5,99 | ≤200 | 0,2 | 1,25 | N (розетка) | WR187 | FDP | алюминий |
| KADAMM ВКП-WR229-7/16(р)-УМ | 3,22-4,90 | ≤1000 | 0,2 | 1,15 | 7/16 (розетка) | WR229 | FDP | алюминий |
| KADAMM ВКП-WR229-L27(р)-УМ | 3,22-4,90 | ≤1000 | 0,2 | 1,15 | L27 (розетка) | WR229 | FDP | алюминий |
| KADAMM ВКП-WR229-N(р)-УМ | 3,22-4,90 | ≤200 | 0,2 | 1,25 | N (розетка) | WR229 | FDP | алюминий |
| KADAMM ВКП-WR284-7/16(р)-УМ | 2,60-3,95 | ≤1000 | 0,2 | 1,15 | 7/16 (розетка) | WR284 | FDP | алюминий |
| KADAMM ВКП-WR284-L27(р)-УМ | 2,60-3,95 | ≤1000 | 0,2 | 1,15 | L27 (розетка) | WR284 | FDP | алюминий |
| KADAMM ВКП-WR340-7/16(р)-УМ | 2,17-3,30 | ≤2000 | 0,2 | 1,15 | 7/16 (розетка) | WR340 | FDP | алюминий |
| KADAMM ВКП-WR340-L27(р)-УМ | 2,17-3,3 | ≤2000 | 0,2 | 1,15 | L27 (розетка) | WR340 | FDP | алюминий |
| KADAMM ВКП-WR430-5339(р)-УМ | 1,76-2,61 | ≤3000 | 0,2 | 1,15 | 5339 (розетка) | WR430 | FDP | алюминий |
| KADAMM ВКП-WR430-7/16(р)-УМ | 1,72-2,61 | ≤2000 | 0,2 | 1,15 | 7/16 (розетка) | WR430 | FDP | алюминий |
| KADAMM ВКП-WR430-EIA1-5/8(р)-УМ | 1,72-2,61 | ≤3000 | 0,2 | 1,15 | 1'5/8 (розетка) | WR430 | FDP | алюминий |
| KADAMM ВКП-WR430-L27(р)-УМ | 1,72-2,61 | ≤2000 | 0,2 | 1,15 | L27 (розетка) | WR430 | FDP | алюминий |
| KADAMM ВКП-WR510-5339(р)-УМ | 1,45-2,2 | ≤4000 | 0,2 | 1,15 | 5339 (розетка) | WR510 | FDP | алюминий |
| KADAMM ВКП-WR510-7/16(р)-УМ | 1,45-2,20 | ≤2000 | 0,2 | 1,15 | 7/16 (розетка) | WR510 | FDP | алюминий |
| KADAMM ВКП-WR510-EIA1-5/8(р)-УМ | 1,45-2,2 | ≤4000 | 0,2 | 1,15 | 1'5/8 (розетка) | WR510 | FDP | алюминий |
| KADAMM ВКП-WR510-L27(р)-УМ | 1,45-2,20 | ≤2000 | 0,2 | 1,15 | L27 (розетка) | WR510 | FDP | алюминий |
| KADAMM ВКП-WR62-N(р)-УМ | 11,9-18,0 | ≤200 | 0,3 | 1,15 | N (розетка) | WR62 | FBP | медь |
| KADAMM ВКП-WR650-5339(р)-УМ | 1,13-1,73 | ≤5000 | 0,2 | 1,15 | 5339 (розетка) | WR650 | FDP | алюминий |
| KADAMM ВКП-WR650-7/16(р)-УМ | 1,13-1,73 | ≤2000 | 0,2 | 1,15 | 7/16 (розетка) | WR650 | FDP | алюминий |
| KADAMM ВКП-WR650-EIA1-5/8(р)-УМ | 1,13-1,73 | ≤5000 | 0,2 | 1,15 | 1'5/8 (розетка) | WR650 | FDP | алюминий |
| KADAMM ВКП-WR650-L27(р)-УМ | 1,13-1,73 | ≤2000 | 0,2 | 1,15 | L27 (розетка) | WR650 | FDP | алюминий |
| KADAMM ВКП-WR75-N(р)-УМ | 9,84-15,0 | ≤200 | 0,3 | 1,25 | N (розетка) | WR75 | FBP | медь |
| KADAMM ВКП-WR90-N(р)-УМ | 8,20-12,4 | ≤200 | 0,3 | 1,25 | N (розетка) | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ВКП-ПМ — 1,13 – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-ПМ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WR112-N(р)-УМ», и количество.
К серии ВКП-ПМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
