Коаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов KADAMM ВКП-Н

Name: Коаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов KADAMM ВКП-Н
Brand: КАДАММ
SKU: KADAMM ВКП-Н

Производитель:КАДАММ

Артикул: KADAMM ВКП-Н

Техническое описание серии KADAMM ВКП-Н

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Коаксиально-волноводные переходы

Серия KADAMM ВКП-Н: 30 моделей, 840 МГц – 40 ГГц, соединители N.

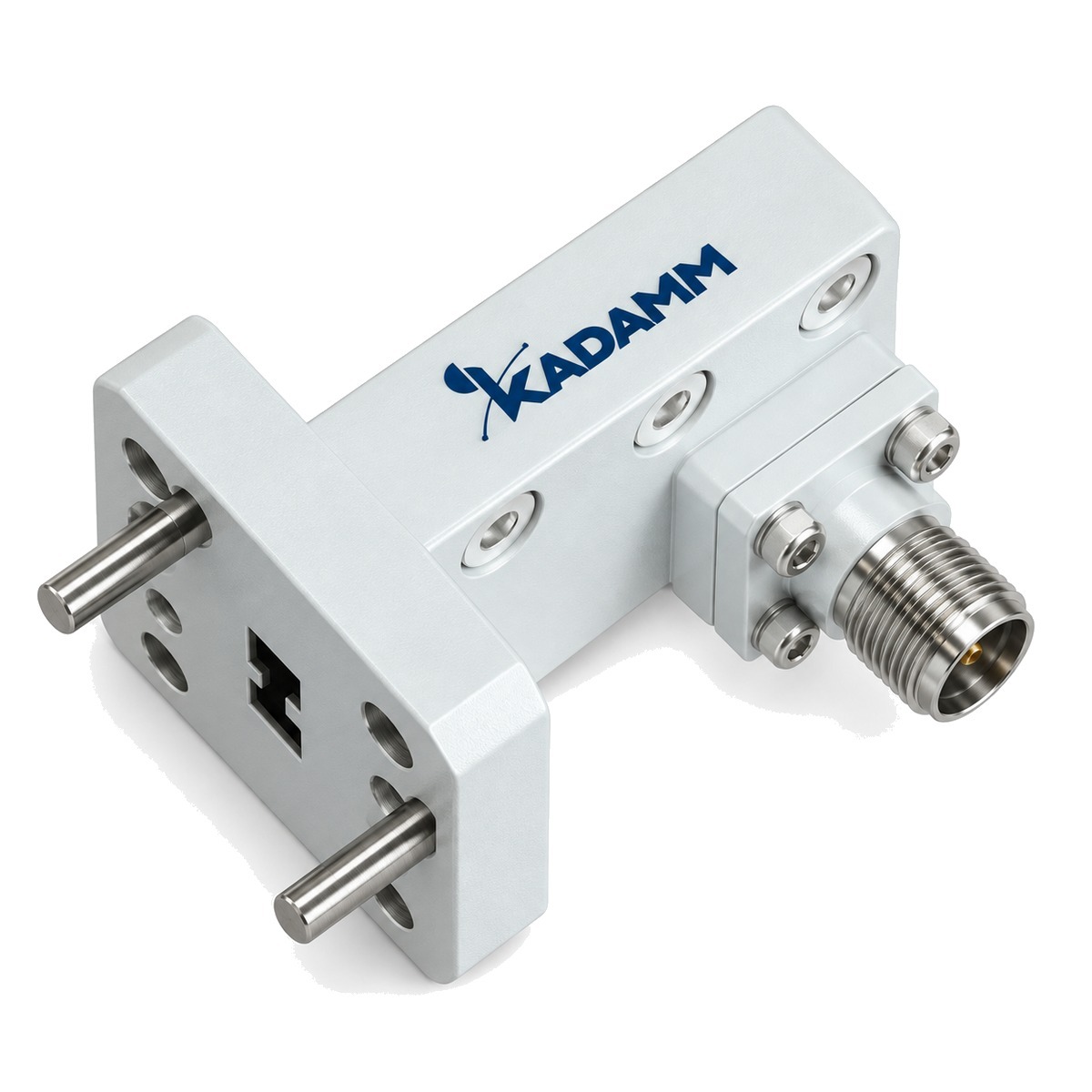

Коаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов KADAMM ВКП-Н

840 МГц – 40 ГГц

Диапазон частот

Моделей в серии

Соединитель

О серии

Коаксиально-волноводные переходы серии ВКП-Н переводят сигнал из коаксиального тракта в волноводный. Состав серии ВКП-Н: 30 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.

По моделям KADAMM ВКП-Н: вносимые потери от 0,3 до 0,4 дБ; КСВН от 1,2 до 1,5. Исполнения ВКП-Н различаются по параметрам: частоты, потери, КСВН, соединители, типоразмер волновода, фланец.

Типовые задачи для серии ВКП-Н: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Нужное исполнение ВКП-Н выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 840 МГц – 40 ГГцВесь диапазон серии ВКП-Н закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ВКП-Н, сверьте её полосу с крайними частотами вашей системы.

ПотериНа высоких частотах потери ВКП-Н растут: сравнивайте их на верхней частоте тракта.

КСВНЧем ниже КСВН модели ВКП-Н, тем меньше отражений и неравномерность в тракте.

СоединителиСоединитель модели ВКП-Н подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

Типоразмер волноводаСечение волновода у модели ВКП-Н выбирают по рабочему диапазону: у каждого сечения свой диапазон.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	КСВН	Соединитель	Типоразмер волновода	Фланец	Исполнение
KADAMM ВКП-WRD110-SMA(в)-У-FPWRD110	11–26,5	-	1,25	SMA (в)	WRD-110	FPWRD110	угловой
KADAMM ВКП-WRD110-SMA(р)-У-FPWRD110	11–26,5	-	1,25	SMA (р)	WRD-110	FPWRD110	угловой
KADAMM ВКП-WRD150-N(в)-У-FPWRD150	1,5–3,6	-	1,35	N (в)	WRD-150	FPWRD150	угловой
KADAMM ВКП-WRD150-N(р)-У-FPWRD150	1,5–3,6	-	1,35	N (р)	WRD-150	FPWRD150	угловой
KADAMM ВКП-WRD180-2,92(в)-Т-FPWRD180	18–40	-	1,4	2,92 мм (в)	WRD-180	FPWRD180	торцевой ввод
KADAMM ВКП-WRD180-2,92(в)-У-FPWRD180	18–40	-	1,3	2,92 мм (в)	WRD-180	FPWRD180	угловой
KADAMM ВКП-WRD180-2,92(р)-Т-FPWRD180	18–40	-	1,4	2,92 мм (р)	WRD-180	FPWRD180	торцевой ввод
KADAMM ВКП-WRD180-2,92(р)-У-FPWRD180	18–40	-	1,3	2,92 мм (р)	WRD-180	FPWRD180	угловой
KADAMM ВКП-WRD200-N(в)-У-FPWRD200	2–6	-	1,3	N (в)	WRD-200	FPWRD200	угловой
KADAMM ВКП-WRD200-N(р)-У-FPWRD200	2–6	-	1,3	N (р)	WRD-200	FPWRD200	угловой
KADAMM ВКП-WRD250-7/16(в)-У-FPWRD250	2,5–6	0,3	1,5	7/16 DIN (L29) (в)	WRD-250	FPWRD250	угловой
KADAMM ВКП-WRD250-7/16(р)-У-FPWRD250	2,5–6	0,3	1,5	7/16 DIN (L29) (р)	WRD-250	FPWRD250	угловой
KADAMM ВКП-WRD250-N(в)-У-FPWRD250	2,6–7,8	0,4	1,4	N (в)	WRD-250	FPWRD250	угловой
KADAMM ВКП-WRD250-N(р)-У-FPWRD250	2,6–7,8	0,4	1,4	N (р)	WRD-250	FPWRD250	угловой
KADAMM ВКП-WRD350-N(в)-У-FPWRD350	3,5–8,2	-	1,4	N (в)	WRD-350	FPWRD350	угловой
KADAMM ВКП-WRD350-N(р)-У-FPWRD350	3,5–8,2	-	1,4	N (р)	WRD-350	FPWRD350	угловой
KADAMM ВКП-WRD475-N(в)-У-FPWRD475D24	4,75–11	-	1,2	N (в)	WRD-475	FPWRD475D24	угловой
KADAMM ВКП-WRD475-N(р)-У-FPWRD475D24	4,75–11	-	1,2	N (р)	WRD-475	FPWRD475D24	угловой
KADAMM ВКП-WRD580-SMA(в)-У-FPWRD580	5,8–16	-	1,4	SMA (в)	WRD-580	FPWRD580	угловой
KADAMM ВКП-WRD580-SMA(р)-У-FPWRD580	5,8–16	-	1,4	SMA (р)	WRD-580	FPWRD580	угловой
KADAMM ВКП-WRD650-N(в)-У-FPWRD650	6–18	-	1,3	N (в)	WRD-650	FPWRD650	угловой
KADAMM ВКП-WRD650-N(р)-У-FPWRD650	6–18	-	1,3	N (р)	WRD-650	FPWRD650	угловой
KADAMM ВКП-WRD650-SMA(в)-У-FPWRD650	6–18	-	1,25	SMA (в)	WRD-650	FPWRD650	угловой
KADAMM ВКП-WRD650-SMA(р)-У-FPWRD650	6–18	-	1,25	SMA (р)	WRD-650	FPWRD650	угловой
KADAMM ВКП-WRD750-N(в)-У-FPWRD750	7,5–18	-	1,3	N (в)	WRD-750	FPWRD750	угловой
KADAMM ВКП-WRD750-N(р)-У-FPWRD750	7,5–18	-	1,3	N (р)	WRD-750	FPWRD750	угловой
KADAMM ВКП-WRD750-SMA(в)-У-FPWRD750	7,5–18	-	1,25	SMA (в)	WRD-750	FPWRD750	угловой
KADAMM ВКП-WRD750-SMA(р)-У-FPWRD750	7,5–18	-	1,25	SMA (р)	WRD-750	FPWRD750	угловой
KADAMM ВКП-WRD84-N(в)-У-FPWRD84	0,84–2	-	1,25	N (в)	WRD-84	FPWRD84	угловой
KADAMM ВКП-WRD84-N(р)-У-FPWRD84	0,84–2	-	1,25	N (р)	WRD-84	FPWRD84	угловой

Вопросы по серии

В каком диапазоне работает серия KADAMM ВКП-Н?

Общий диапазон серии ВКП-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВКП-Н?

В серии ВКП-Н — N. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВКП-Н?

Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WRD110-SMA(в)-У-FPWRD110», и количество.

Какие документы есть на серию KADAMM ВКП-Н?

Техническое описание серии ВКП-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ВКП-Н под ваш тракт
