Серия KADAMM ВМП-У: 13 моделей, 2,6 – 40 ГГц, соединители по таблице исполнений.
О серии

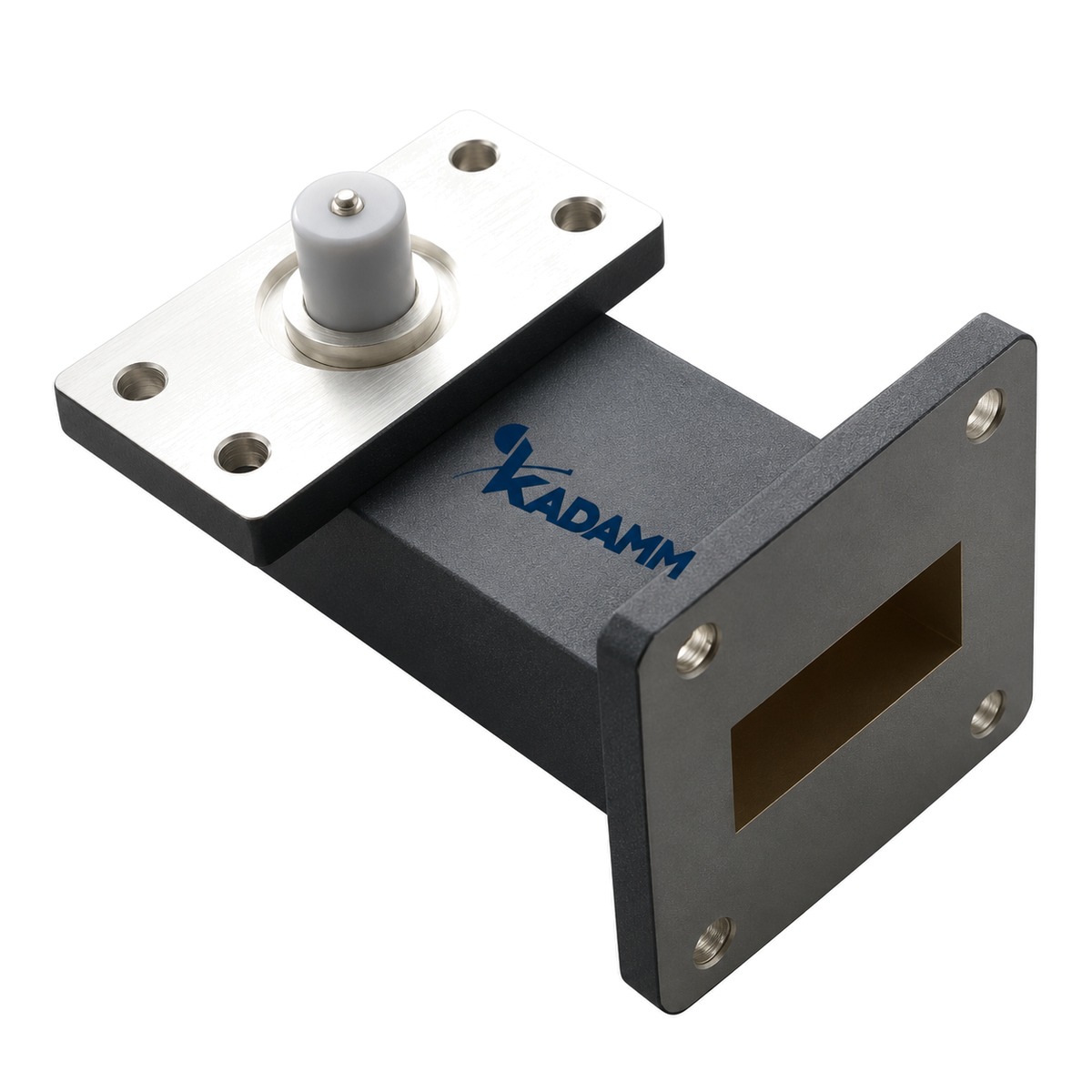

Изделия серии KADAMM ВМП-У переводят сигнал из волновода на печатную плату. В серии ВМП-У — 13 моделей, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВМП-У: вносимые потери от 0,2 до 0,5 дБ; КСВН от 1,25 до 1,5; мощность от 30 до 100 Вт. Исполнения ВМП-У различаются по параметрам: частоты, мощность, потери, КСВН, длина, фланец. Общее для всех моделей ВМП-У: рабочая полоса — ≤15%.
Типовые задачи для серии ВМП-У: модули миллиметрового диапазона; приёмопередатчики; измерения на платах. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВМП-У.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤15% |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Длина, мм | Фланец | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВМП-У-WR112 | 6,57-9,99 | 50 | 0,2 | 1,25 | 45 | FBP | медь | серебрение | WR112 |
| KADAMM ВМП-У-WR137 | 5,38-8,17 | 100 | 0,2 | 1,25 | 50 | FDP | медь | серебрение | WR137 |
| KADAMM ВМП-У-WR159 | 4,64-7,05 | 100 | 0,2 | 1,25 | 60 | FDP | алюминий | хроматирование | WR159 |
| KADAMM ВМП-У-WR187 | 3,94-5,99 | 100 | 0,2 | 1,25 | 70 | FDP | алюминий | хроматирование | WR187 |
| KADAMM ВМП-У-WR229 | 3,22-4,90 | 100 | 0,2 | 1,25 | 70 | FDP | алюминий | хроматирование | WR229 |
| KADAMM ВМП-У-WR28 | 26,5-40,0 | 30 | 0,5 | 1,50 | 26 | FBP | медь | серебрение | WR28 |
| KADAMM ВМП-У-WR284 | 2,60-3,95 | 100 | 0,2 | 1,25 | 80 | FDP | алюминий | хроматирование | WR284 |
| KADAMM ВМП-У-WR34 | 21,7-33,0 | 30 | 0,5 | 1,50 | 26 | FBP | медь | серебрение | WR34 |
| KADAMM ВМП-У-WR42 | 17,6-26,7 | 30 | 0,3 | 1,50 | 30 | FBP | медь | серебрение | WR42 |
| KADAMM ВМП-У-WR51 | 14,5-22,0 | 50 | 0,2 | 1,25 | 35 | FBP | медь | серебрение | WR51 |
| KADAMM ВМП-У-WR62 | 11,9-18,0 | 50 | 0,2 | 1,25 | 40 | FBP | медь | серебрение | WR62 |
| KADAMM ВМП-У-WR75 | 9,84-15,0 | 50 | 0,2 | 1,25 | 40 | FBP | медь | серебрение | WR75 |
| KADAMM ВМП-У-WR90 | 8,20-12,40 | 50 | 0,2 | 1,25 | 50 | FBP | медь | серебрение | WR90 |
Вопросы по серии
Общий диапазон серии ВМП-У — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВМП-У — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВМП-У-WR112», и количество.
Техническое описание серии ВМП-У и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
