Серия KADAMM ВВП-С: 28 моделей, 960 МГц – 261 ГГц, соединители по таблице исполнений.
О серии

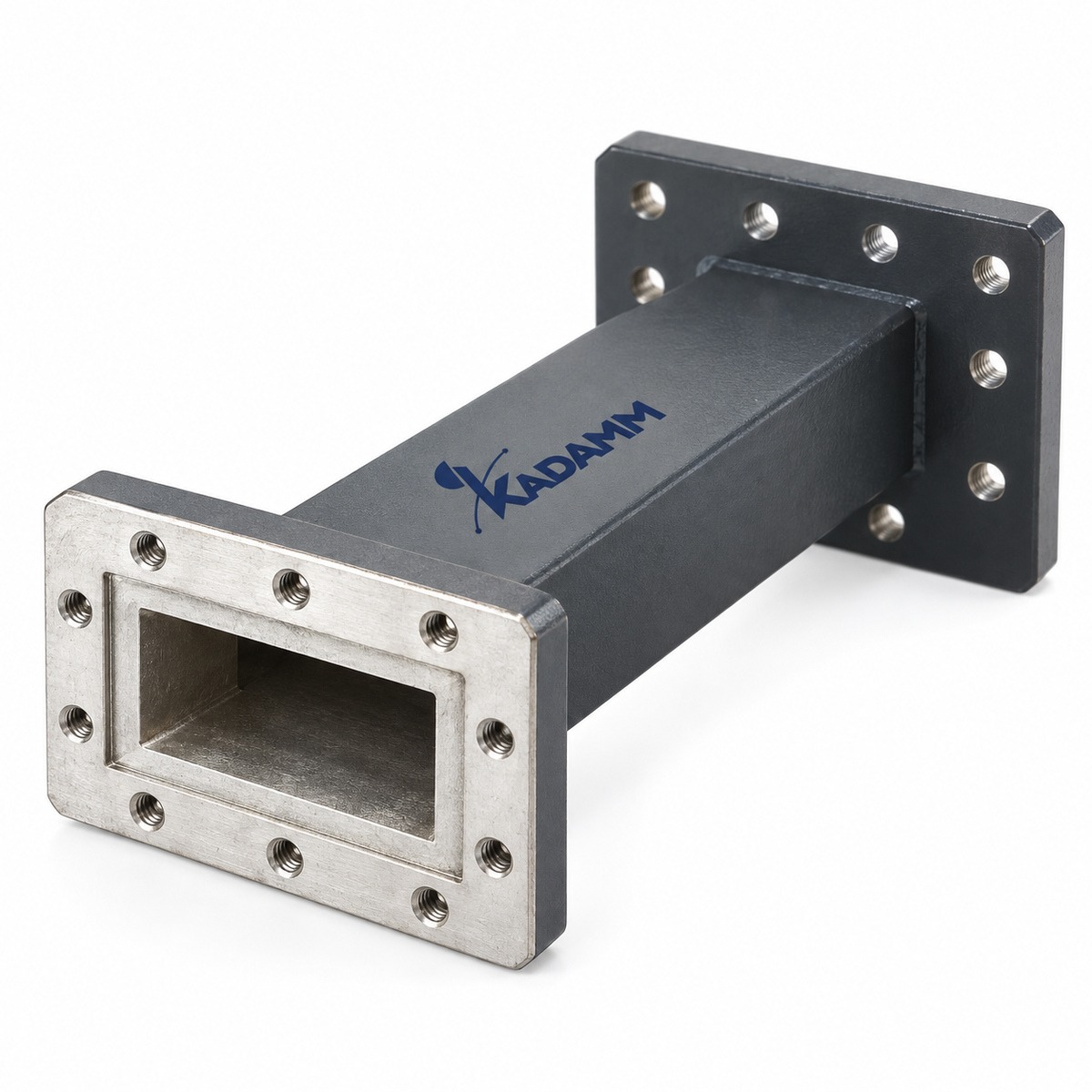

Волноводные переходы серии ВВП-С соединяют волноводы разных сечений или волновод с другой линией. В серии ВВП-С — 28 моделей, общий диапазон 960 МГц – 261 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВВП-С: КСВН от 1,1 до 1,15. Исполнения ВВП-С различаются по параметрам: частоты, КСВН, волновод, фланец, материал, длина.
Типовые задачи для серии ВВП-С: стыковка узлов разных диапазонов; подключение к микрополосковой плате; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВВП-С.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм | Волновод 2 |
|---|---|---|---|---|---|---|---|
| KADAMM ВВП-WR10/WR8 | 92,2-112 | - | WR10 | FUGP | медь | 30 | WR8 |
| KADAMM ВВП-WR112/WR90 | 8,20-9,99 | 1,1 | WR112 | FBP | медь | 60 | WR90 |
| KADAMM ВВП-WR12/WR10 | 73,8-91,9 | 1,15 | WR12 | FUGP | медь | 50 | WR10 |
| KADAMM ВВП-WR137/WR112 | 6,57-8,17 | 1,1 | WR137 | FDP/FBP | медь | 100 | WR112 |
| KADAMM ВВП-WR15/WR12 | 60,5-75,8 | 1,15 | WR15 | FUGP | медь | 50 | WR12 |
| KADAMM ВВП-WR159/WR137 | 5,38-7,05 | 1,1 | WR159 | FDP | алюминий | 150 | WR137 |
| KADAMM ВВП-WR187/WR159 | 4,64-5,99 | 1,1 | WR187 | FDP | алюминий | 200 | WR159 |
| KADAMM ВВП-WR19/WR15 | 49,8-59,6 | 1,15 | WR19 | FUGP | медь | 50 | WR15 |
| KADAMM ВВП-WR22/WR19 | 39,2-50,1 | 1,15 | WR22 | FUGP | медь | 50 | WR19 |
| KADAMM ВВП-WR229/WR187 | 3,94-4,90 | 1,1 | WR229 | FDP | алюминий | 200 | WR187 |
| KADAMM ВВП-WR28/WR22 | 32,9-40,0 | 1,15 | WR28 | FBP/FUGP | медь | 50 | WR22 |
| KADAMM ВВП-WR284/WR229 | 3,22-3,95 | 1,1 | WR284 | FDP | алюминий | 200 | WR229 |
| KADAMM ВВП-WR34/WR28 | 26,5-33,0 | 1,1 | WR34 | FBP | медь | 50 | WR28 |
| KADAMM ВВП-WR340/WR284 | 2,60-3,30 | 1,1 | WR340 | FDP | алюминий | 200 | WR284 |
| KADAMM ВВП-WR4/WR3 | 217-261 | - | WR4 | FUGP | медь | 30 | WR3 |
| KADAMM ВВП-WR42/WR34 | 21,7-26,7 | 1,1 | WR42 | FBP | медь | 50 | WR34 |
| KADAMM ВВП-WR430/WR340 | 2,17-2,61 | 1,1 | WR430 | FDP | алюминий | 200 | WR340 |
| KADAMM ВВП-WR5/WR4 | 172-220 | - | WR5 | FUGP | медь | 30 | WR4 |
| KADAMM ВВП-WR51/WR42 | 17,6-22,0 | 1,1 | WR51 | FBP | медь | 50 | WR42 |
| KADAMM ВВП-WR510/WR430 | 1,72-2,20 | 1,1 | WR510 | FDP | алюминий | 200 | WR430 |
| KADAMM ВВП-WR62/WR51 | 14,5-18,0 | 1,1 | WR62 | FBP | медь | 50 | WR51 |
| KADAMM ВВП-WR650/WR510 | 1,45-1,73 | 1,15 | WR650 | FDP | алюминий | 200 | WR510 |
| KADAMM ВВП-WR7/WR5 | 145-173 | - | WR7 | FUGP | медь | 30 | WR5 |
| KADAMM ВВП-WR75/WR62 | 11,9-15,0 | 1,1 | WR75 | FBP | медь | 50 | WR62 |
| KADAMM ВВП-WR770/WR650 | 1,13-1,46 | 1,15 | WR770 | FDP | алюминий | 200 | WR650 |
| KADAMM ВВП-WR8/WR7 | 113-140 | - | WR8 | FUGP | медь | 30 | WR7 |
| KADAMM ВВП-WR90/WR75 | 9,84-12,4 | 1,1 | WR90 | FBP | медь | 60 | WR75 |
| KADAMM ВВП-WR975/WR770 | 0,96-1,15 | 1,15 | WR975 | FDP | алюминий | 200 | WR770 |
Вопросы по серии
Общий диапазон серии ВВП-С — 960 МГц – 261 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВВП-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВВП-WR10/WR8», и количество.
Техническое описание серии ВВП-С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
