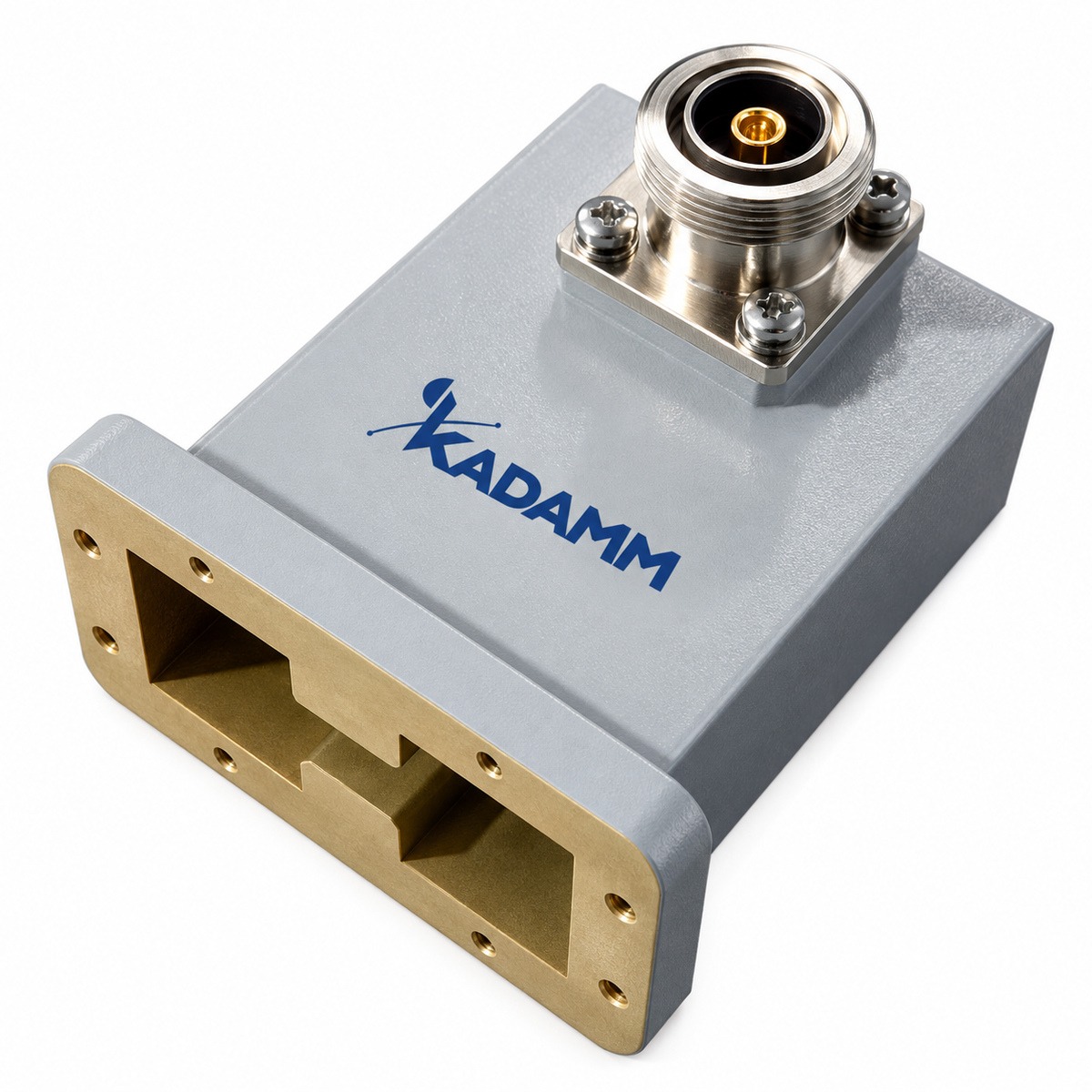

Коаксиально-волноводные переходы KADAMM в серии ВКП-Н-ПМ: 14 моделей, 840 МГц – 18 ГГц, соединители N.
О серии
Коаксиально-волноводные переходы серии ВКП-Н-ПМ переводят сигнал из коаксиального тракта в волноводный. В серии ВКП-Н-ПМ — 14 моделей, общий диапазон 840 МГц – 18 ГГц, соединители N.
По моделям KADAMM ВКП-Н-ПМ: вносимые потери 0,5 дБ; КСВН от 1,3 до 1,5; мощность от 200 до 1000 Вт. Модели внутри серии ВКП-Н-ПМ отличаются параметрами: частоты, мощность, потери, КСВН, соединители, волновод.
Типовые задачи для серии ВКП-Н-ПМ: подключение приборов к волноводу; волноводные измерительные стенды; РРЛ и радиолокация. Нужное исполнение ВКП-Н-ПМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR770-N(р)-УМ | 0,95-1,45 | не более 300 | — | 1,3 | N (розетка) | WR770 | FDP12 | алюминий |
| KADAMM ВКП-WRD150-N(р)-УМ | 1,5-3,6 | 300 | 0,5 | 1,5 | N (розетка) | WRD150 | FP | алюминий |
| KADAMM ВКП-WRD200-N(р)-УМ | 2-4,8 | 300 | 0,5 | 1,5 | N (розетка) | WRD200 | FP | алюминий |
| KADAMM ВКП-WRD250-N(р)-УМ | 2,6-7,8 | 300 | 0,5 | 1,5 | N (розетка) | WRD250 | FP | алюминий |
| KADAMM ВКП-WRD350-N(р)-УМ | 3,5-8,2 | 200 | 0,5 | 1,5 | N (розетка) | WRD350 | FP | алюминий |
| KADAMM ВКП-WRD475-N(р)-УМ | 4,75-11 | 200 | 0,5 | 1,5 | N (розетка) | WRD475 | FP | алюминий |
| KADAMM ВКП-WRD500-N(р)-УМ | 5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD500 | FP | алюминий |
| KADAMM ВКП-WRD580-N(р)-УМ | 5,8-16 | 200 | 0,5 | 1,5 | N (розетка) | WRD580 | FP | алюминий |
| KADAMM ВКП-WRD650-N(р)-УМ | 6,5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD650 | FP | медь |
| KADAMM ВКП-WRD750-N(р)-УМ | 7,5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD750 | FP | медь |
| KADAMM ВКП-WRD84-5339(р)-УМ | 0,84-2 | 1000 | 0,5 | 1,5 | 5339 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-7/16(р)-УМ | 0,84-2 | 500 | 0,5 | 1,5 | 7/16 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-L27(р)-УМ | 0,84-2 | 500 | 0,5 | 1,5 | L27 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-N(р)-УМ | 0,84-2 | 300 | 0,5 | 1,5 | N (розетка) | WRD84 | FP | алюминий |
Вопросы по серии
Общий диапазон серии ВКП-Н-ПМ — 840 МГц – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВКП-Н-ПМ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВКП-WR770-N(р)-УМ», и количество.
К серии ВКП-Н-ПМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
