Волноводные переходы KADAMM в серии ВВП-НС: 16 моделей, 3,22 – 112 ГГц, соединители по таблице исполнений.
О серии

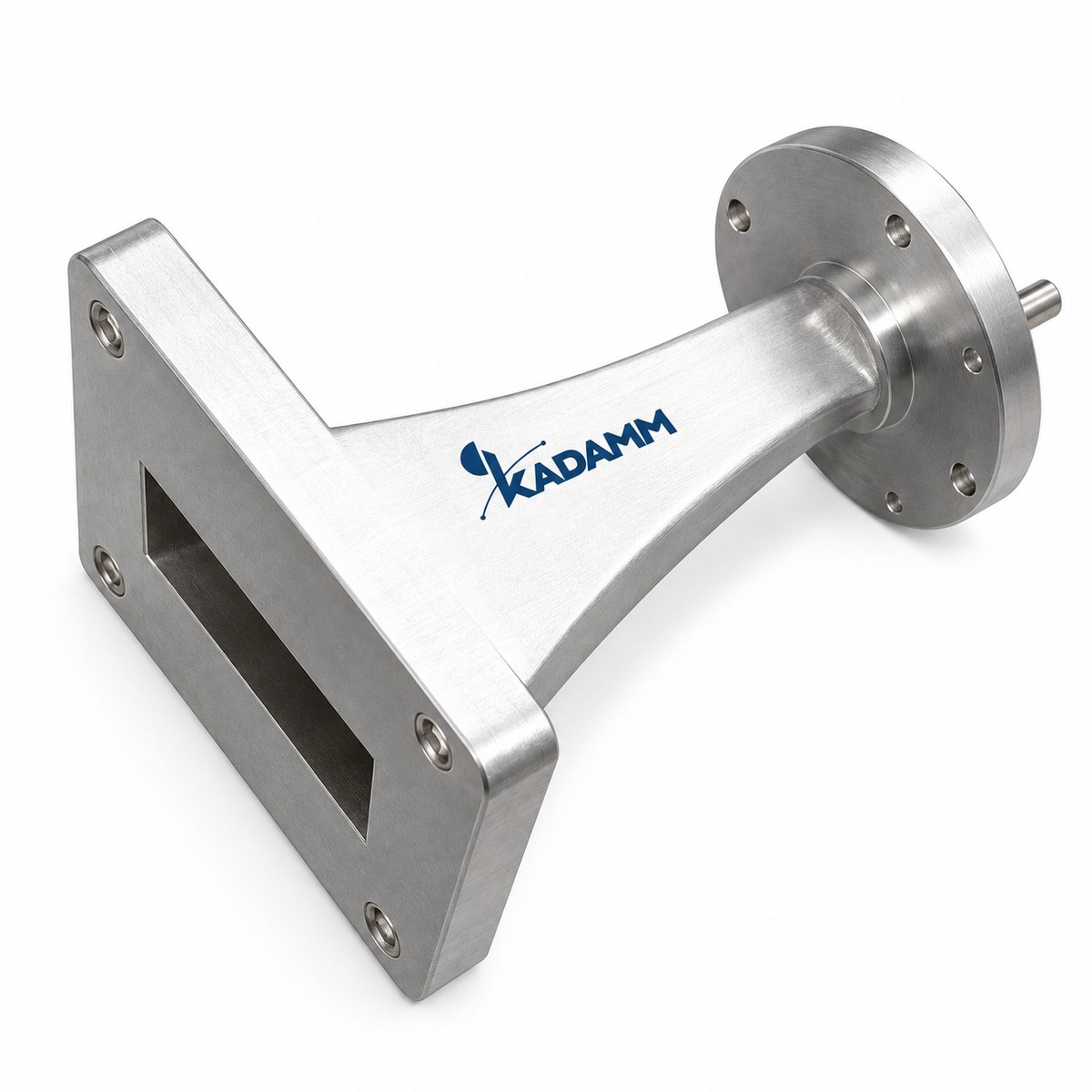

Изделия серии KADAMM ВВП-НС соединяют волноводы разных сечений или волновод с другой линией. Состав серии ВВП-НС: 16 моделей, общий диапазон 3,22 – 112 ГГц, соединители по таблице исполнений.
Исполнения ВВП-НС различаются по параметрам: частоты, волновод, фланец, материал, волновод 2.
Типовые задачи для серии ВВП-НС: стыковка узлов разных диапазонов; подключение к микрополосковой плате; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВВП-НС.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал | Волновод 2 |
|---|---|---|---|---|---|
| KADAMM ВВП-WR112/WR51 | 14,5-22,0 | WR112 | FBP | медь | WR51 |
| KADAMM ВВП-WR137/WR62 | 11,9-18,0 | WR137 | FDP /FBP | алюминий | WR62 |
| KADAMM ВВП-WR159/WR75 | 9,84-15,0 | WR159 | FDP/ FBP | алюминий | WR75 |
| KADAMM ВВП-WR187/WR90 | 8,20-12,4 | WR187 | FDP/ FBP | алюминий | WR90 |
| KADAMM ВВП-WR22/WR10 | 73,8-112 | WR22 | FUGP | медь | WR10 |
| KADAMM ВВП-WR229/WR112 | 6,57-9,99 | WR229 | FDP /FBP | алюминий | WR112 |
| KADAMM ВВП-WR28/WR12 | 60,5-91,9 | WR28 | FBP/ FUGP | медь | WR12 |
| KADAMM ВВП-WR284/WR137 | 5,38-8,17 | WR284 | FDP | алюминий | WR137 |
| KADAMM ВВП-WR34/WR15 | 49,8-75,8 | WR34 | FBP/ FUGP | медь | WR15 |
| KADAMM ВВП-WR340/WR159 | 4,64-7,05 | WR340 | FDP | алюминий | WR159 |
| KADAMM ВВП-WR42/WR19 | 39,2-59,6 | WR42 | FBP/ FUGP | медь | WR19 |
| KADAMM ВВП-WR430/WR229 | 3,22-4,90 | WR430 | FDP | алюминий | WR229 |
| KADAMM ВВП-WR51/WR22 | 32,9-50,1 | WR51 | FBP/ FUGP | медь | WR22 |
| KADAMM ВВП-WR62/WR28 | 26,5-40,0 | WR62 | FBP | медь | WR28 |
| KADAMM ВВП-WR75/WR34 | 21,7-33,0 | WR75 | FBP | медь | WR34 |
| KADAMM ВВП-WR90/WR42 | 17,6-26,7 | WR90 | FBP | медь | WR42 |
Вопросы по серии
Общий диапазон серии ВВП-НС — 3,22 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВВП-НС — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВВП-WR112/WR51», и количество.
Техническое описание серии ВВП-НС и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
