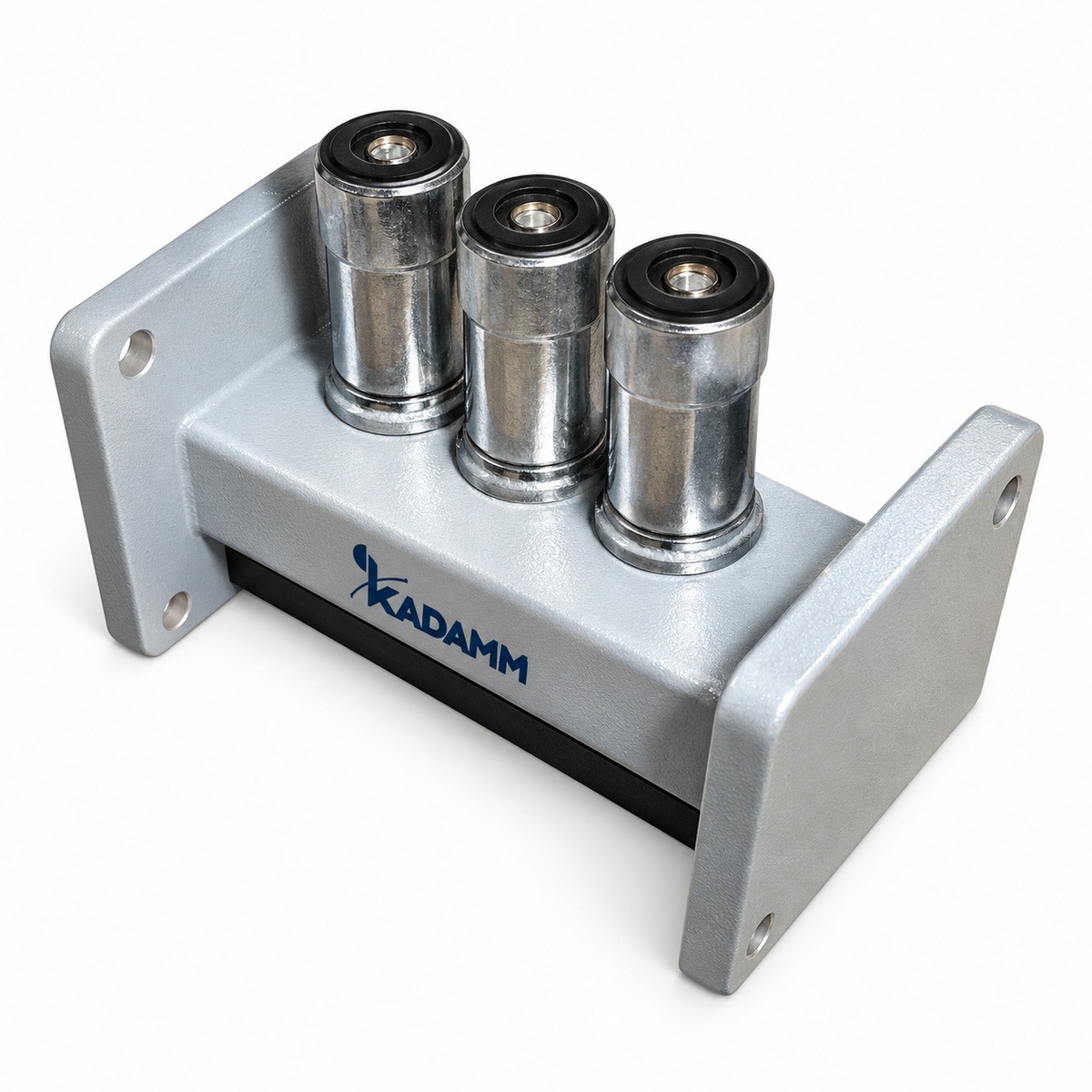

Согласующие трансформаторы KADAMM в серии ТС-В: 17 моделей, 1,13 – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ТС-В согласуют тракты с разным волновым сопротивлением. Состав серии ТС-В: 17 моделей, общий диапазон 1,13 – 40 ГГц, соединители по таблице исполнений.
Модели внутри серии ТС-В отличаются параметрами: частоты, фланец, материал, покрытие. Общее для всех моделей ТС-В: число настроечных винтов — 3.
Где применяют KADAMM ТС-В: переход между трактами 50 и 75 Ом; измерения на телевизионном оборудовании; согласование нагрузок. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ТС-В.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Число настроечных винтов | 3 |
Исполнения серии
| Артикул | Частоты, ГГц | Фланец | Материал | Покрытие |
|---|---|---|---|---|
| KADAMM ТС-WR112-3 | 6,57-9,99 | FBP | медь | серебрение |
| KADAMM ТС-WR137-3 | 5,38-8,17 | FDP | медь | серебрение |
| KADAMM ТС-WR159-3 | 4,64-7,05 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR187-3 | 3,94-5,99 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR229-3 | 3,22-4,90 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR28-3 | 26,5-40,0 | FBP | медь | серебрение |
| KADAMM ТС-WR284-3 | 2,60-3,95 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR34-3 | 21,7-33,0 | FBP | медь | серебрение |
| KADAMM ТС-WR340-3 | 2,17-3,30 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR42-3 | 17,6-26,7 | FBP | медь | серебрение |
| KADAMM ТС-WR430-3 | 1,72-2,61 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR51-3 | 14,5-22,0 | FBP | медь | серебрение |
| KADAMM ТС-WR510-3 | 1,45-2,20 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR62-3 | 11,9-18,0 | FBP | медь | серебрение |
| KADAMM ТС-WR650-3 | 1,13-1,73 | FDP | алюминий | оксидирование |
| KADAMM ТС-WR75-3 | 9,84-15,0 | FBP | медь | серебрение |
| KADAMM ТС-WR90-3 | 8,20-12,5 | FBP | медь | серебрение |
Вопросы по серии
Общий диапазон серии ТС-В — 1,13 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ТС-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ТС-WR112-3», и количество.
К серии ТС-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
