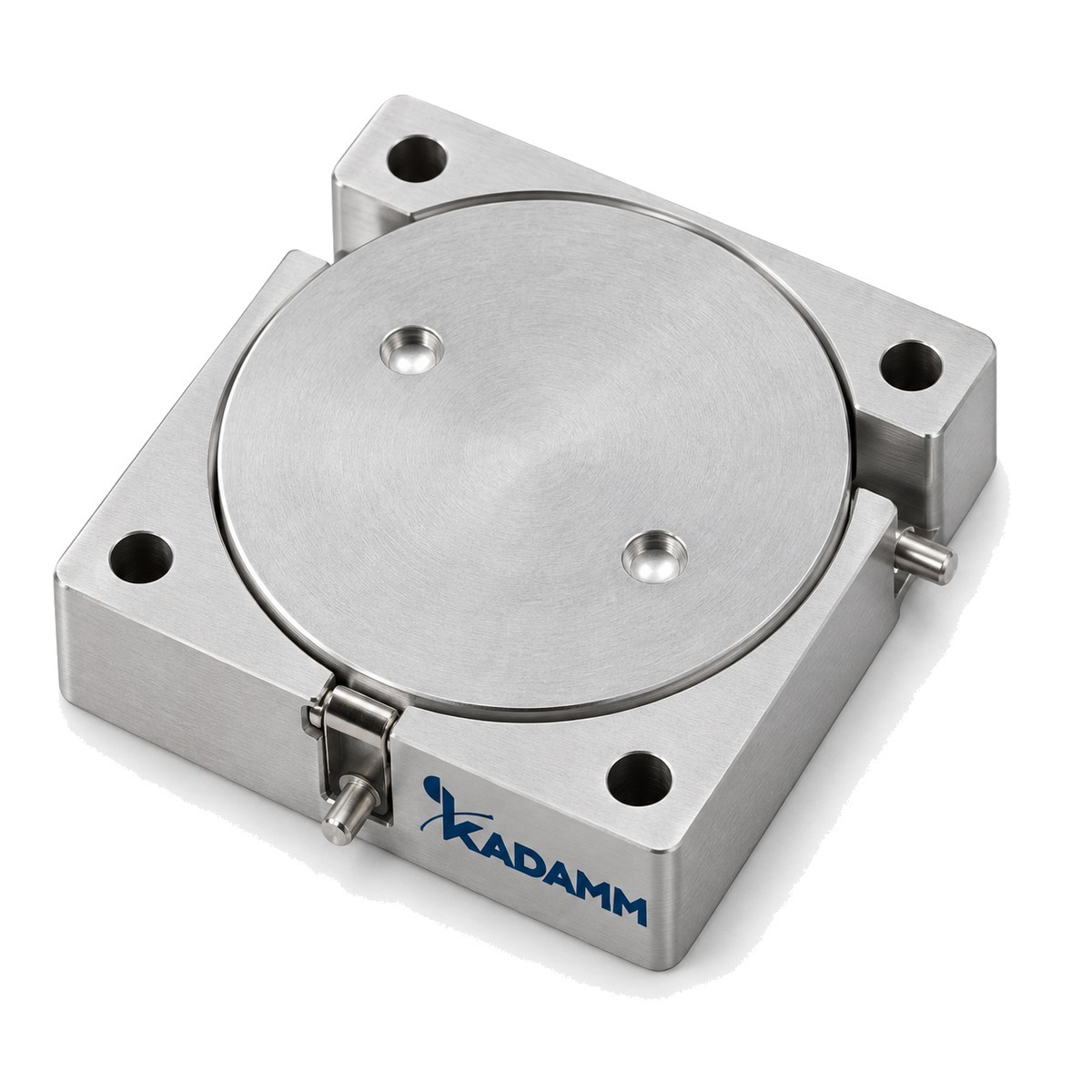

Циркуляторы KADAMM в серии ЦРП: 15 моделей, 200 МГц – 12 ГГц, соединители по таблице исполнений.
О серии
Циркуляторы серии ЦРП передают сигнал по кругу от порта к порту и развязывают приём и передачу. В серии ЦРП — 15 моделей, общий диапазон 200 МГц – 12 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦРП: вносимые потери от 0,2 до 0,6 дБ; КСВН от 1,15 до 1,3; развязка от 15 до 30 дБ; мощность от 15 до 200 Вт. Модели внутри серии ЦРП отличаются параметрами: частоты, средняя мощность, потери, развязка, КСВН, соединители.
Типовые задачи для серии ЦРП: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Нужное исполнение ЦРП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Температура, °C | Полоса, % от средней частоты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦРП-12R3A | 3,3–6 | 60 | 0,5 | 18 | 1,3 | — | Ø12,3×7 | -40–+85 | — |
| KADAMM ЦРП-12R3B | 2,496–3,8 | 60 | 0,6 | 18 | 1,3 | — | Ø12,3×7 | -40–+85 | — |
| KADAMM ЦРП-12R5 | 0,79–5,9 | 60 | 0,5 | 18 | 1,3 | — | Ø12,5×7 | -40–+85 | — |
| KADAMM ЦРП-15 | 0,8–3,65 | 60 | 0,6 | 18 | 1,3 | — | Ø15,2×7 | -40–+85 | — |
| KADAMM ЦРП-18 | 1,4–3,655 | 60 | 0,35 | 23 | 1,2 | — | Ø18×8 | -40–+85 | — |
| KADAMM ЦРП-20 | 0,7–3,655 | 60 | 0,5 | 15 | 1,3 | — | Ø20×8 | -40–+85 | — |
| KADAMM ЦРП-200/1875-200-36 | 0,2–1,875 | 200 | 0,2 | 30 | 1,15 | поверхностный монтаж | Ø36×11 | -30–+70 | 40 |
| KADAMM ЦРП-200/3600-100-25R4 | 0,2–3,6 | 100 | 0,25 | 25 | 1,15 | поверхностный монтаж | Ø25,4×9 | -40–+85 | 10 |
| KADAMM ЦРП-2400/6000-15-7 | 2,4–6 | 15 | 0,35 | 20 | 1,22 | поверхностный монтаж | Ø7×6,0 | -40–+105 | 15 |
| KADAMM ЦРП-2400/6000-30-9R8 | 2,4–6 | 30 | 0,3 | 21 | 1,2 | поверхностный монтаж | Ø9,8×7 | -40–+85 | 20 |
| KADAMM ЦРП-25R4 | 0,41–0,505 | 60 | 0,5 | 18 | 1,3 | — | Ø25,4×7 | -40–+85 | — |
| KADAMM ЦРП-400/4200-60-20R4 | 0,4–4,2 | 60 | 0,25 | 25 | 1,15 | поверхностный монтаж | Ø20,4×8,6 | -40–+85 | 16 |
| KADAMM ЦРП-4800/12000-30-9 | 4,8–12 | 30 | 0,4 | 20 | 1,25 | поверхностный монтаж | Ø9×6,5 | -20–+60 | 18 |
| KADAMM ЦРП-700/10000-30-12R7 | 0,7–10 | 30 | 0,3 | 23 | 1,2 | поверхностный монтаж | Ø12,7×8 | -40–+90 | 20 |
| KADAMM ЦРП-700/5000-60-15R5 | 0,7–5 | 60 | 0,3 | 23 | 1,2 | поверхностный монтаж | Ø15,5×7 | -40–+85 | 15 |
Вопросы по серии
Общий диапазон серии ЦРП — 200 МГц – 12 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦРП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦРП-12R3A», и количество.
Техническое описание серии ЦРП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
